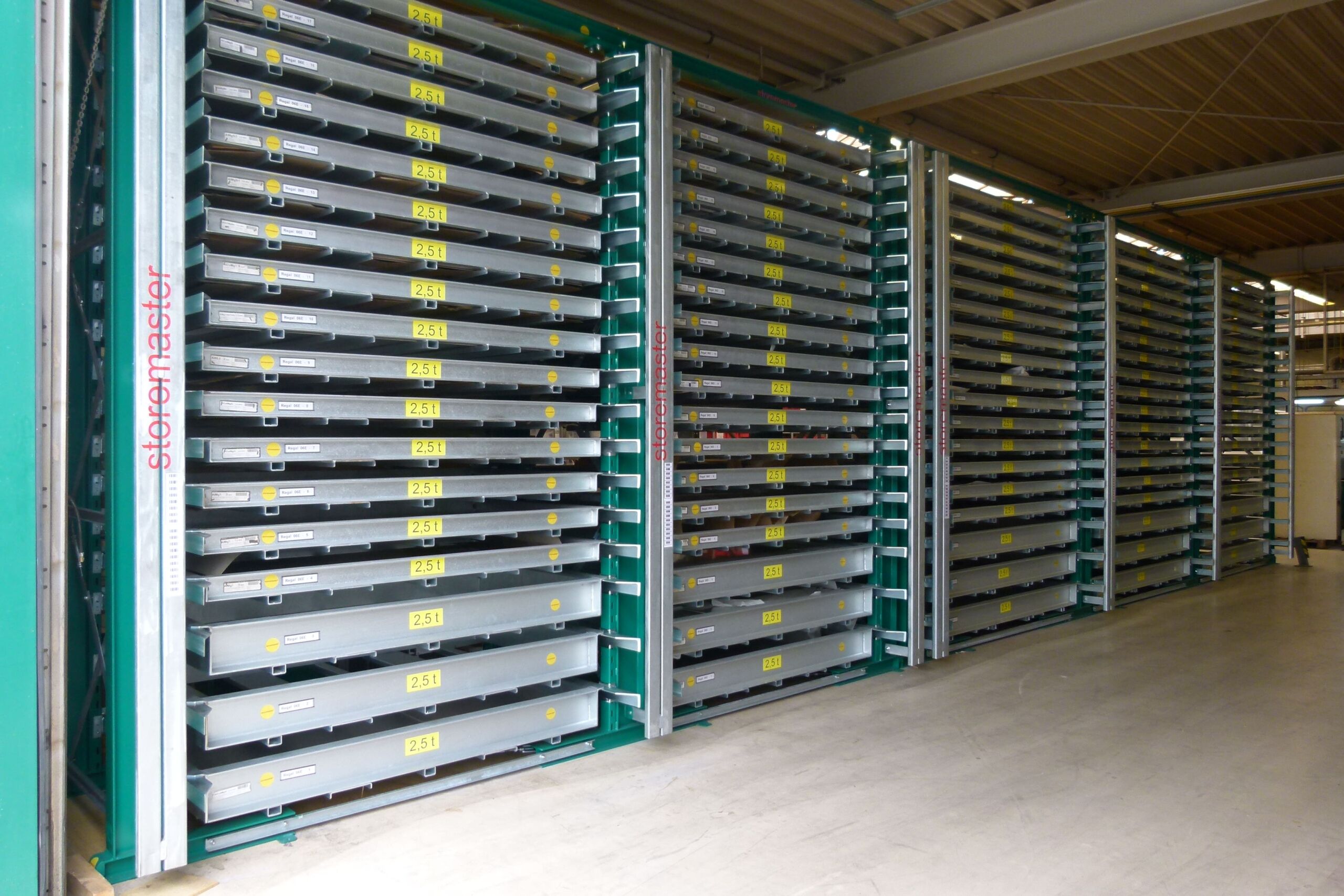

ShuttleTower® Blechlager

Das Original aus dem Jahre 2001
storemaster® Einschub-Patent
prof. Stahlbau-Engineering
(biegesteife Anschlüsse, Knick-Sicherheit 5-fach)
Resistent gegen Staplerstöße
20 Jahre Garantie

ab 5.793,00€

exkl. MwSt.

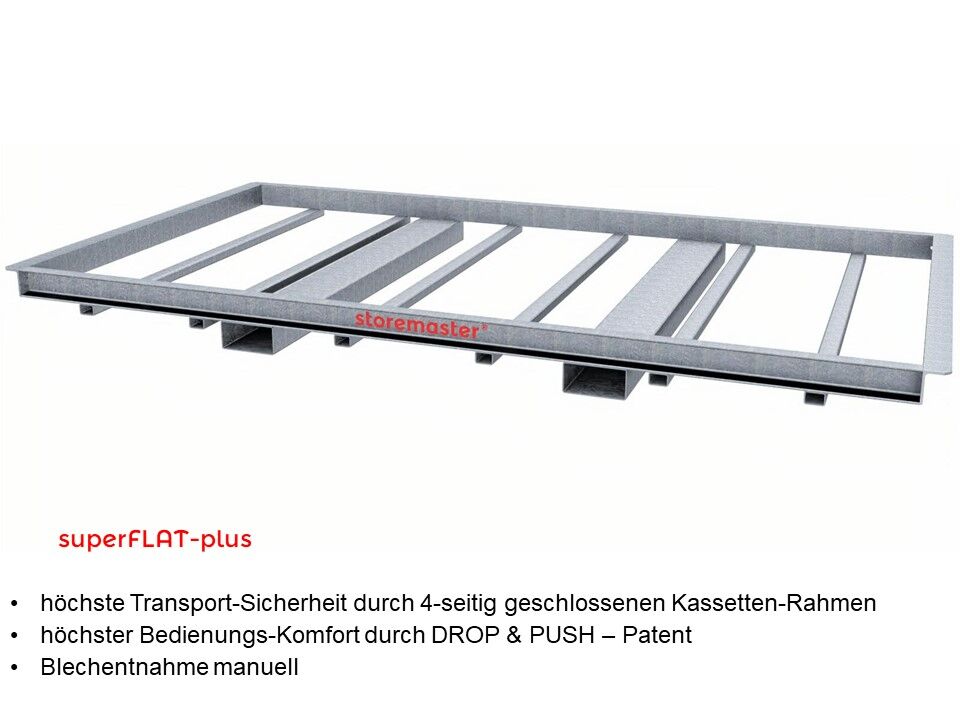

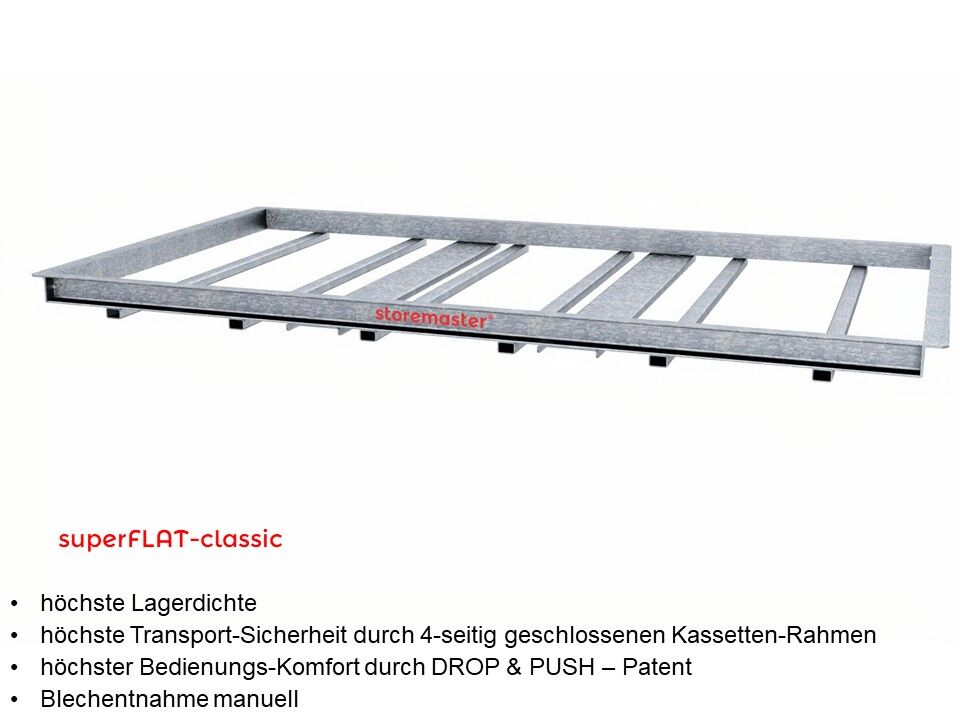

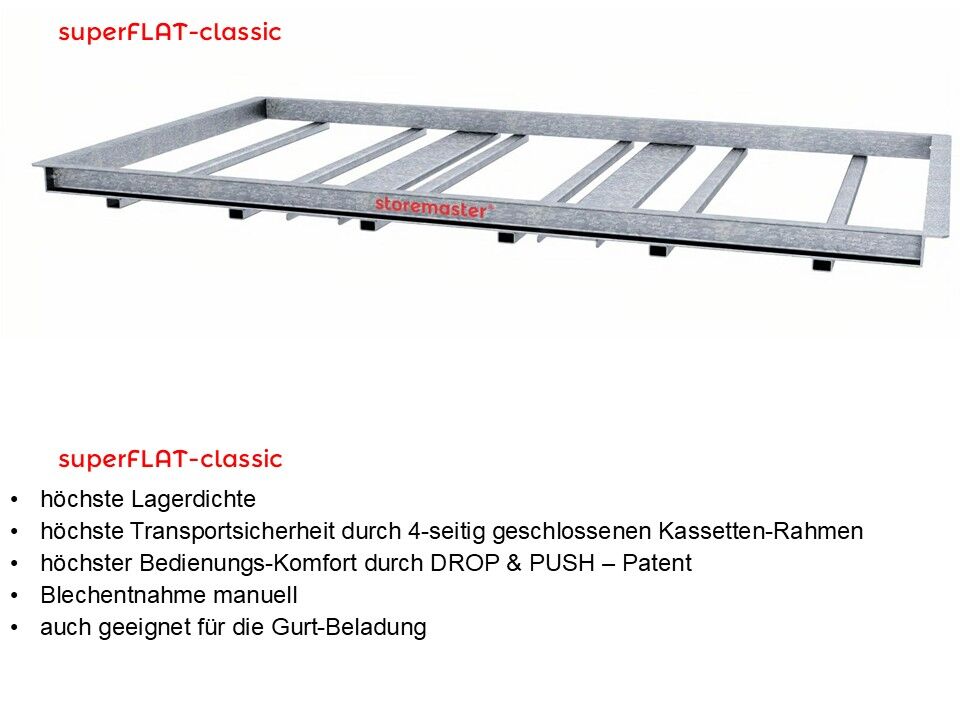

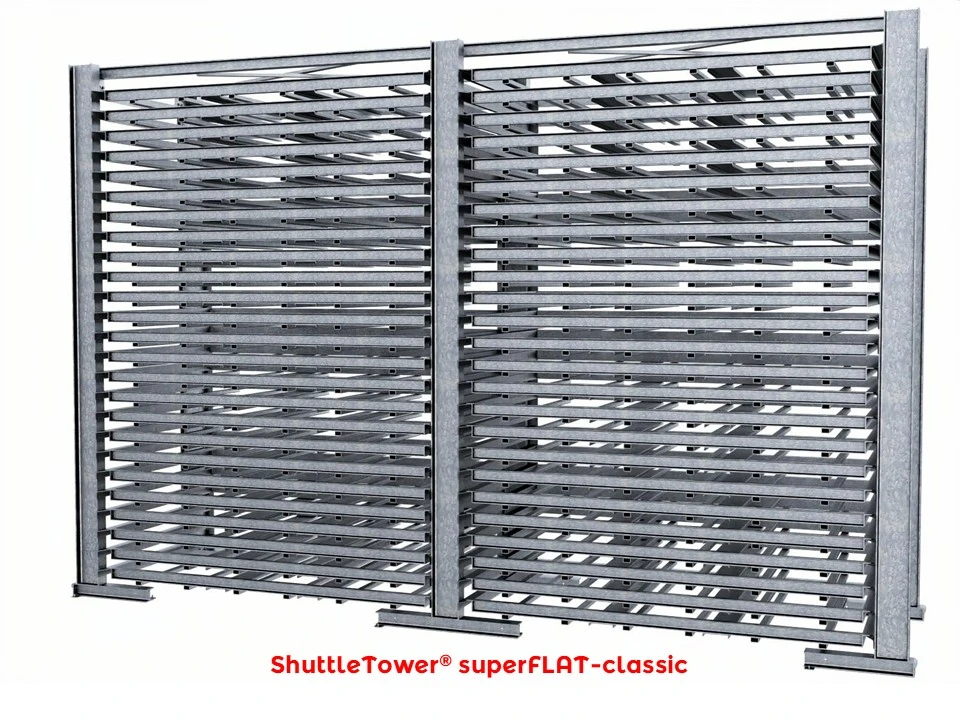

Mit dem kollisionsfreien storemaster® Winkel-auf-Winkel-Zwangsführungs-Komfort-Einschub-Patent und das storemaster® Sicherheits-Einfahr-Hubspiel von ca. 200 mm. BG-Sicherheit durch biegesteife Anschlüsse und 5-fache Sicherheit gegen Knicken (inkl. 1. Regalprüfung nach DIN EN 15635). Für die halb- und vollautom. Blechzuführung an allen Maschinen. Ständerwerk und Ladungsträger bedarfs-optimiert als superFLAT-classic, smartflat, superFLAT-plus, masterFLAT oder autoFLAT in stoß- und korrosions-unempfindlicher, feuerverzinkter Ausführung – resistent gegen Staplerstöße. Dauerhaftigkeit und Nachhaltigkeit in höchster Potenz durch Qualität No. 1.

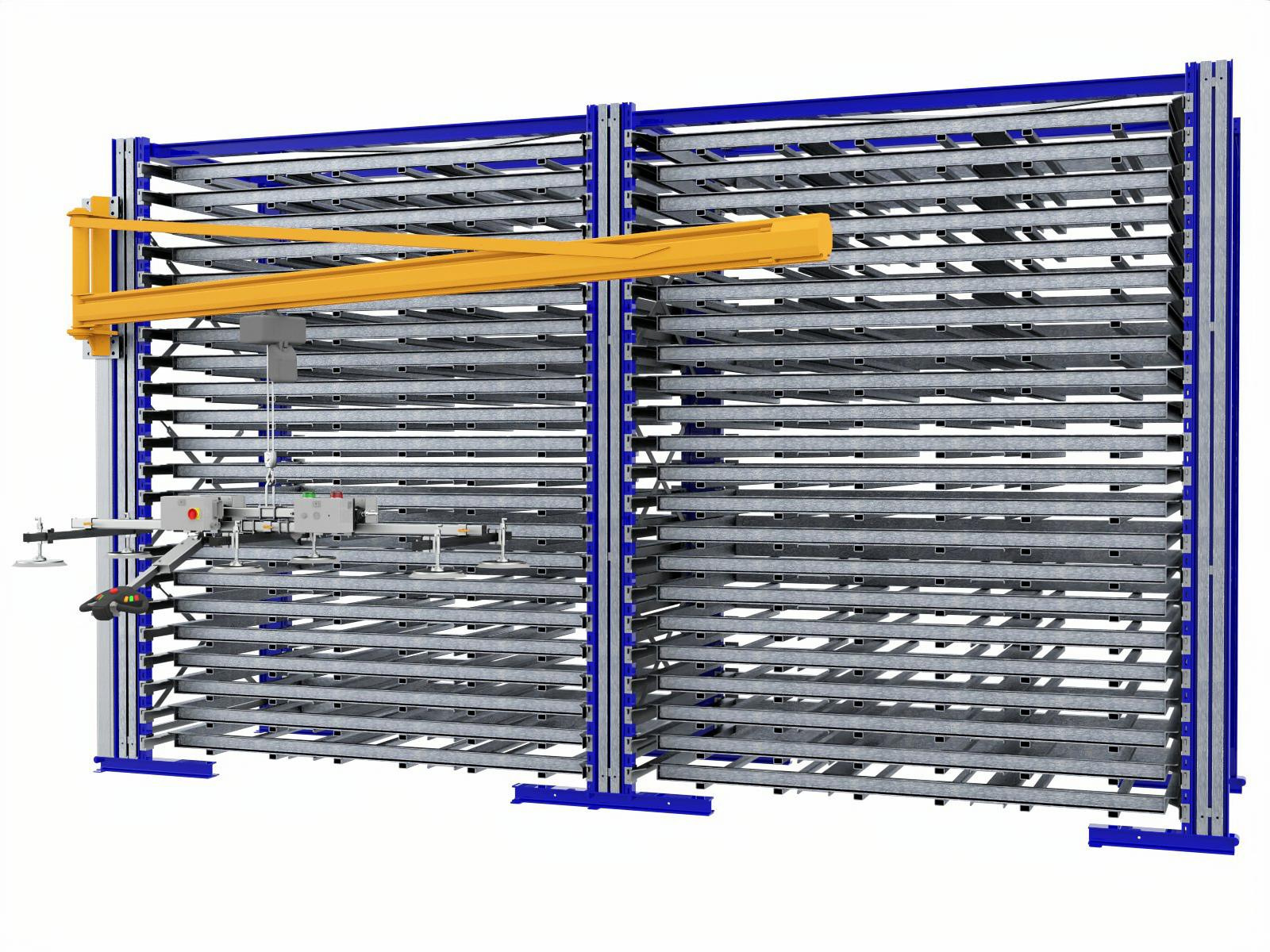

➠ Optional mit integrierter Kran-Vakuum-Technik.

Hier klicken… für die Bauweise des ShuttleTower® und die einzelnen Ladungsträger im Detail.

Ladungsträger geeignet für:

  • Liftmaster, Sheetmaster, Loadmaster
  • Bystronic, Amada, autom. Lagertürme

… weitere Produktdetails

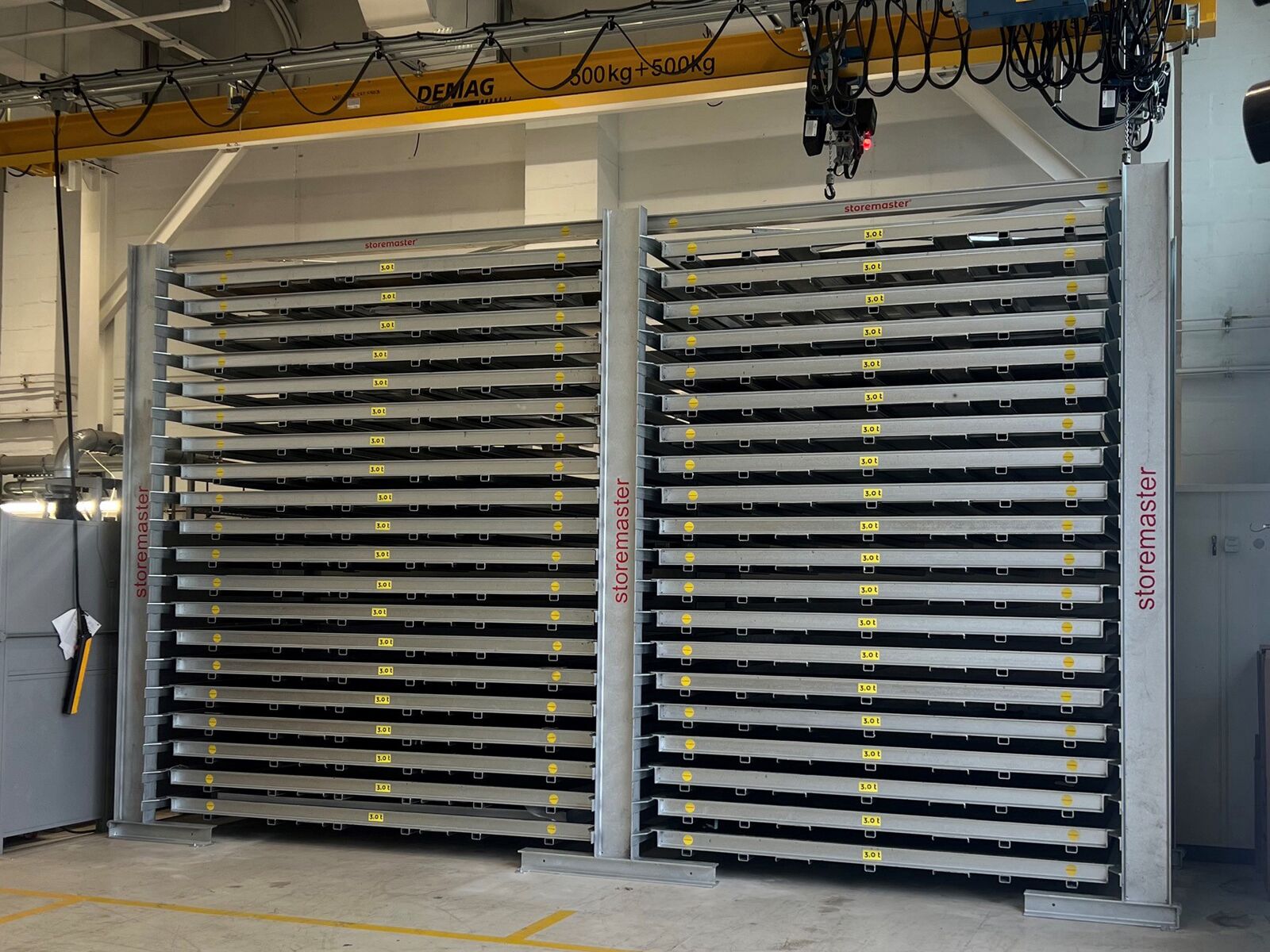

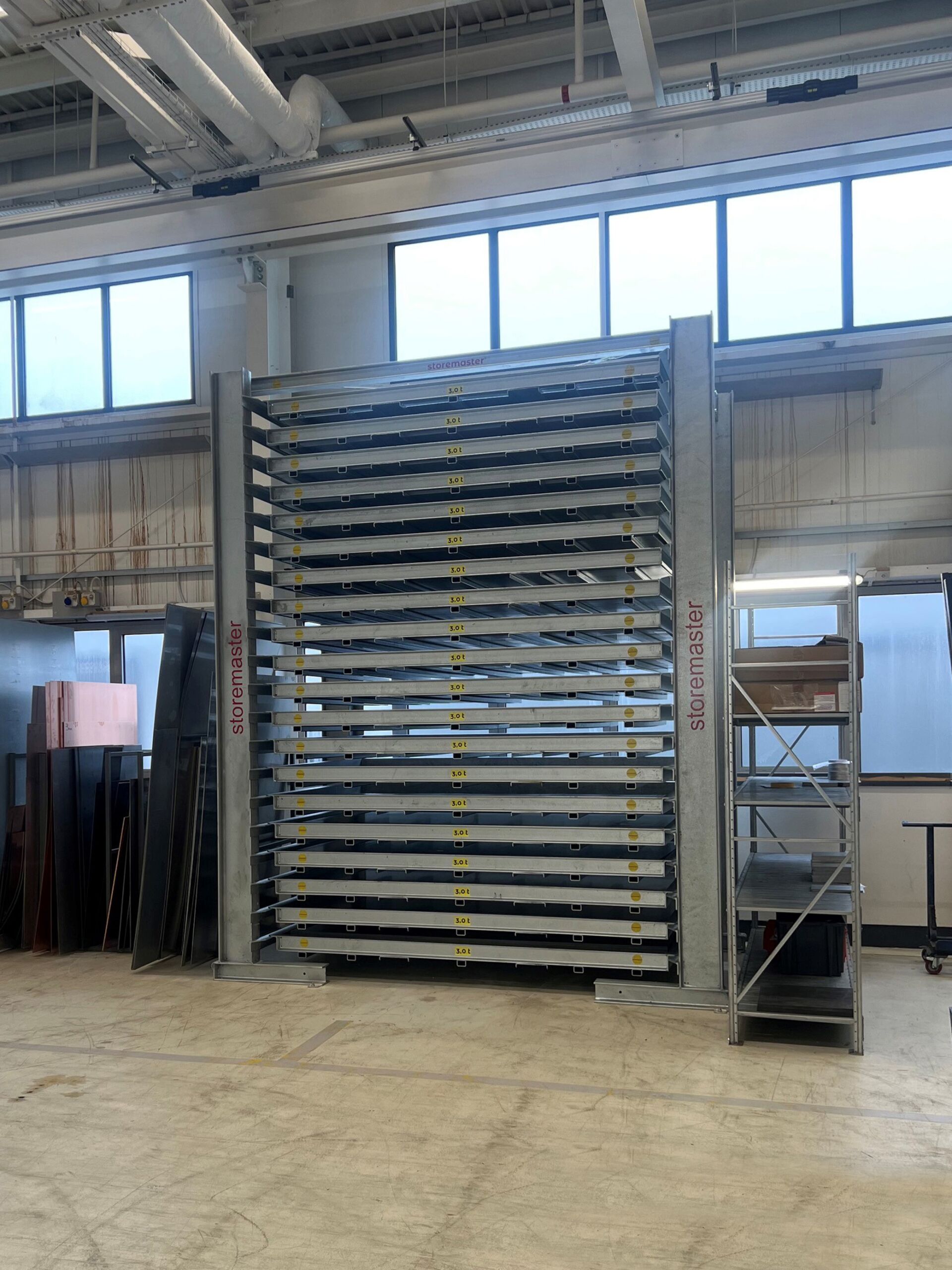

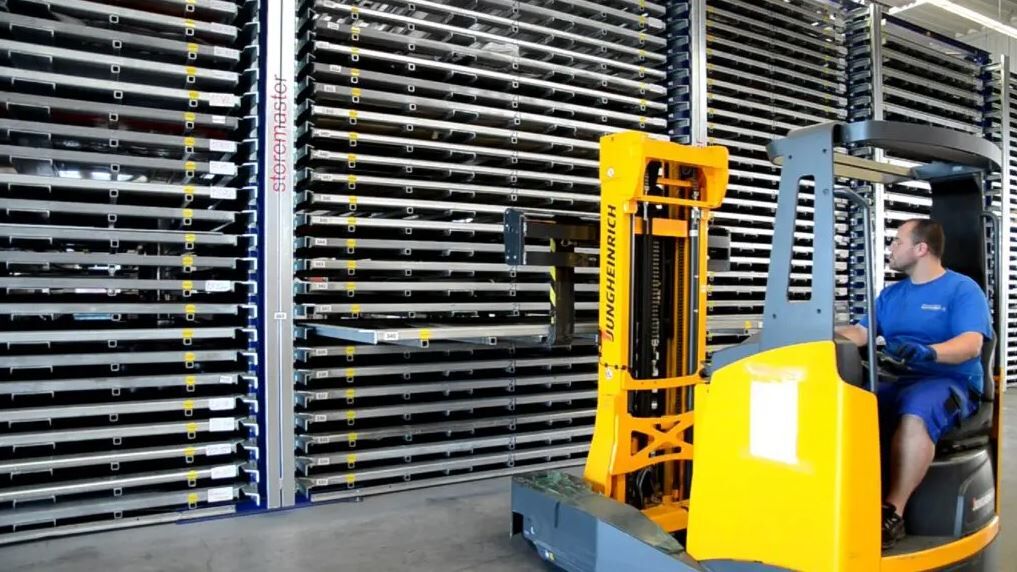

ShuttleTower-Einlagerungskomfort

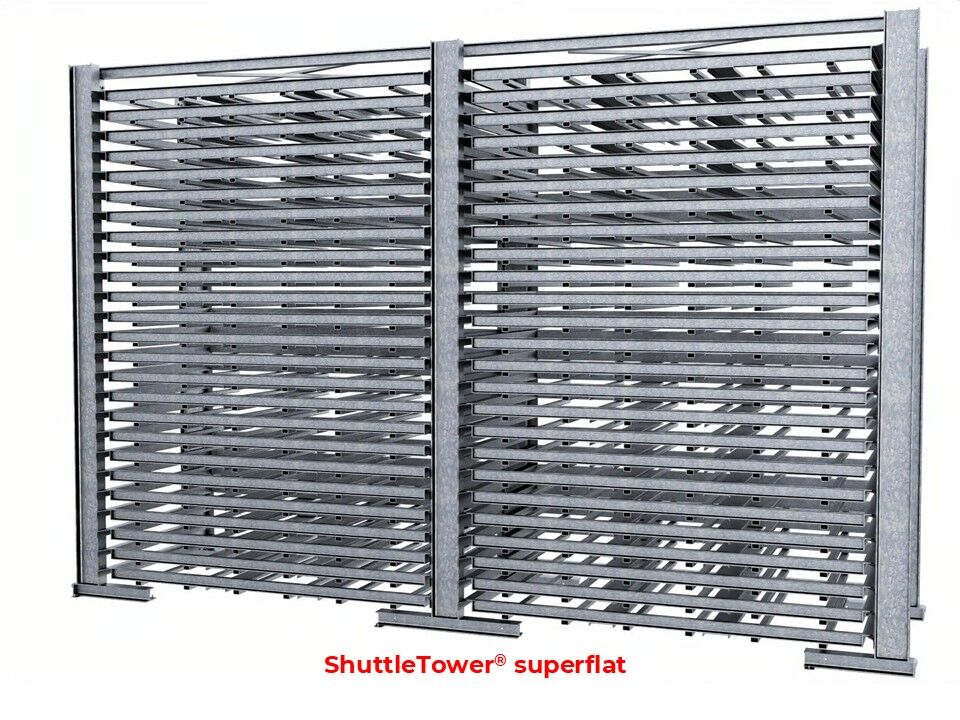

Das geräumige, berührungslose Einfahren der superflat-Kassette zwischen den nach vorn verlängerten Auflage-Winkeln.

optionale Systemkomponenten

Bitte wählen Sie aus den angegebenen Möglichkeiten aus. Der Systempreis wird automatisch angepasst.

Höhenverstellbarkeit

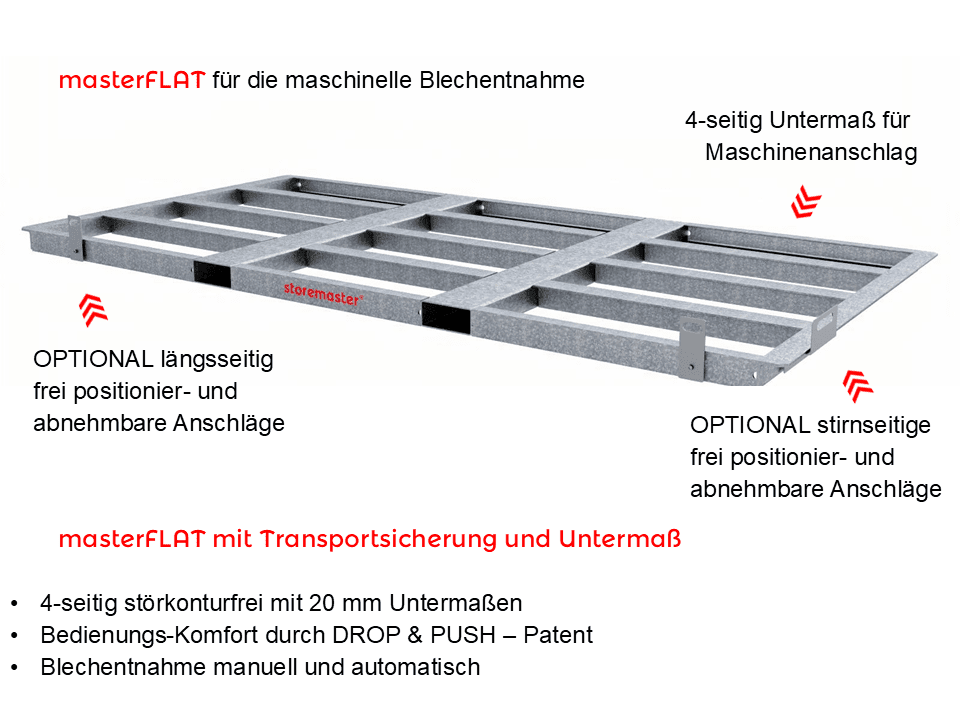

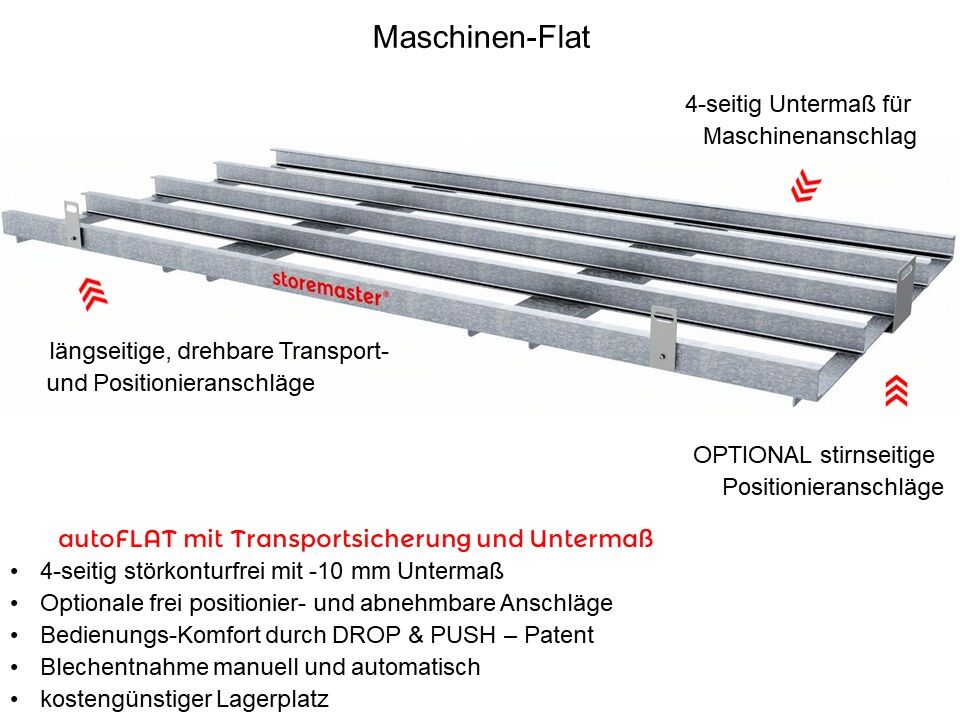

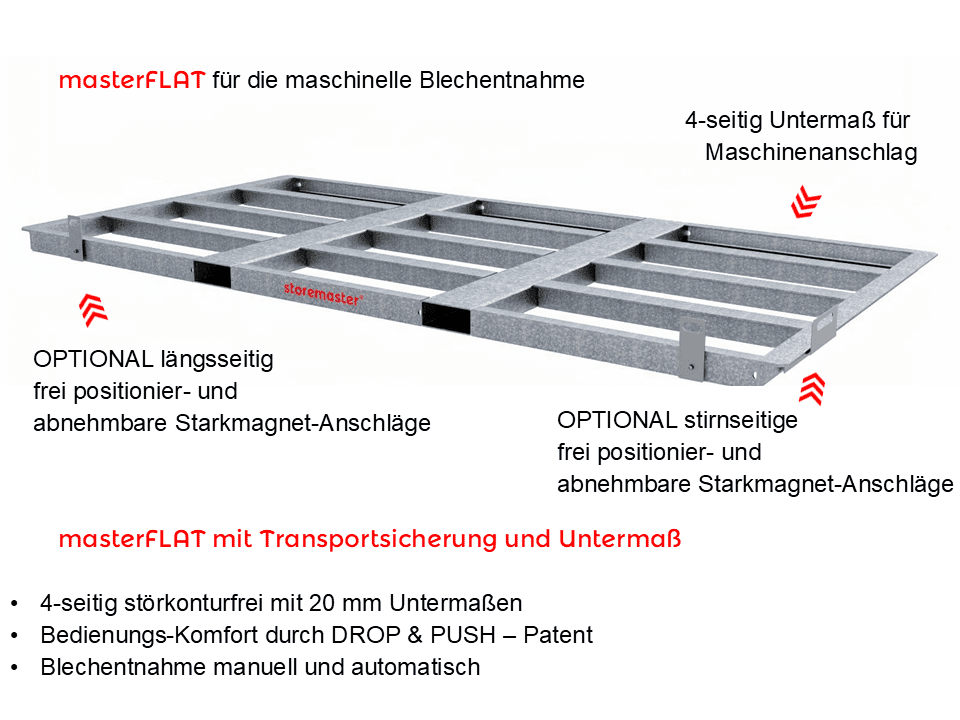

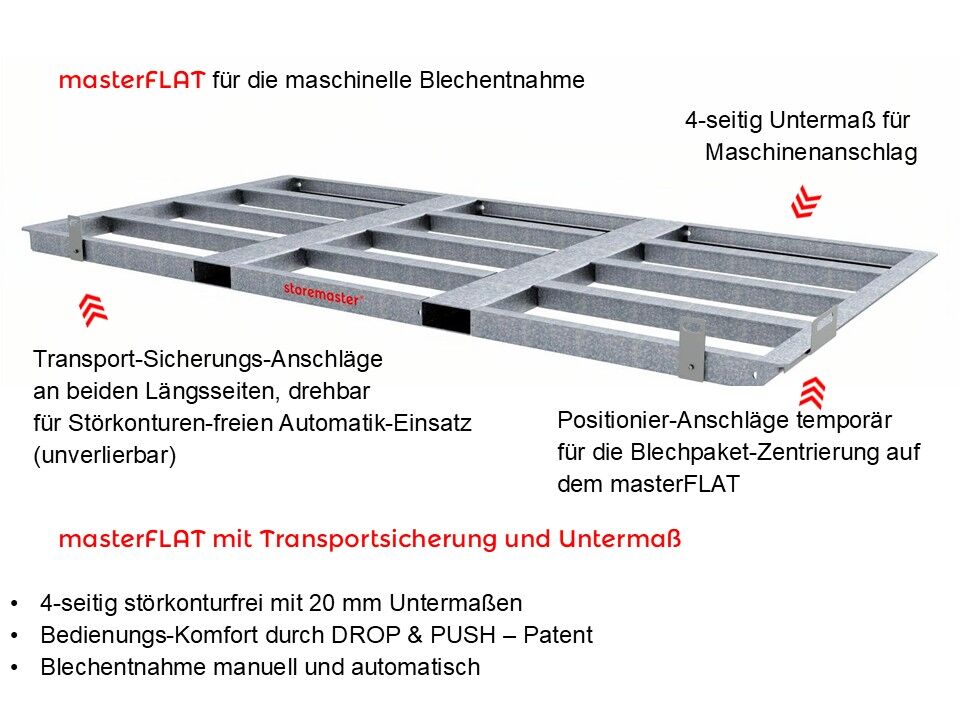

Passend zum autoFLAT und masterFLAT längsseitige Positionier- und Transportanschläge; frei positionierbar sowie dreh- und abnehmbar (Preis pro Stück)

Anschlag
Passend zum autoFLAT und masterFLAT stirnseitige Positionieranschläge; frei positionierbar und abnehmbar (Preis pro Stück)

Höhenverstellbarkeit
Für den sicheren innerbetrieblichen Transport von Restblechen oder Zuschnitten. Ohne Steckbolzen. (Preis pro Ladungsträger)

Zahlenschilder
zur patenten Regalfach- oder Material-Kennzeichnung inkl. Blanko-Einsteckschild

– farbige Rückenfolie und transparente Vorderfolie
– strapazierfähig, scannertauglich und dokumentenecht
– schneller Austausch der Einsteckschilder

LED-Lichtleiste

Fach-Erkennungs-Blinklicht-Einrichtung, besonders auffällig und lichtstark in fach-angepasster Höhe an jeder Lagerebene links und rechts des Faches in das Ständerwerk integriert, erleichtert das schnelle Auffinden des gewünschten Lagerfaches in Turmanlagen von mehr als 5 Lagertürmen zusätzlich zur bestehenden Lagerfach-Beschriftung; das Mehrfarben-Design ermöglicht die speicher-programmierbare Fach- u. Flat-Zuweisung unzähliger Features in beliebiger Darstellung; incl. StoreKeeper Smart App als cleveres Lagerverwaltungs-Software-Programm, smart und übersichtlich genial leicht bedienbar, incl. Restbleche-Verwertung effektiv abgestimmt auf die tatsächlichen Belange für den Praktiker in der Blechverarbeitung.

TowerCrane

TowerCrane

Fachhöhenkombination

Das Stecksystem ermöglicht die freie Kombination unterschiedlicher Fachhöhen innerhalb desselben Turms unter Einsatz verschiedener Systempaletten (Kassetten-Flats) eines Formats – bei Bedarf bitte anfragen

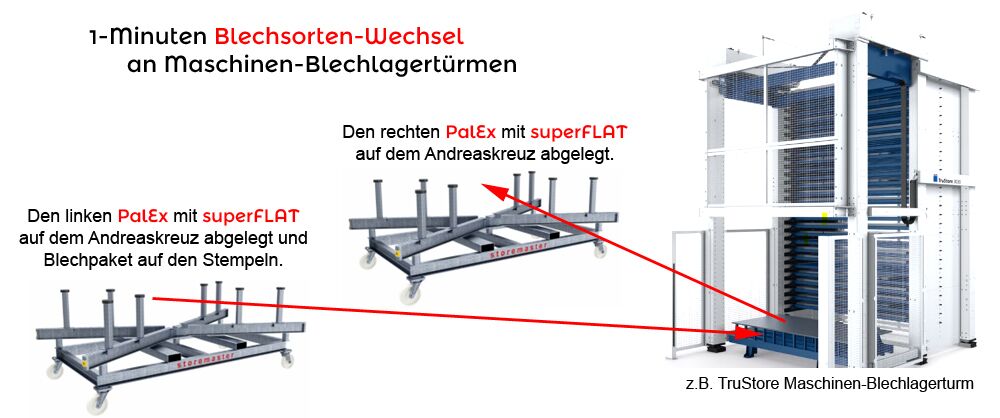

Einlagern von Blechpaketen mit Hilfe des PalEx Entpalettierers

Artikelnummer: shuttletower Kategorien: ,

Lieferzeit: 10-12 Wochen

Zurück zum Seitenanfang

ShuttleTower® Einschub-Paletten-System

Zurück zum Seitenanfang

ShuttleTower® Technische Details
offene Staplerschuhe:

  • optimaler Freiraum als ungehinderte Einfahrhöhe für die Gabelzinken auch bei Schrägstellung von Stapler/Palette
  • kein Verklemmen der Staplerzinken => verhindert Mitnahme der Palette beim Herausziehen der Staplergabel
  • gemäß UVV zur Sicherung der Stapler-Standsicherheit bei ungleichmäßig verteilter Beladung

verschweißte Fußbalken:

  • sichern dauerhaft die Lotrecht-Stellung der Regalsäulen => unbegrenzte Funktions-Garantie
  • ersetzen durch Staplergabeln zerstörungs-gefährdete Feldverbände
  • optimieren breitflächig die Lastverteilung auch bei geringer Fußboden-Qualität

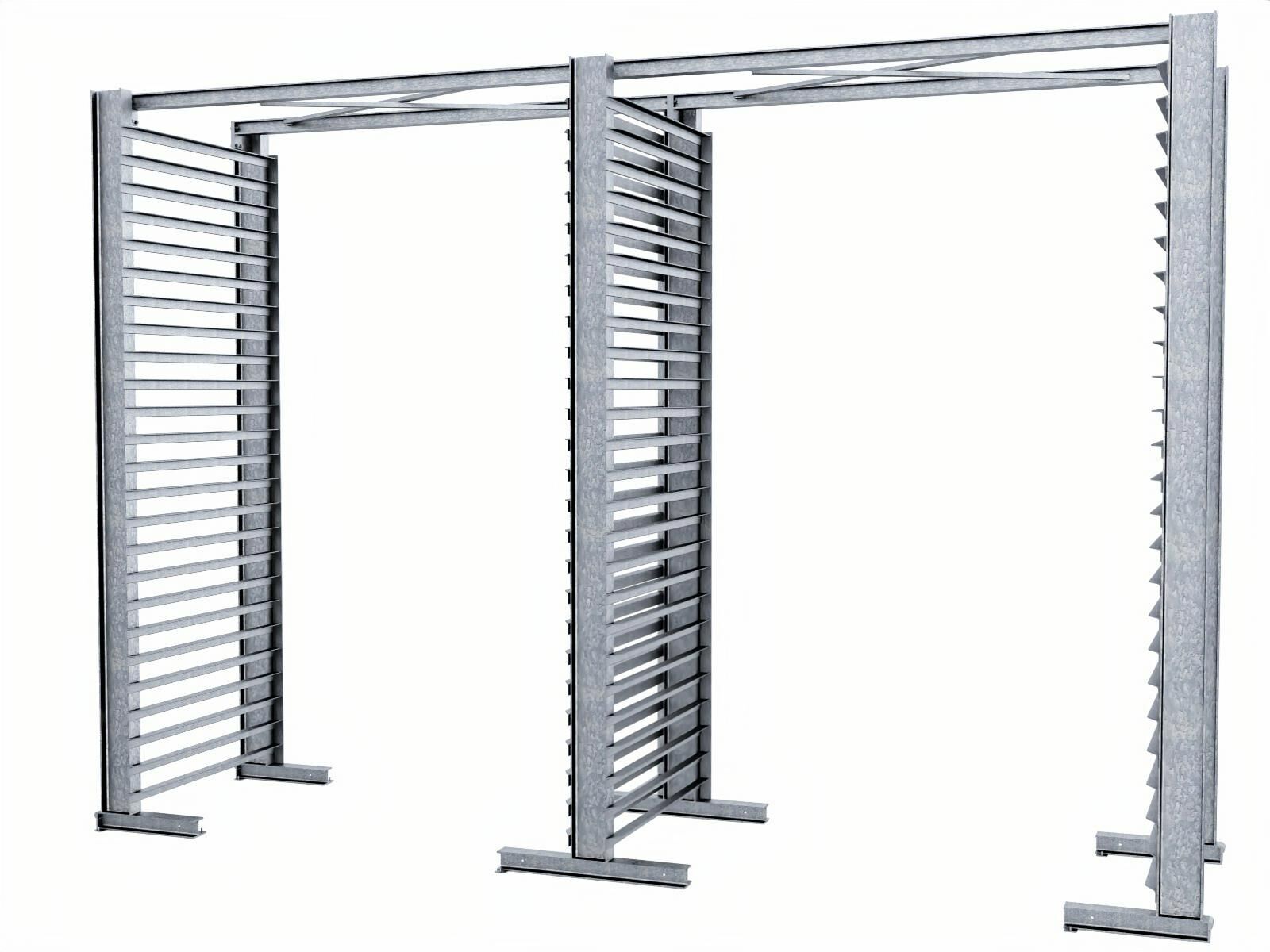

verlängerte Turmschienen:

  • für das freie Einfahren der Palette in den fachhohen Abstand zwischen den Turmschienen
  • für das Absetzen der Palettenwinkel auf den Turmwinkeln vor der Palettenfront auch bei Schrägstellung von Stapler/Palette
  • für das Einschieben der Palette kollisionsfrei Winkel-auf-Winkel geführt, durch Einfahrschrägen optimiert
  • für einen nur wenige Millimeter hohen Aushub beim Auslagern der Palette
  • Fachhöhen steckbar für die Anpassung an sich ändernde Nutzhöhen

Vorteile im Überblick:

  • höchste Lagerdichte in Turmlagern
  • Komfortable Einlagerung dank Drop & Push Patent
  • Winkel-auf-Winkel-Führung für zusätzliche Sicherheit
  • beliebig veränderbare Fachhöhen dank Steckraster
  • Feuerverzinkung erhöht Dauerhaftigkeit
  • offene Staplerschuhe für leichtes Einfahren

Das Highlight: Automatische Blechentnahme:

  • mit Patent-Hubtisch stampmaster (storemaster®-Innovation)
  • für z.B. sheetmaster liftmaster loadmaster byloader etc.

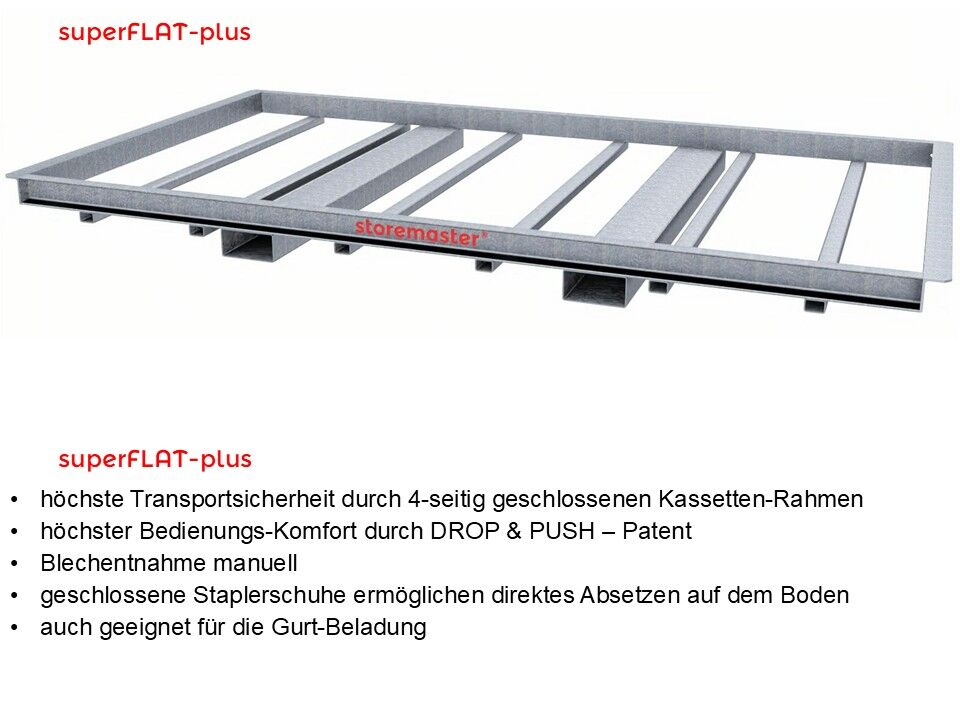

  • 3-fach-Effekt durch Ladungsträger superFLAT
  • universeller Einsatz an allen Laser-Maschinen
  • konkurrenzlos größte Lagerdichte
  • größter Sicherheits-Komfort weltweit
  • frei von jeglichen Störkonturen (analog Holz-Palette)
  • frei von festen oder temporären Anschlägen
  • exakte Referenzpunkt-Positionierung

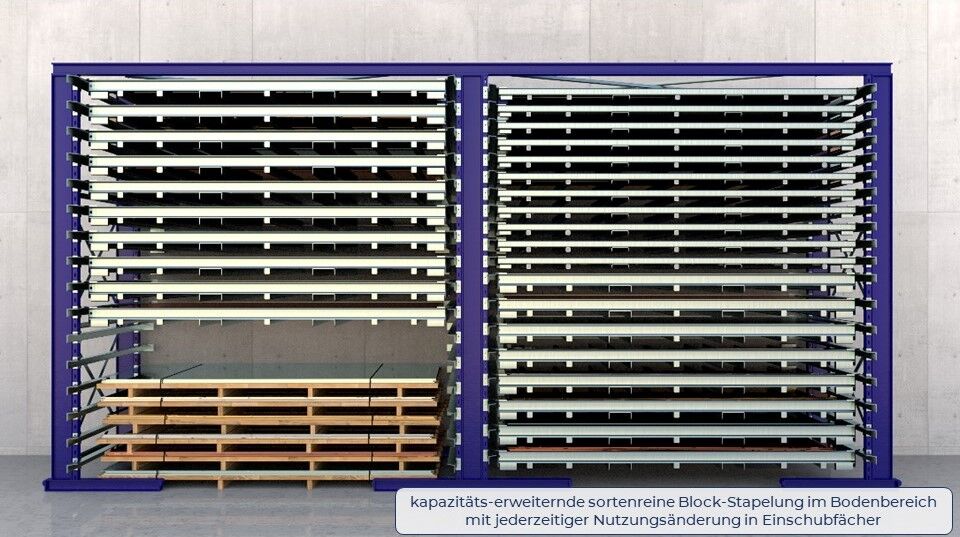

  • Verwendung von Holz-Paletten alternativ

Bauformen des ShuttleTower®:

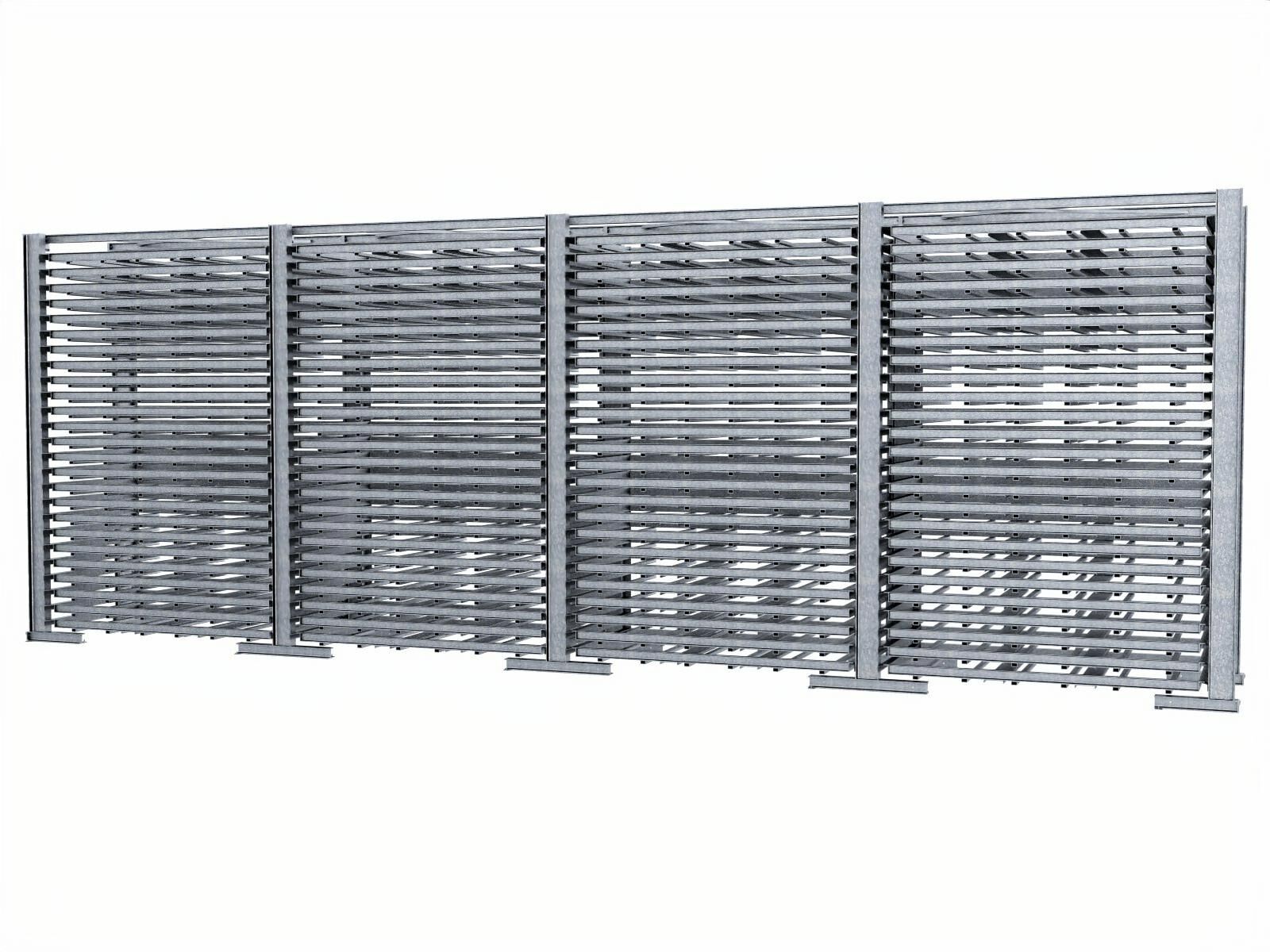

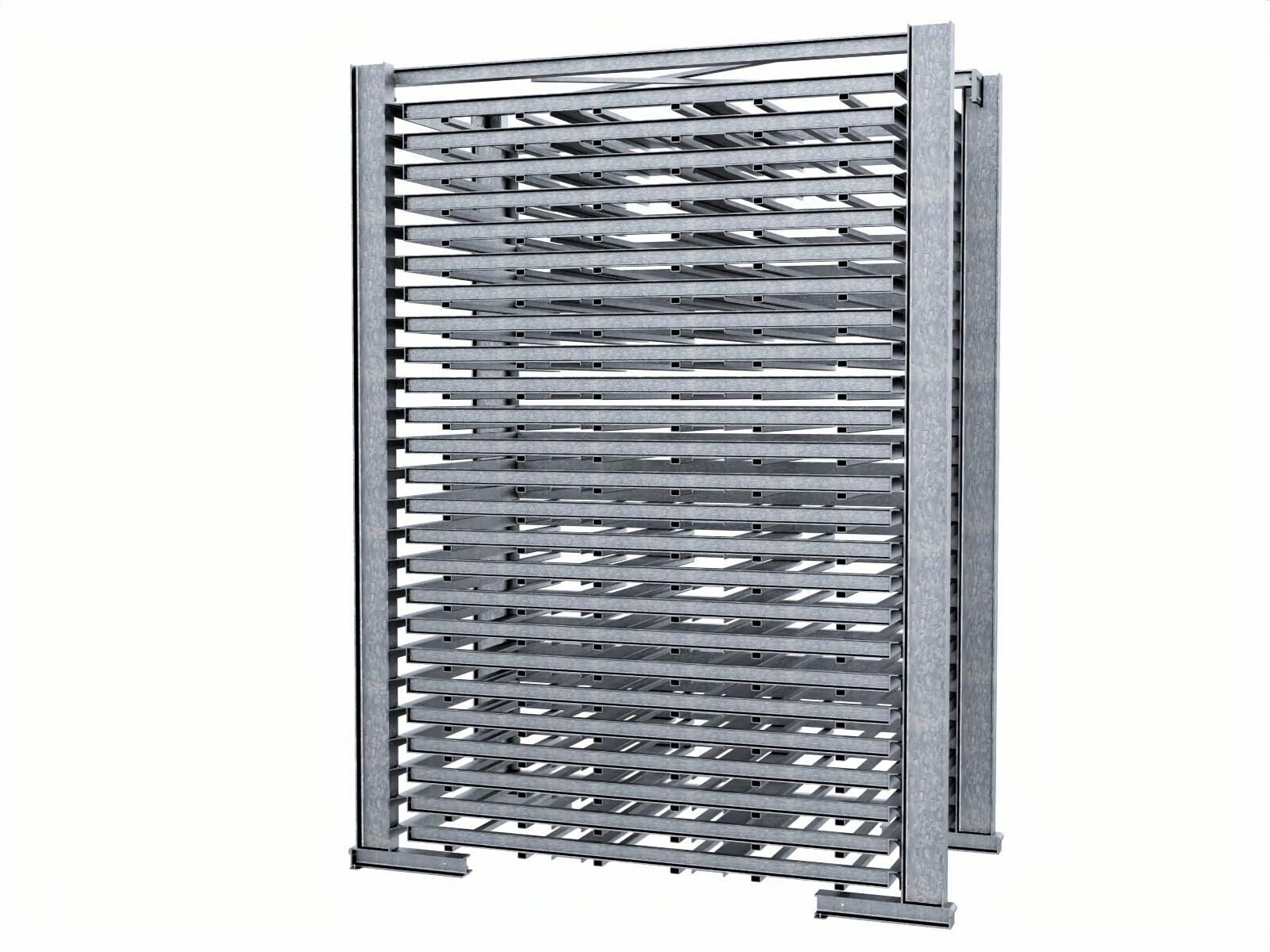

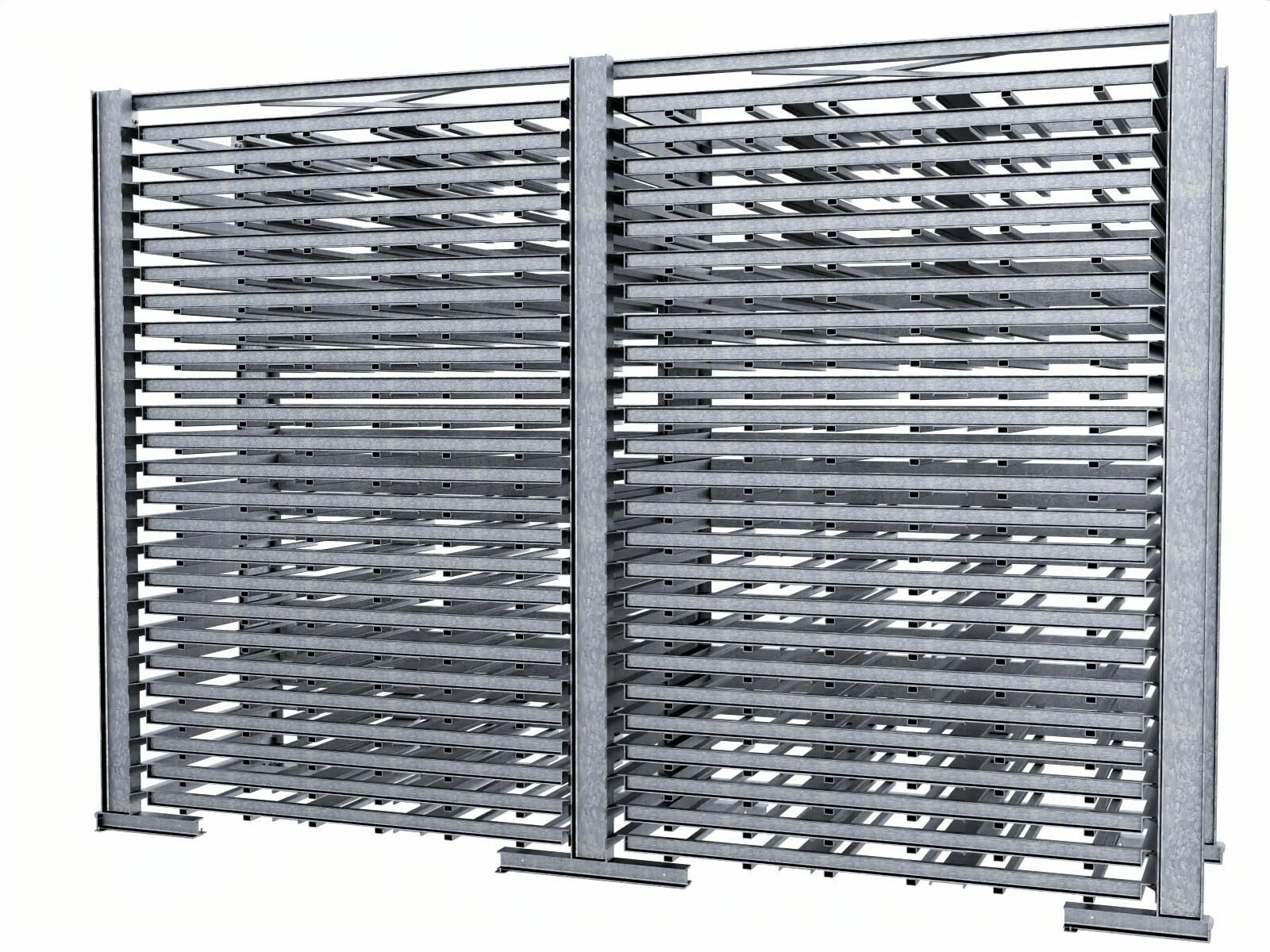

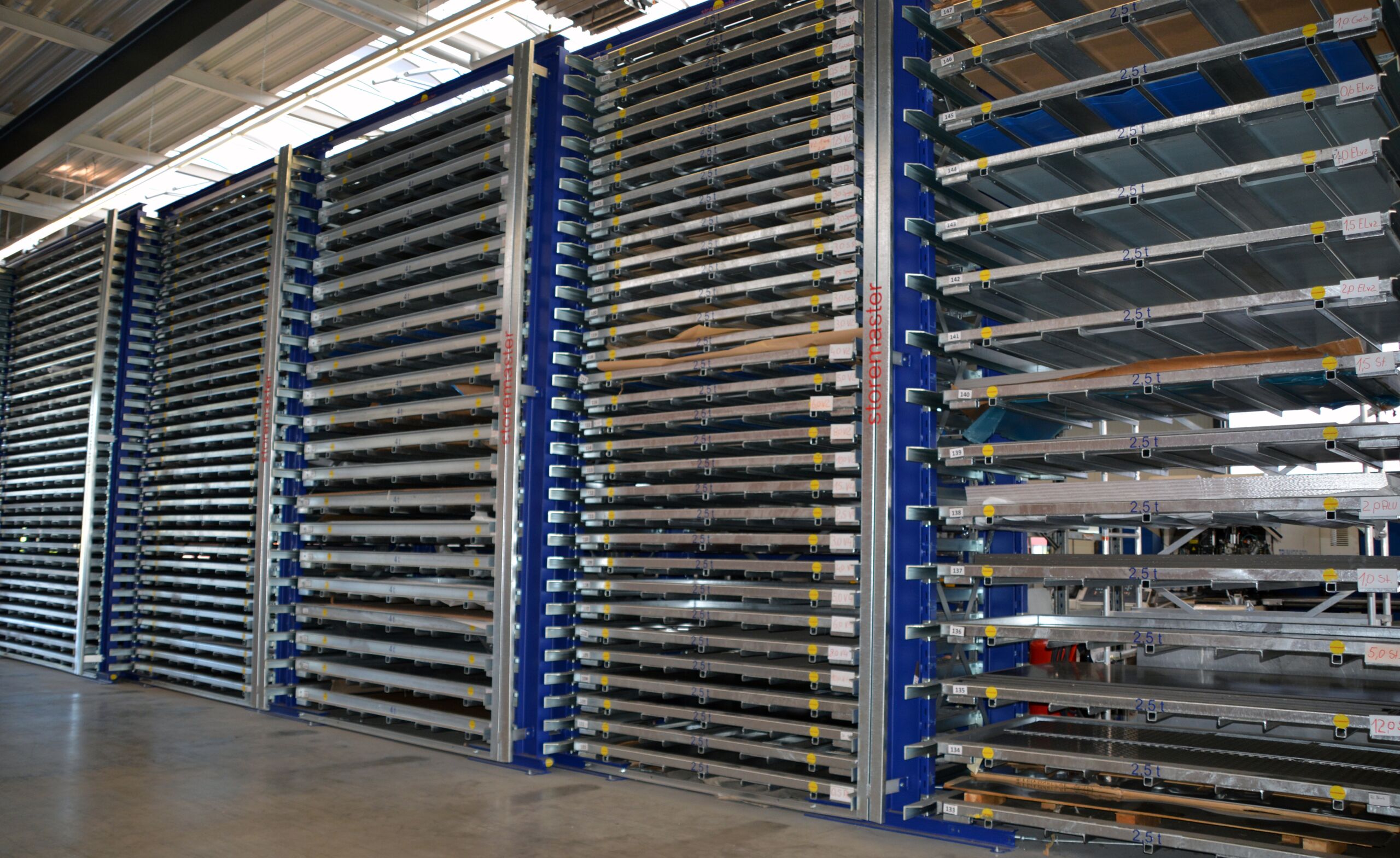

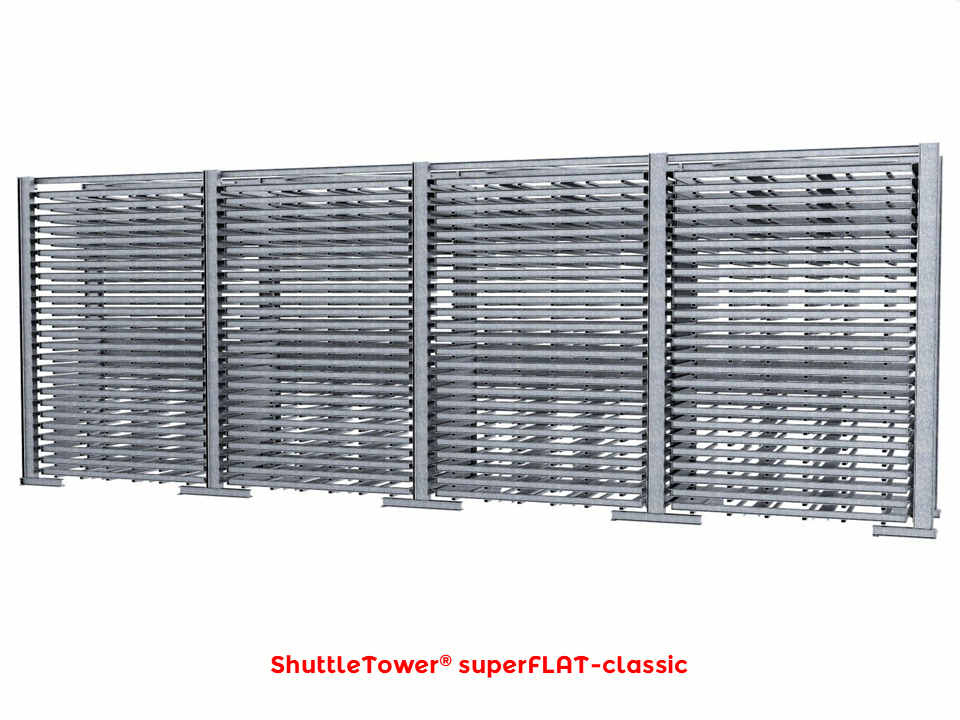

  • Einzelturm oder als Turmreihe
  • alle Blechformate von 2.000 x 1.000 mm bis 6.000 x 2.000 mm
  • bis 5 t Traglast
  • Fachraster ab 150 mm
  • maximale Turmhöhe 9 m

Verschiedene Anpassungsmöglichkeiten:

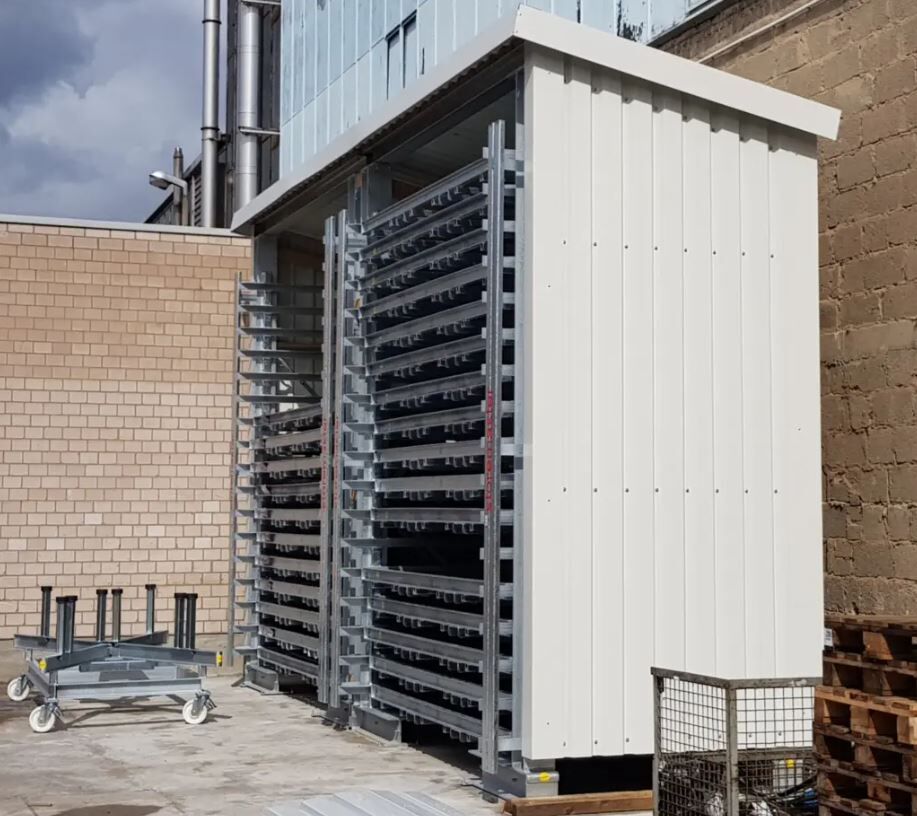

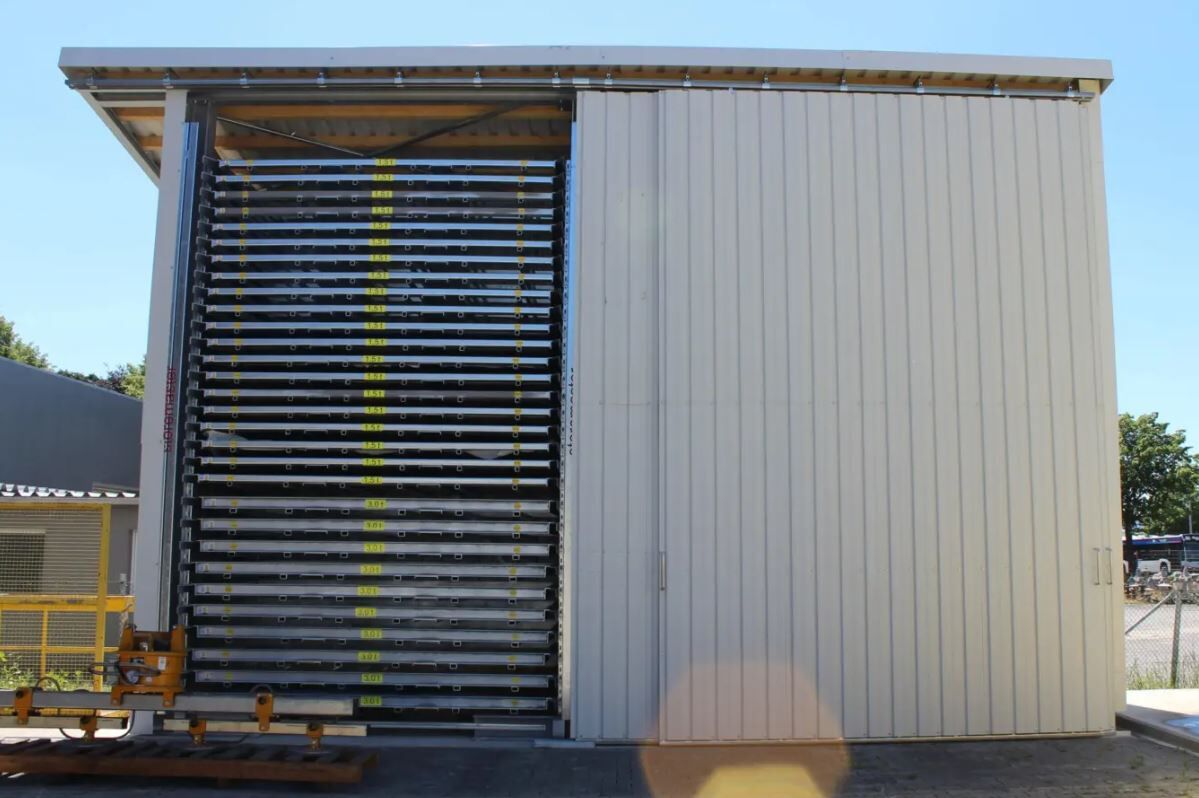

  • Outdoor-Ausführung mit Dach und Wand
  • komplett feuerverzinkt für mehr Witterungsbeständigkeit
  • Auswahl des passenden Ladungsträgers sorgt für zusätzliche Variationsmöglichkeiten

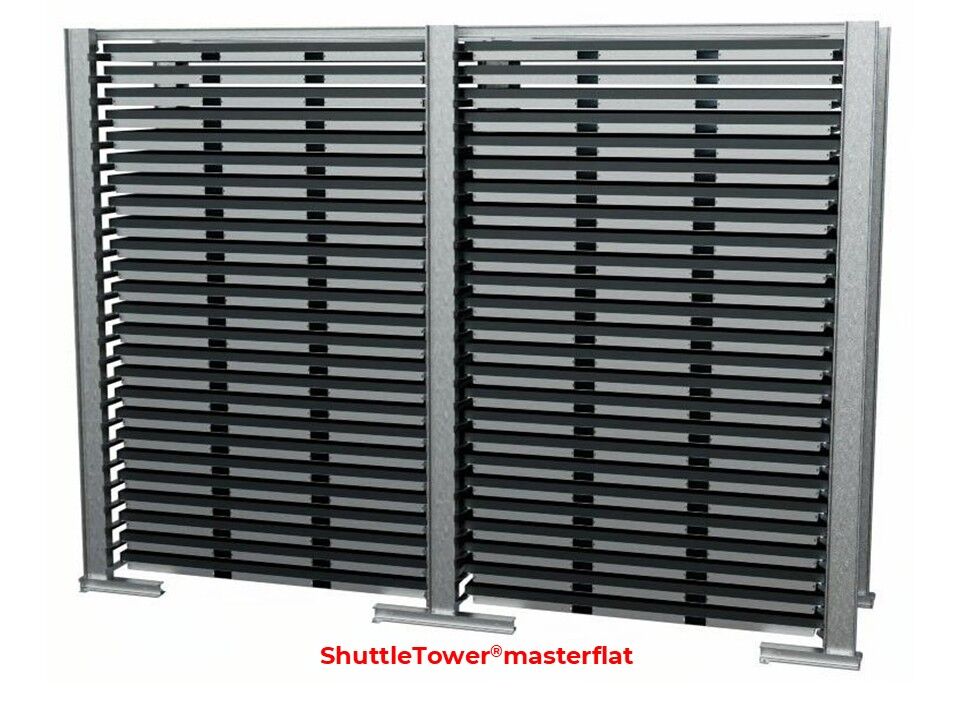

ShuttleTower®

Zurück zum Seitenanfang

Zurück zum Seitenanfang

Praktische System-Erweiterungen und Zubehör zum ShuttleTower®

Smarte Erweiterungen und Zusätze zum ShuttleTower® Blechlager-Kompakt-System ergeben die Allround-Lösung für eine neuzeitliche Blechlagerung moderner Blechverarbeitungs-Betriebe … ShuttleTower® kaufen bedeutet Flexibilität in der Blechlager-Technik mit Zukunfts-Potenzial kaufen. Das Standard-Zubehör im Überblick:

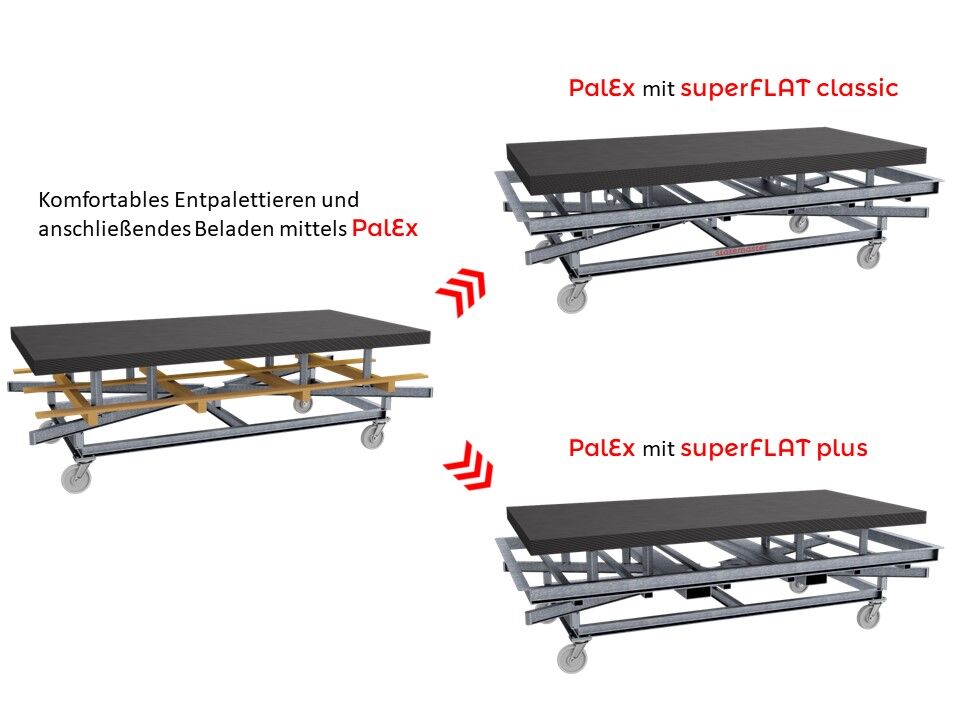

PalEx® und FlatLoader
Geniales Entpalettieren von Blechpaketen auf Holzpalette und die gleichzeitig patente Beladung von superflat bzw. masterflat Systempaletten – ergonomisch und zeitsparend.

ShuttleMaster®
Systempaletten-Wechselsystem ist die genial rationelle Lösung zur temporären Bereitstellung beliebig vieler Blechsorten an der Maschine unter Einbindung des Haupt-Turmlagers ShuttleTower® optional mit Säulen-Schwenkkran und dem Komfort-Blechmanipulator HandlingMaster.

MultiPlate®
Restbleche-Regal für die übersichtliche Lagerung von Restblechen unterschiedlichster Abmessungen und den schnellen, sicheren Zugriff für eine optimale Restbleche-Verwaltung und rationelle Restbleche-Verwertung.

Flexibolo® BP
Transportwagen für Blechpakete mit hoher Tragekraft und zentraler Drehachse für besonders hohe Wendigkeit.

Entspricht keines unserer Lagersysteme Ihren Vorstellungen? Kontaktieren Sie uns für individuelle Lösungskonzepte.

Mengenrabatt
Ab einem Warenwert ≥ 5000€ erhalten Sie einen individuellen Mengenrabatt. Legen Sie dazu das gewählte Produkt einfach in den Warenkorb.
Gilt nicht für bereits reduzierte Angebote.

Nähere Information zur Mengenrabatt-Kalkulation und Zahlungsweise finden Sie hier:

Zahlung & Rabattierung »
Versand­bedingungen
Innerhalb Deutschlands Warenwert < 5000€ Versandkostenpauschale 250€
Innerhalb Deutschlands ab Warenwert ≥ 5000€ CIP frei Haus
Innerhalb der EU EXW ab Werk
Außerhalb der EU EXW ab Werk zzgl. 5% Auslandspauschale
Nähere Information zu den Versandbedingungen finden Sie hier:
Details zum Versand »
