ArmStrong® EP

Das Einschubregal für Blechzuschnitt-Paletten
20 Jahre Garantie

ab 1.531,00

Lieferzeit: 8 Wochen

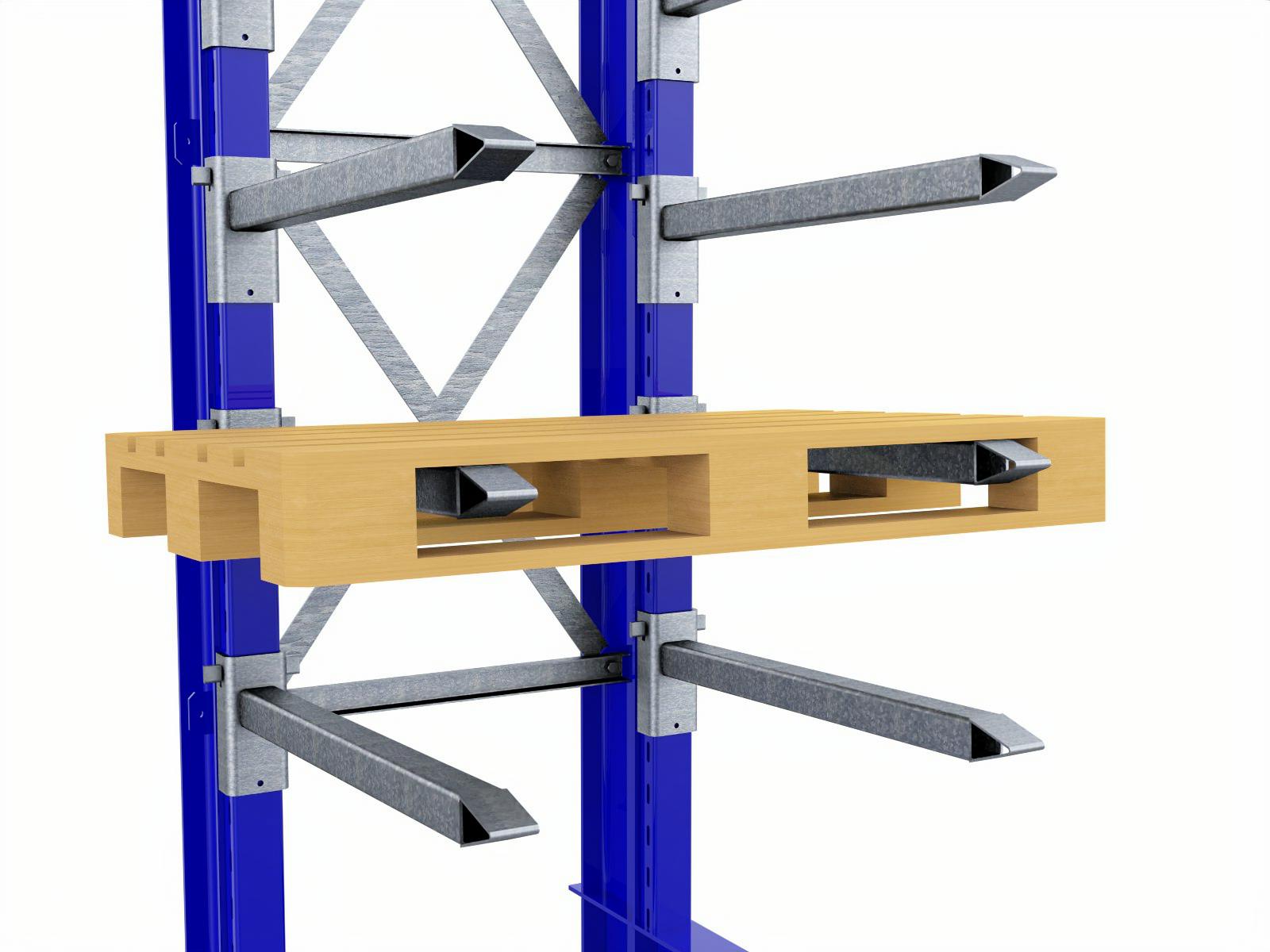

Schwerlast-Steckregal für Zuschnitt-EuroPaletten als Steckregal-System mit extrem hoher Lagerdichte durch hängende Paletten-Aufnahme.
Regaldimensionierung und Fertigung nach RAL-RG 614 und DIN EN 15635 mit 2-facher Sicherheit gegen Bruch und einer zul. Durchbiegung von L/200.
Auch geeignet für Aufsteck-Klapprahmen.

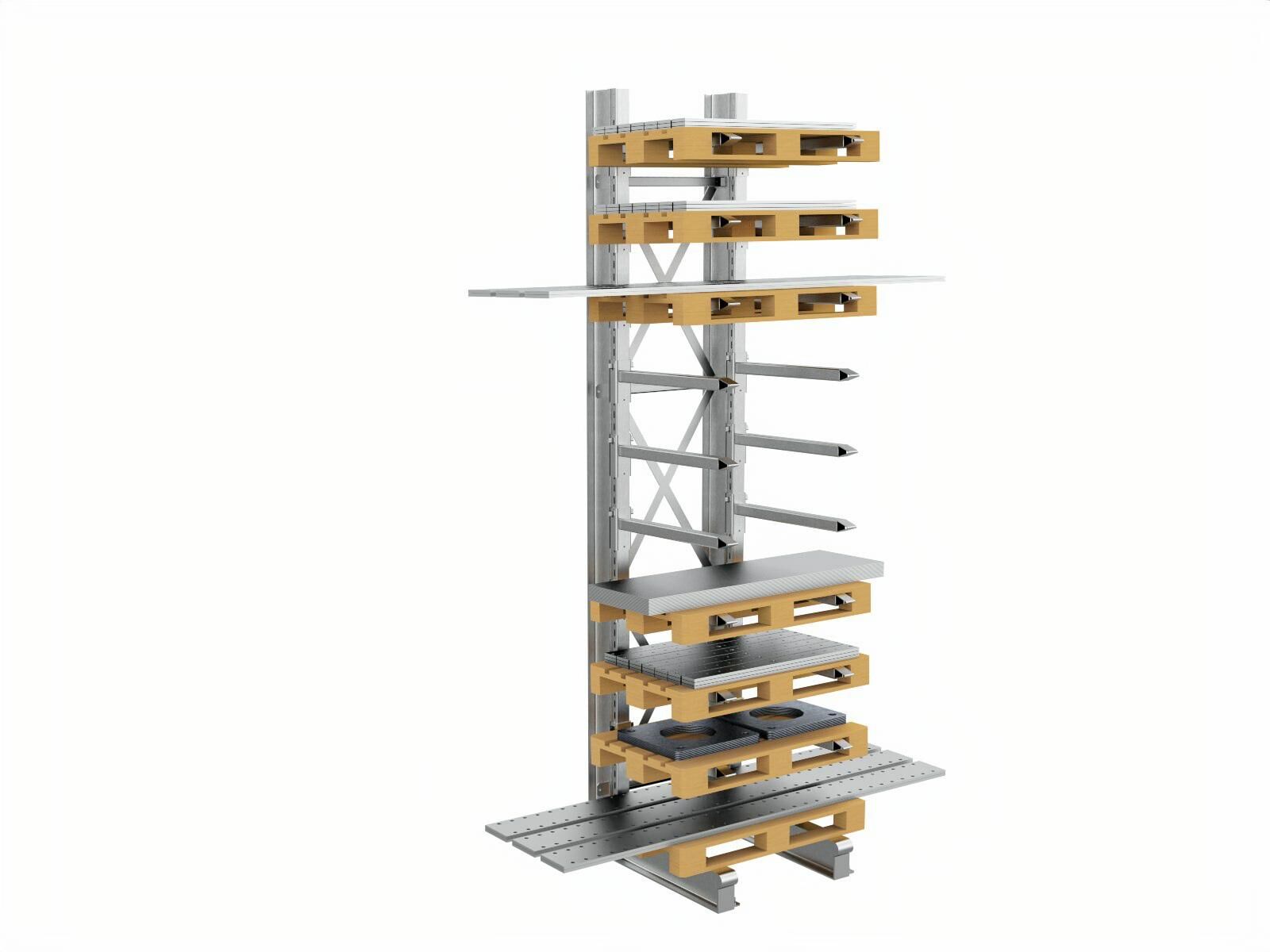

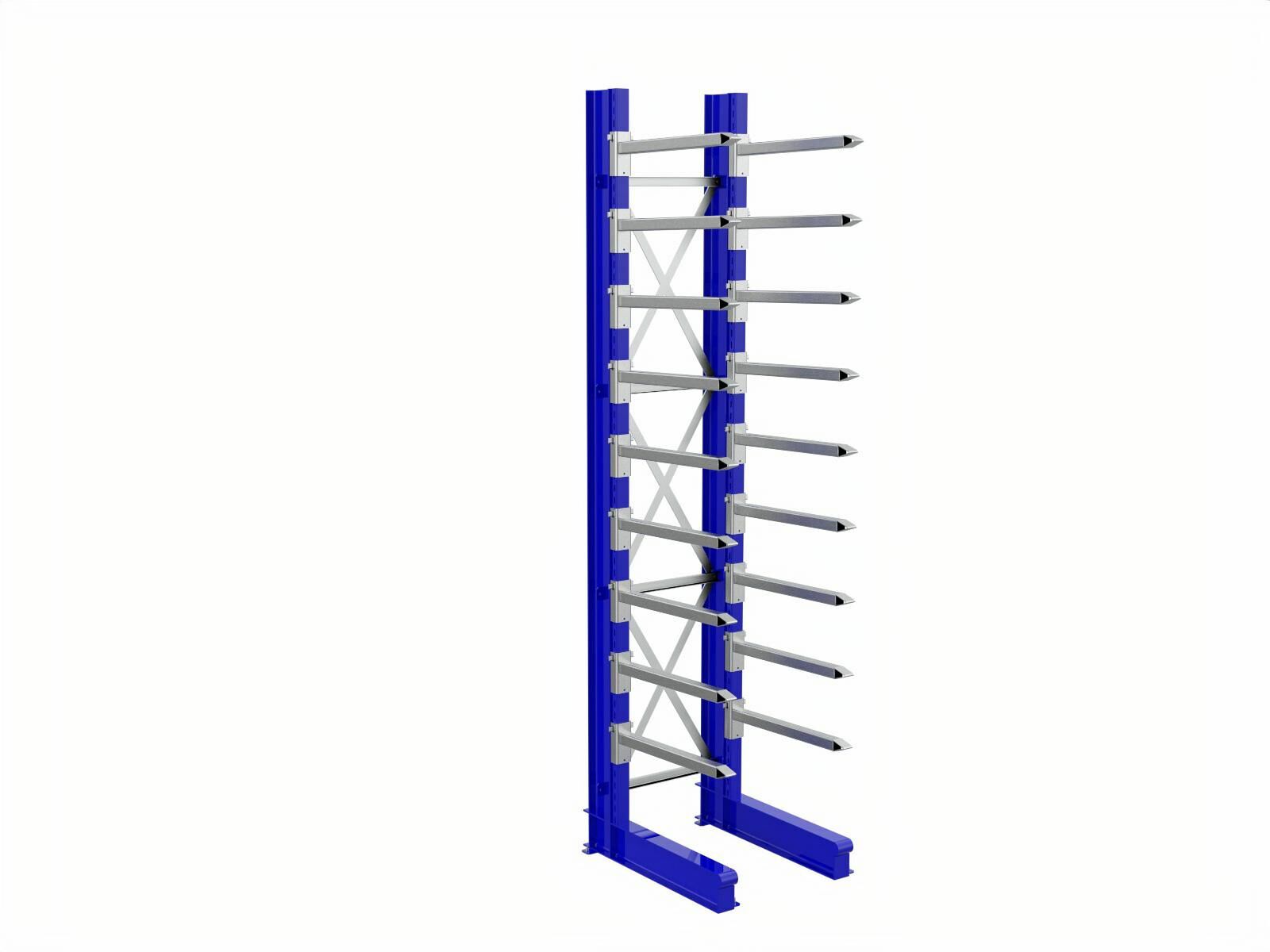

Regal-Konstruktion gegen Abrieb und dauerhaften Korrosionsschutz total tauchfeuerverzinkt nach DIN EN ISO 1461, geeignet für den Innen- und Außenbetrieb, Ständerwerk auf Wunsch lackiert in Farbtönen nach RAL Classic.

Anlieferung: frei Haus innerhalb Deutschlands, Selbstmontage nach Anleitung

optionale Systemkomponenten

Bitte wählen Sie aus den angegebenen Möglichkeiten aus. Der Systempreis wird automatisch angepasst.

zur Aufstellung ohne Bodenanker auf Verbundstein-Pflaster, Asphalt, etc. Je Verbandset 300,00€
Fussverband

zur patenten Regalfach- oder Material-Kennzeichnung im geschützten Bereich, auf Sichtwinkel leicht drehbar, beliebig und schnell versetzbar
– Format 160 x 80 mm
– Starkmagnet-Technik für sichere Haftung
– farbige Rückenfolie und transparente Vorderfolie
– strapazierfähig, scannertauglich und dokumentenecht
– schneller Austausch der Einsteckschilder

Fahnenschild-1
Anzahl Schilder pro Regal:

Artikelnummer: armstrong-ep Kategorien: , ,

Europaletten-Regal ArmStrong® EP

Schwerlast-Steckregal für Zuschnitt-EuroPaletten.
Regal-Konstruktion gegen Abrieb und dauerhaften Korrosionsschutz total tauchfeuerverzinkt nach DIN EN ISO 1461, geeignet für den Innen- und Außenbetrieb, Ständerwerk auf Wunsch lackiert in Farbtönen nach RAL Classic.
Statik und storemaster®-Sicherheitseinrichtungen seit mehr als 20 Jahren von der BG empfohlen.

System-Kurzbeschreibung:

storemaster® Kragarmregale benötigen aufgrund ihrer besonderen Konstruktions-Merkmale keine nach RAL-RG 614 erforderliche zugfeste Bodenverankerung und sind somit für jede beliebige Bodenbeschaffung geeignet. Bei Einsatz von Fußbalken-Verbänden kann auf Bodenverankerungen – selbst gegen Verschub – gänzlich verzichtet werden.

Die zulässige Durchbiegung für Ständersäulen und Kragarme von l/200, sowie die 2-fache Sicherheit gegen Bruch erfüllt nicht nur die Kriterien für die jährlich vorgeschriebene Regalabnahme, sondern auch den BG-Versicherungsschutz im Falle eines Unfalls am Regal.
(BGR 234 – 4.1.2.3 Durchbiegung – Die maximale Durchbiegung der tragenden Elemente von Lagereinrichtungen bei Einbringung der zulässigen Nutzlast darf für metallische Werkstoffe höchstens 1/200 betragen). Unter Zugrundelegung dieser formellen Tragwerks-Vorgaben wird in Anwendung der Falldaten eines Projektes auf das spez. Formelwerk des Systems die Dimensionierung der tragenden Bauteile (Formstahl) errechnet (Systemstatik). Wegen des statisch unbestimmten Steckanschlusses (Formschluss/Kraftschluss) war es erforderlich, den Nachweis für die Tragfähigkeit (zulässiges Lastmoment) der Bauteil-Verbindung zwischen Ständersäule und Kragarm empirisch zu erbringen, wodurch aus der Systemstatik eine vollständige Typenstatik entsteht, aus der sich eine Ausfertigung für die Prüfung durch Dritte entwickeln lässt, falls vom Kunden gegen Aufwand gewünscht. Auf diese Weise der projekt-bezogenen, individuellen statischen Berechnungen (Fallstatik) sind alle sicherheits-relevanten Aspekte über Gebühr abgedeckt.

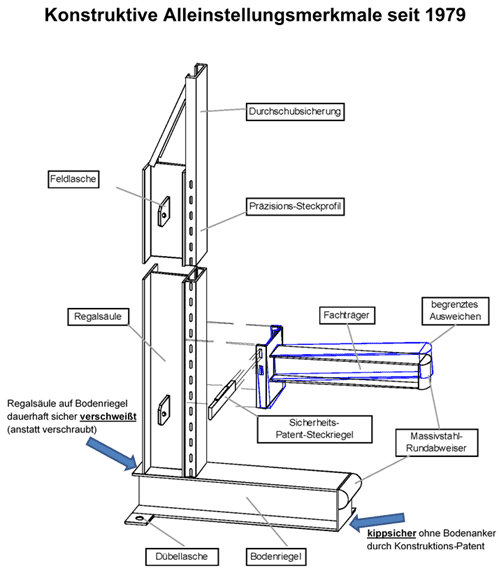

Die mit den Fußbalken verschweißten (nicht verschraubten!) Ständersäulen bilden eine dauerhaft sicher fixierte Rechtwinkligkeit zueinander. Die klemmfreie Steckriegel-Verbindung der Kragarme mit der Ständersäule ermöglicht eine schnelle, werkzeuglose Veränderung der Fachhöhen im Steckraster von 75 mm durch das Form-Kraft-Schluss-Prinzip. Unzerstörbare Vollstahl-Kantenschutz-Abweiser schützen vor Beschädigungen durch Stapler-Einwirkungen.

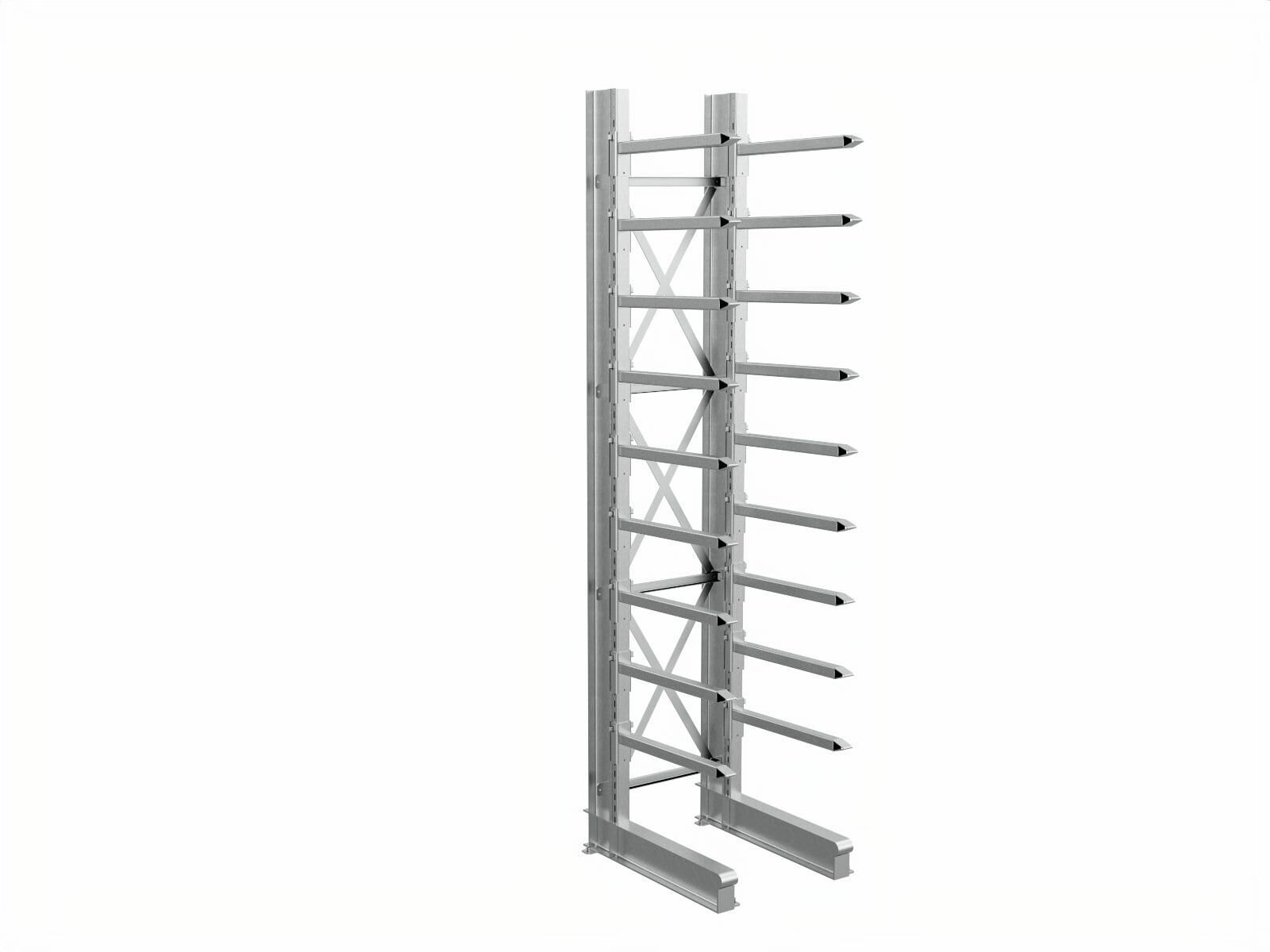

Das System ist von Haus aus tauch-feuerverzinkt und somit dauerhaft korrosions-geschützt auch für den Außenbereich.

ArmStrong® – Kragarmregale werden seit 1998 produziert …
… mit 20 Jahren Garantie!

Um die Standsicherheit von Freiträgerregalen der üblichen Bauart zu gewährleisten, ist eine zugfeste Bodenverankerung vorzusehen. Dies setzt eine dafür geeignete Bodenbeschaffenheit voraus, die sehr oft jedoch nicht entsprechend gegeben ist (Verbundsteinpflaster, Asphalt, Holzpflaster, Keramikboden, Fußbodenheizung, etc.).

Diesem Umstand trägt storemaster® durch konstruktive Maßnahmen Rechnung, die eine Kippsicherheit selbst ohne jegliche Bodenbefestigungen sicherstellen.

Gegen den Verschub durch Staplerstöße sollte das Regal jedoch trotzdem mittels z.B. einfacher Einschlaganker fixiert werden. Lässt auch dieses der Zustand der Aufstellungsfläche nicht zufriedenstellend zu, erschweren storemaster®-Aussteifungselemente im Bodenbereich Ausweichen und Verformung der Regal-Bauteile durch Staplerstöße erheblich.

Nur im Außenbereich mit Dach und Wand muss die Aufstellung auf Betonplatten oder entsprechenden Fundamenten gemäß Bauvorschrift erfolgen, da hier eine zugfeste Bodenverankerung wegen der auftretenden Wind- und Schneelasten zwingend gefordert wird.

Die Regal-Endhöhe beträgt: oberste Lagerebene + 300 mm als Durchschub-Sicherung zur Sicherung der obersten Lagerebene gegen rückseitigen Absturz.

● Regalschild für Kragarmregale inkl. magnetischer Etikettentasche mit Einsteckschild zur patenten Regalfach- oder Material-Kennzeichnung, auf Sichtwinkel drehbar inkl. Blanko-Einsteckschild € 20,00 / Stck.
https://storemaster.de/produkt/regalschild/

Fahnenschild

● Fußbalkenverband zur Aufstellung ohne Bodenanker auf Verbundstein-Pflaster, Asphalt, etc.
Aussteifungselemente im Bodenbereich stabilisieren die Standsicherheit und wirken statisch relevanten Regal-Verformungen durch Staplerstöße entgegen

Fussverband
