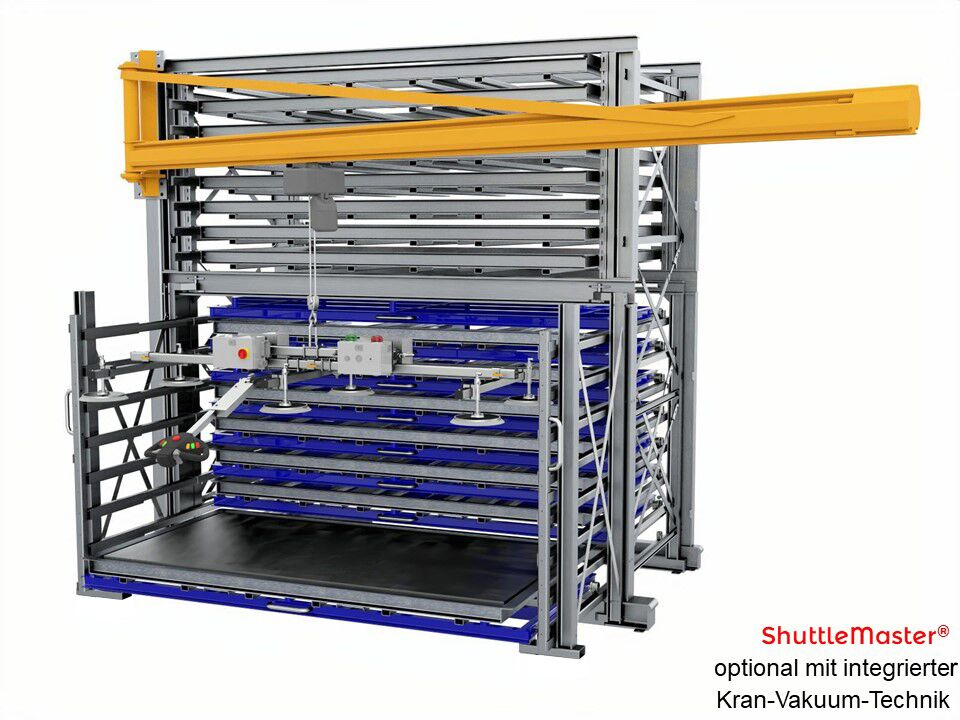

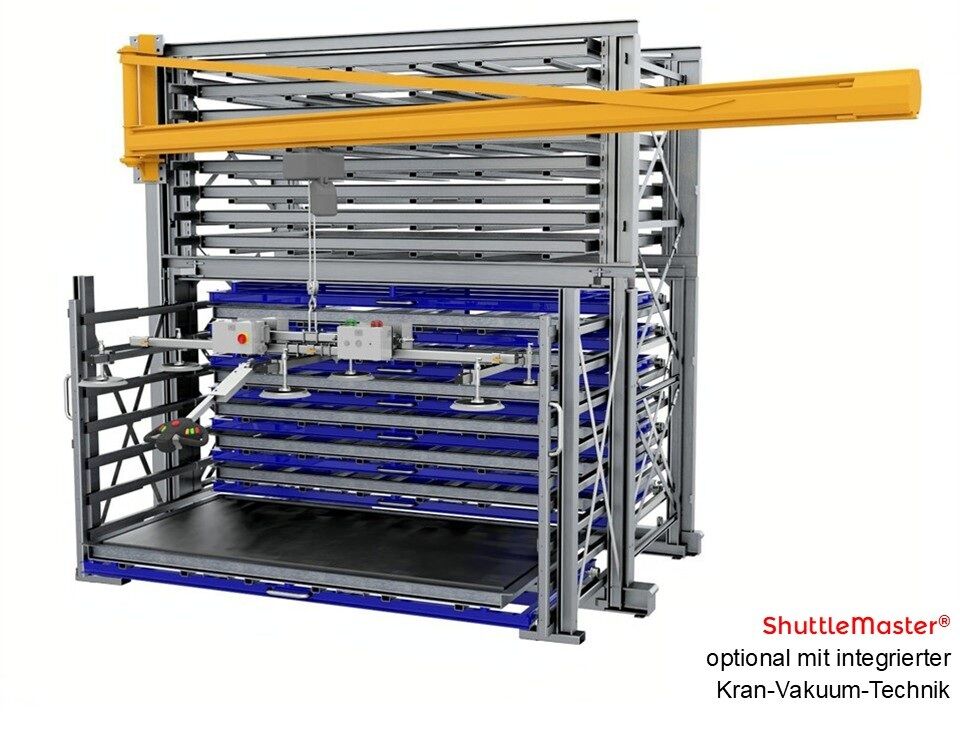

ShuttleMaster® Kassetten-Wechsel-System

opt. mit integrierter Kran-Vakuum-Technik
Prof. Stahlbau mit 20 Jahren Garantie
Das storemaster® Original von 2000

20 Jahre Garantie

ab 13.417,00

Lieferzeit: 10-12 Wochen

Ein-Mann-BlechHandling-Kompakt-Station ohne externen Kran- oder Staplerverkehr. Multi-Task-Schubfach-System für die Permanent- oder Temporär-Belegung von Blechpaketen in Kassettenflat-Systempaletten.
Eine storemaster®-Innovation aus dem Jahre 2000 mit 20 Jahren Garantie.

Anlieferung: frei Haus innerhalb Deutschlands

… weitere Produktdetails

optionale Systemkomponenten

Bitte wählen Sie aus den angegebenen Möglichkeiten aus. Der Systempreis wird automatisch angepasst.



Anschlag

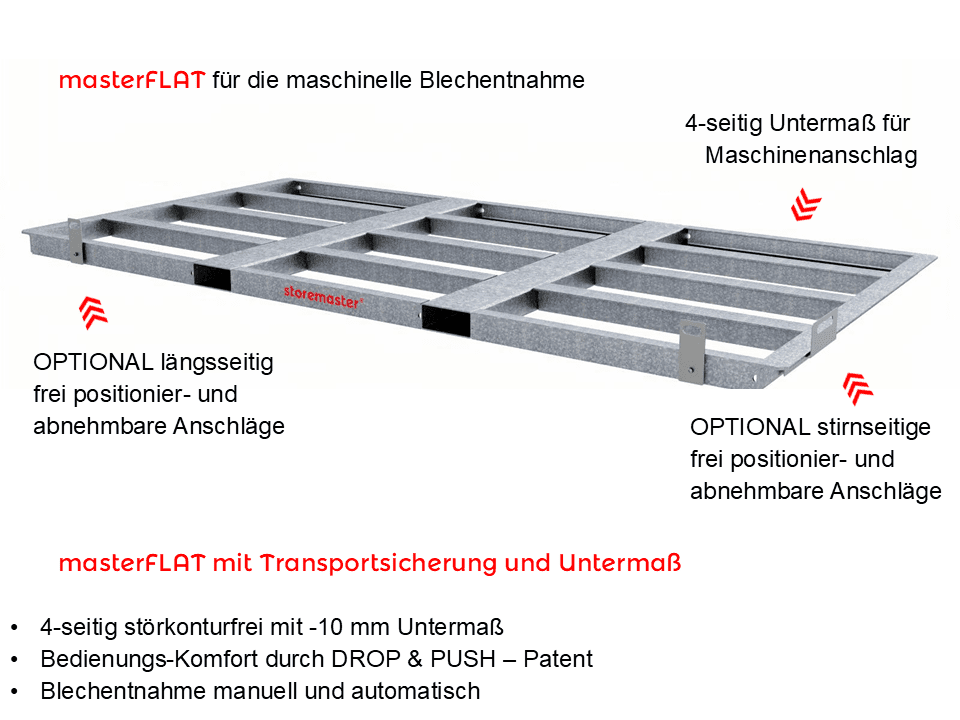

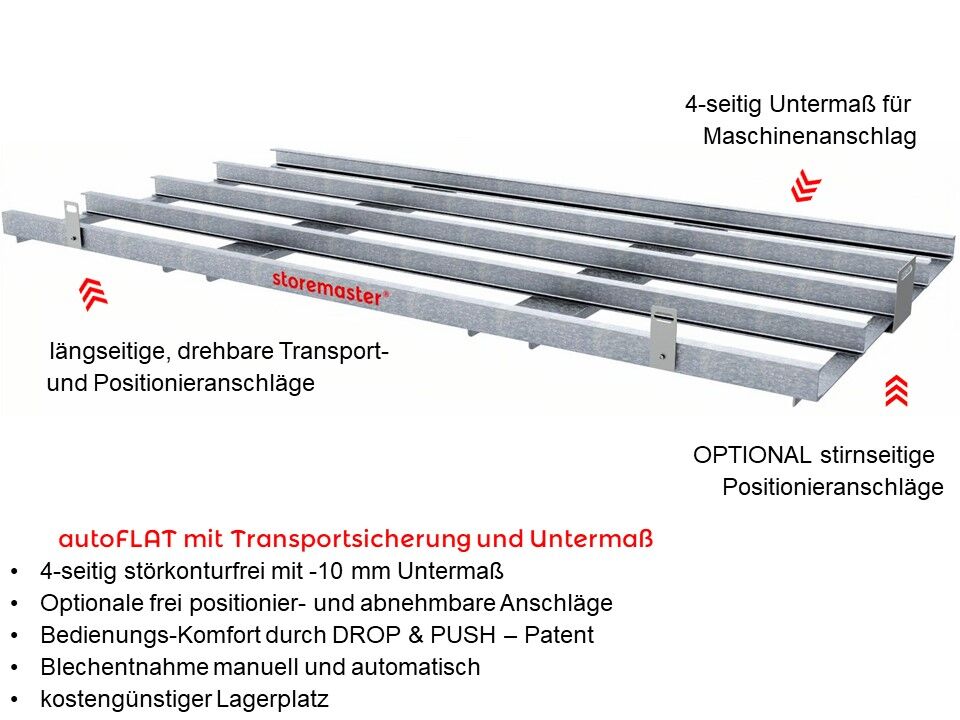

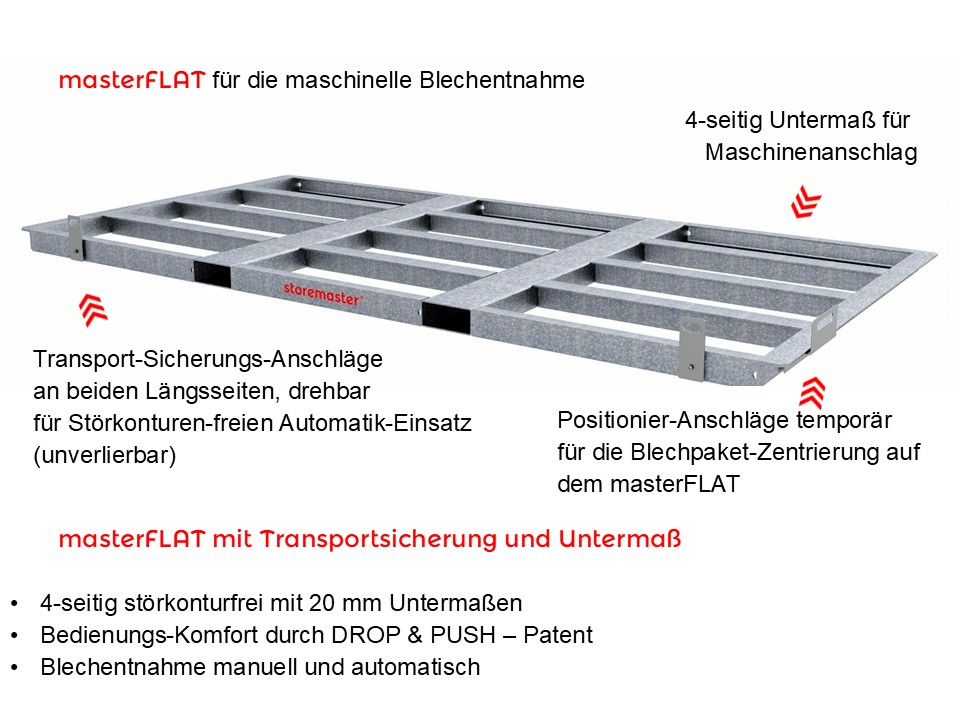

Passend zum autoFLAT und masterFLAT stirnseitige Positionieranschläge; frei positionierbar und abnehmbar (Preis pro Stück)

Höhenverstellbarkeit
Für den sicheren innerbetrieblichen Transport von Restblechen oder Zuschnitten. Ohne Steckbolzen. (Preis pro Ladungsträger)

Zahlenschilder
zur patenten Regalfach- oder Material-Kennzeichnung inkl. Blanko-Einsteckschild

– farbige Rückenfolie und transparente Vorderfolie
– strapazierfähig, scannertauglich und dokumentenecht
– schneller Austausch der Einsteckschilder

MasterTower-TowerCrane

HandlingMaster

Artikelnummer: ShuttleMaster Kategorie: Schlagwörter: ,

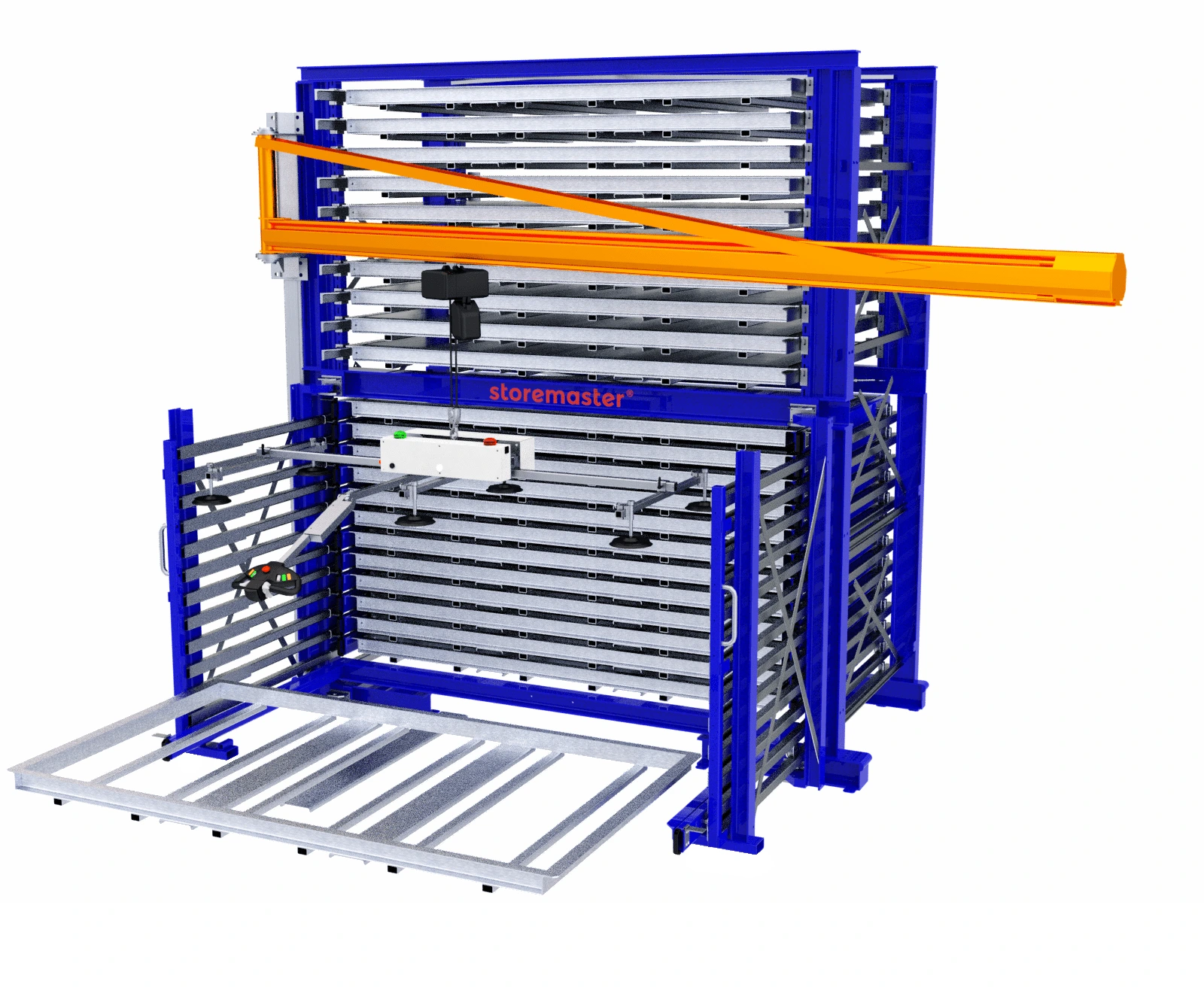

MasterTower® einschl. Kran-Vakuum-Technik

Das meist gekaufte Blechlager weltweit.

Das Original von 2000 - eine Investition für Generationen.



Blechlager-Schubladen-System mit einschwenkbaren Auszugs-Rollwangen, opt. verschließbar, hoch tragfähige, dauer-geschmierte Block-Scharniere fixieren die Ausschwenkwände dauerhaft in ihrer Höhen-Position, dauerhaft absatzfreier Schienenübergang zwischen Block- und Schwenk-Schienen, da verschweißt – nicht verschraubt! ArbeitsSicherheit nach den international gültigen Standards, System betriebsfertig blockmontiert – opt. Auszüge elektrifiziert. Ständerwerk in verwindungssteifer L-Ständer-Rahmen-Bauweise für dauerhafte Lotrechtigkeit ► 20 Jahre Funktions-Garantie; autom. Feststell-Einrichtungen sichern Ruhe- u. Arbeits-Position der Schubladen ohne manuelle Betätigung mech. Sperren bei Schubladen mit einer Nutzlast ≤ 2.000 kg; Schubfeder-ServoPatent erleichtert den Auszug der Schwerlast-Schubladen mit einer Nutzlast ≥ 2.500 kg.

Blechlager-Auszugs-System mit einschwenkbaren Auszugs-Rollwangen, dauerhaft absatzfreier Schienenübergang zwischen Block- und Schwenk-Schienen, da verschweißt – nicht verschraubt! Ständerwerk in verwindungssteifer L-Ständer-Rahmen-Bauweise für dauerhafte Lotrechtigkeit ► 20 Jahre Funktions-Garantie – eine Investition für Generationen.

Funktions-Sicherheit bei einschwenkbaren Auszugs-Rollwangen:
Die Rollen-Spurkranz-Führungen an den Laufflächen der Schienen allein sichern die Schubladen verlässlich gegen Absturz ohne zusätzliche BG-nonkonforme Maßnahmen bei seitlichen Zusatzkräften (z.B. Staplerstöße). Starkmagnete fixieren die ausgeschwenkten Auszugs-Rollwangen selbsttätig in ihrer 90°-Position, ohne dass BG-nonkonforme mech.-manuelle Arretierungen erforderlich sind.

Der storemaster® – Rollkomfort bei Systemen mit Fachauszügen:
Jeder Wechselwagen läuft 8-fach gelagert in speziellen Leichtlauf-Kugellagern auf chromatierten Vollstahl-Spurkranz-Rädern (keine Leichtbau-Blechgehäuse-Rollen oder Kugellager zweck-entfremdet als Rad) mit doppelter Achslagerung sicher und verkantungsfrei auf feuerverzinkten (10-fache Abrieb-Resistenz gegenüber lackierten Oberflächen), glatten Laufschienen ohne Schmutztaschen, da ohne Auf- oder Abkantungen. Perfekte Absturz-Sicherung mit Automatik-Funktion gemäß UVV bei einschwenkbarer Ausführung. Spezielle Schwerlast-Präzisions-Block-Scharniere mit Dauerschmierung sichern bei einschwenkbaren Auszugs-Rollwangen dauerhaft absatzfreien Schienen-Übergang in den Auszugsbereich – dauerhaft und wartungsfrei.

Arbeits-Sicherheit u. Unfallverhütung (Arbeitsschutz) gemäß int. gültigen Standards:
storemaster® erfüllt folgende, durch Nachbesserung nicht mehr zu behebende UVV-Arbeitsschutz-Voraussetzungen, ohne die eine Inbetriebnahme des Produktes den BG-Versicherungsschutz bleibend gefährdet: Ausschluss menschlichen Versagens durch Unterlassung der Betätigung von Sicherheits-Einrichtungen:

  • selbsttätige Fixierung ausgeschwenkter Rollschienenwände ohne manuelle Feststeller
  • selbsttätige Abstützung ausgeschwenkter Rollschienenwände ohne manuelle Feststeller
  • selbsttätige Kipp-Sicherung der Rollschienenwände gegen Schubladen-Absturz
  • selbsttätige Schubladen-Absturzsicherung durch automatische Verriegelung zwischen Auszugs-Rollwänden und ausgezogener Schublade

ohne Einbuße des Rollkomforts – ohne manuelle Feststelleinrichtung

MasterTower® einschl. Kran-Vakuum-Technik

Alleinstellungs-Merkmale

  • Komfortables Paket-Einlagern anstatt Blech für Blech mit patentiertem PalEx Entpalettierer, dank der storemaster® Schubladen-Tiefensteg-Rahmen-Konstruktion (Erfindung von 1995) mit verschubsicherer Blechpaket-Einbettung
  • TwenTower® Schwerlast-Schubladen-Systeme eignen sich für sämtliche Lager- u. Einlagerungs-Varianten ► wahlweiser Wechsel von Einlagerung ohne Holzpalette auf Einlagerung incl. Holzpalette und umgekehrt.
  • Sicherheitseinrichtungen stellen sich bei der Bedienung des Systems UVV-gemäß automatisch ein und unterliegen dadurch keiner willkürlichen manuellen, d.h. versäumbaren Betätigung.

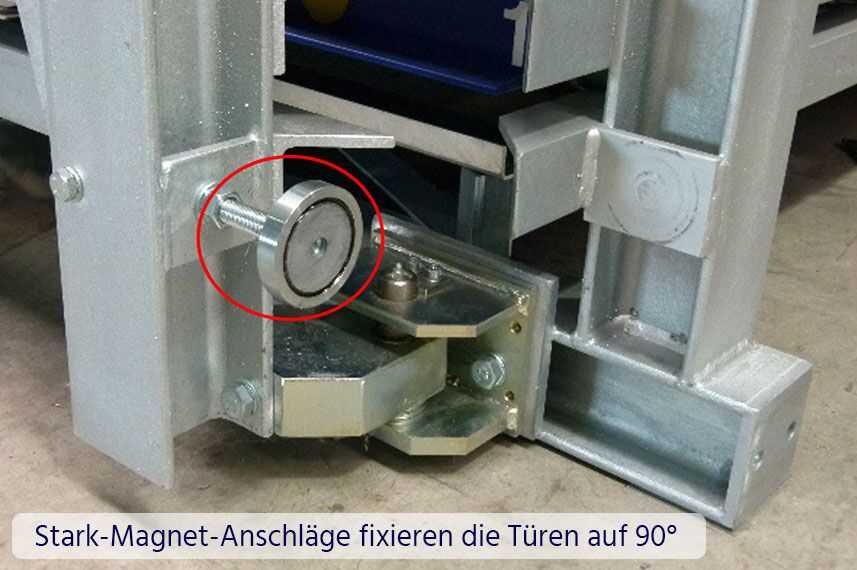

  • Selbsttätige Fixierung ausgeschwenkter Rollschienenwände auf präzise 90° (justierbar) mittels Starkmagnet-Haftung – löst sich wiederum selbsttätig beim Einschwenken ohne Rastbolzen usw.
  • mitlaufende L-Ständer-Stützrollen-Elemente für eine selbsttätige Abstützung und Kippsicherung der ausgeschwenkten Rollschienenwände nach Aufnahme der Schubladenlast ohne manuelle Boden-arretierung – unterstützt die Sicherheit gegen Schubladen-Absturz

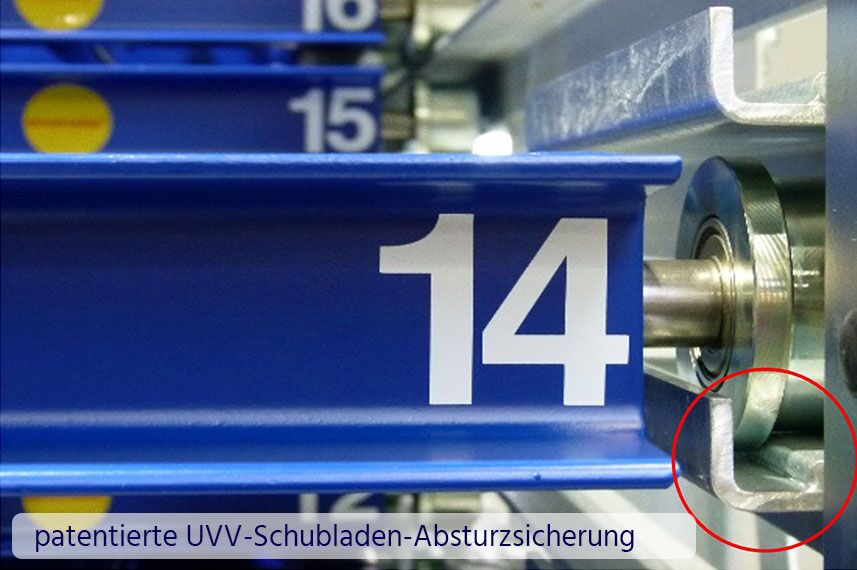

  • 100%-ige Schubladen-Absturzsicherung durch selbsttätiges Spurkranz-Rillen-Zwangsführungs-Patent (DBGM) ohne willkürliche (versäumbare) mechanische Betätigung durch die Bedienungsperson
  • Autom. selbstlösende Feststell-Einrichtungen sichern Ruhe- u. Arbeits-Position gegen unbeabsichtigten Verlauf der Schubladen ohne manuelle Betätigung mech. Sperren
  • Laufschienen ohne Schmutztaschen aus dauerhaft formstabilem Massivstahl (kein Kantblech), abrieb-resistent feuerverzinkt, Laufflächen geschliffen, mit dem Ständerwerk verschweißt (nicht verschraubt) für einen dauerhaft absatzfreien Schienenübergang zwischen Block- u. Schwenk-Schienen-Bereich und der einzig perfekten Schubladen-Absturzsicherung mit Automatik-Funktion gemäß UVV

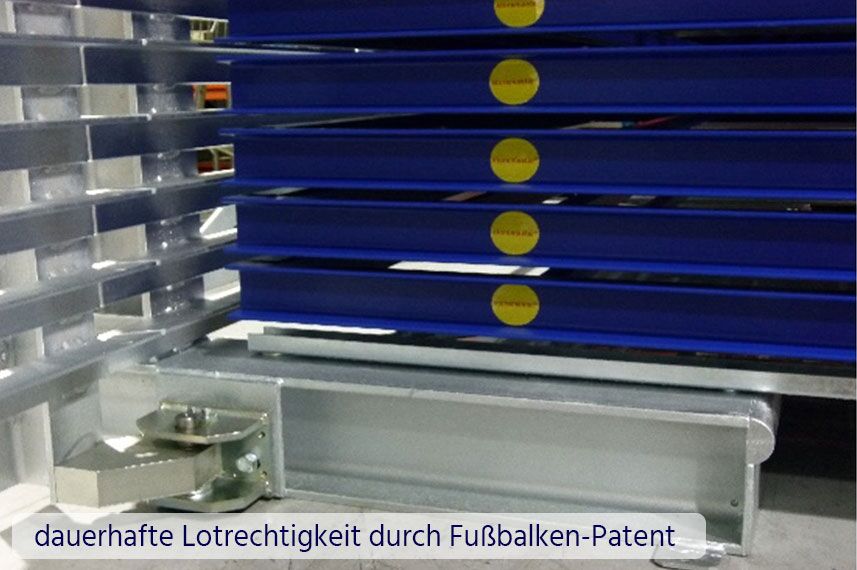

  • Das Formstahl-Patent-Ständerwerk in verwindungssteifer L-Ständer-Rahmen-Bauweise (DBGM) – kein Portal ! – mit verschweißten Fußbalken-Lastverteilern (storemaster® Markenzeichen) allein sichert die dauerhafte Lotrechtigkeit der Ständerwerk-Säulen als Garant für eine zeitlich unbegrenzte, uneingeschränkte Funktionalität des Systems ohne Diagonalkreuz-Feldverbände, was erst den statischen Standsicherheits-Nachweis für die ein- wie auch doppelseitige Ausführung ohne Feldverbände ermöglicht.

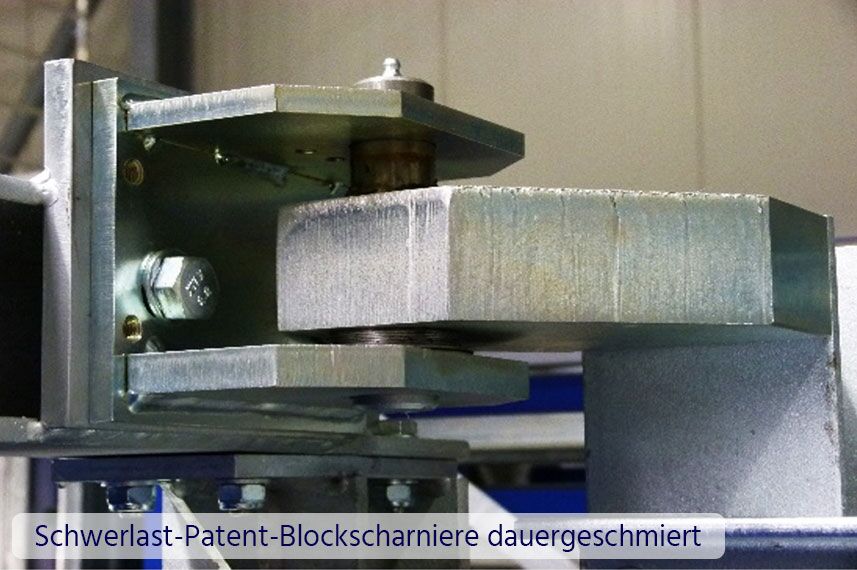

  • Hoch tragfähige, dauer-geschmierte Schwerlast-Block-Scharniere für dauerhafte Fixierung der Ausschwenkwände in ihrer Höhen-Position

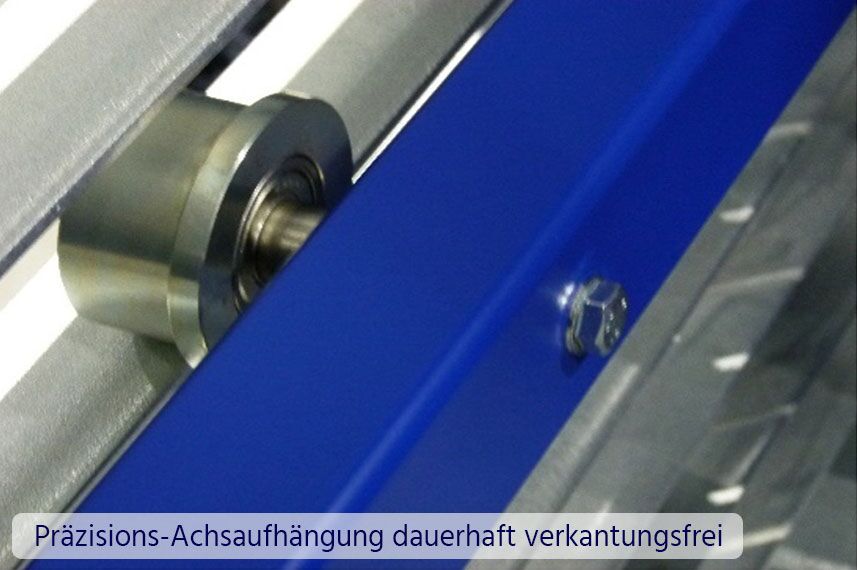

  • Präzisions-Radachsen-Zwillings-Aufhängung für dauerhaft verkantungsfreien Laufkomfort
  • Gehrungsschnitt zwischen den Schienenstößen für einen absatzlosen, gleitenden Rollübergang

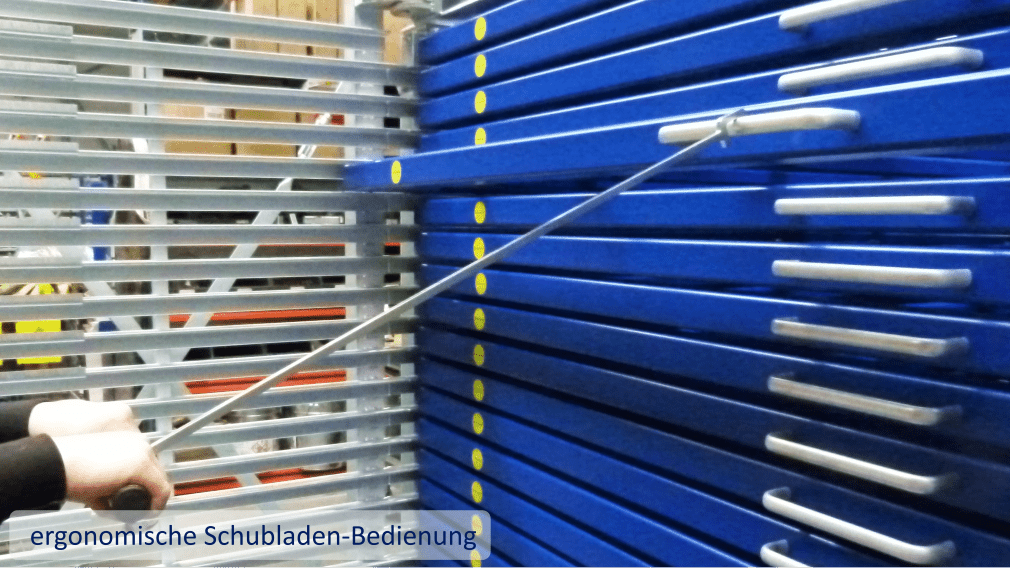

  • Besonders geringe Auszugskraft bei hohen Schubladenlasten ohne Hilfsmittel (Kurbel, usw.)
  • Schubfeder-ServoPatent erleichtert den Auszug der Schwerlast-Schubladen
  • Schubladen zwecks Nutzhöhen-Änderung dem System einzeln entnehmbar
  • Schwerlast-Vollstahl-Spurkranz-Rollen, Laufflächen geschliffen, chromatiert mit doppelten Kugellagern
  • Lagerdichte mit bis zu 25 Schubladen auf ca. 2 m Auszugshöhe
  • Kombinierbare Blech- u. Stabmaterial-Lager mit steckbarer Fachunterteilung
  • Schubladen-Auszug > 100 %
  • UVV-gesicherte Durchschub-Sicherung bei doppelseitiger Ausführung u.13 Schubladen à 3 t Tragkraft auf ca. 2 m Auszugshöhe (manuelle Fehlbedienung ausgeschlossen)
  • OverheadTop Aufsatz-Block nachrüstbar ohne nachträglichen Anpassungsaufwand
  • OverheadTop Aufsatz-Block mit Kragbügel-Lagerebenen für erleichtertes Einfahren der Staplergabel, im Steckraster von 75 mm höhenverstellbar, beidseitig bedienbar – optional für die Kassetten-Lagerung
  • Elektrifizierung bis 10 t / Auszugs-Lagerebene – max. 13 Schubladen (storemaster® Patent)
  • System mit einschwenkbaren Rollschienen-Auszugswänden betriebsfertig blockmontiert
  • Betriebs- und Funktions-Sicherheit gemäß Richtlinien der Gütegemeinschaft RAL-RG 614
  • 20 Jahre Funktions-Garantie
