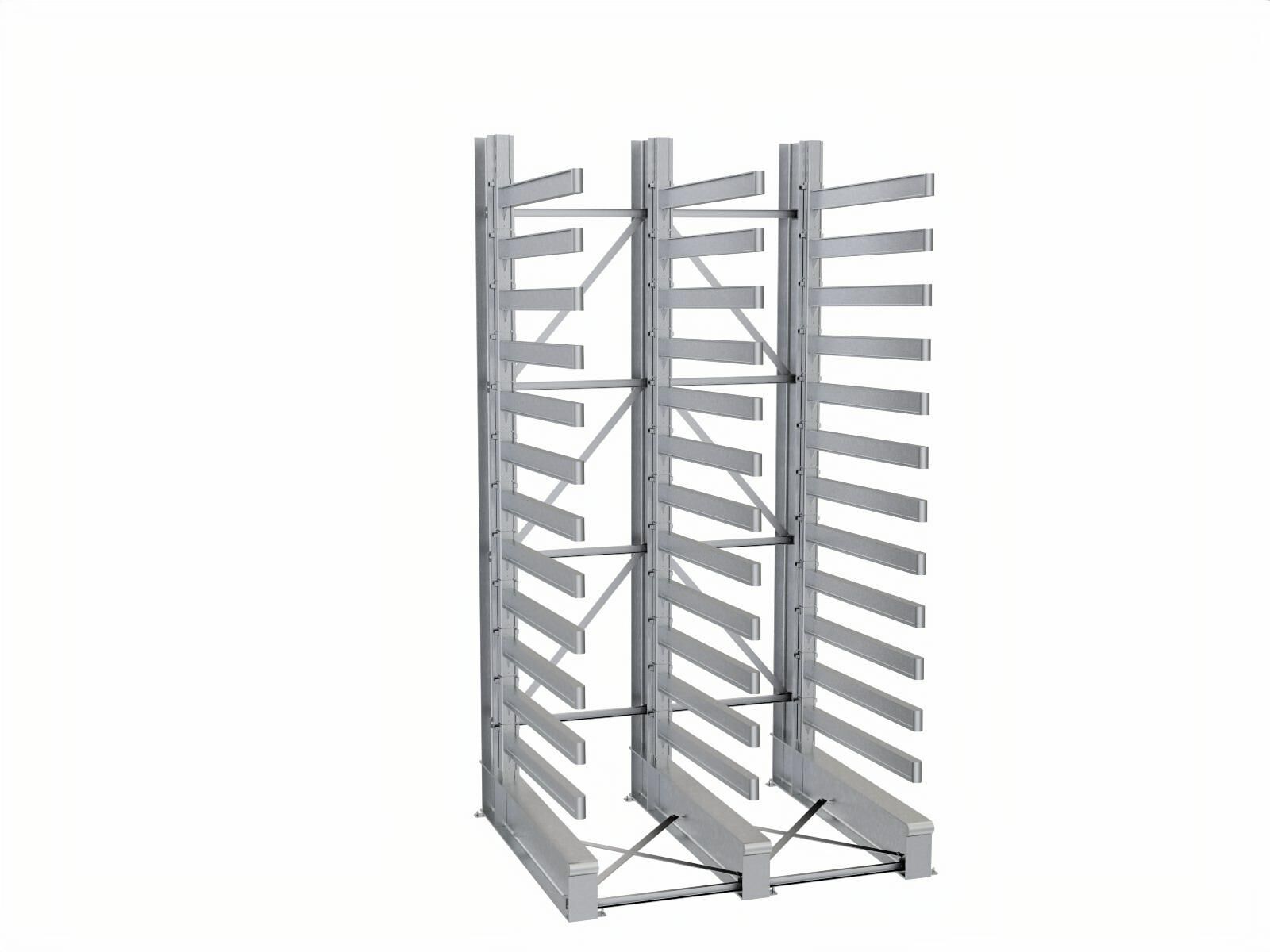

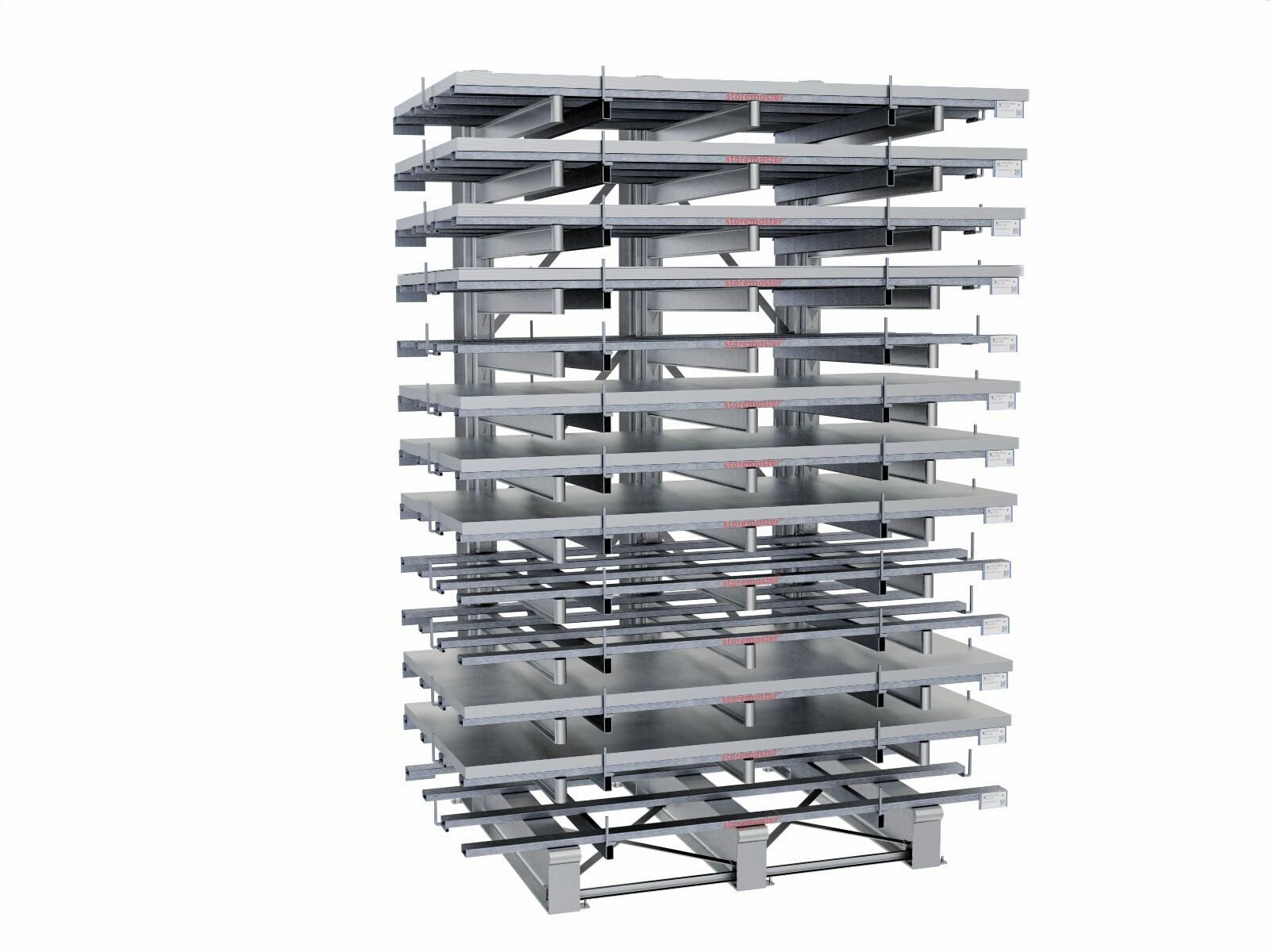

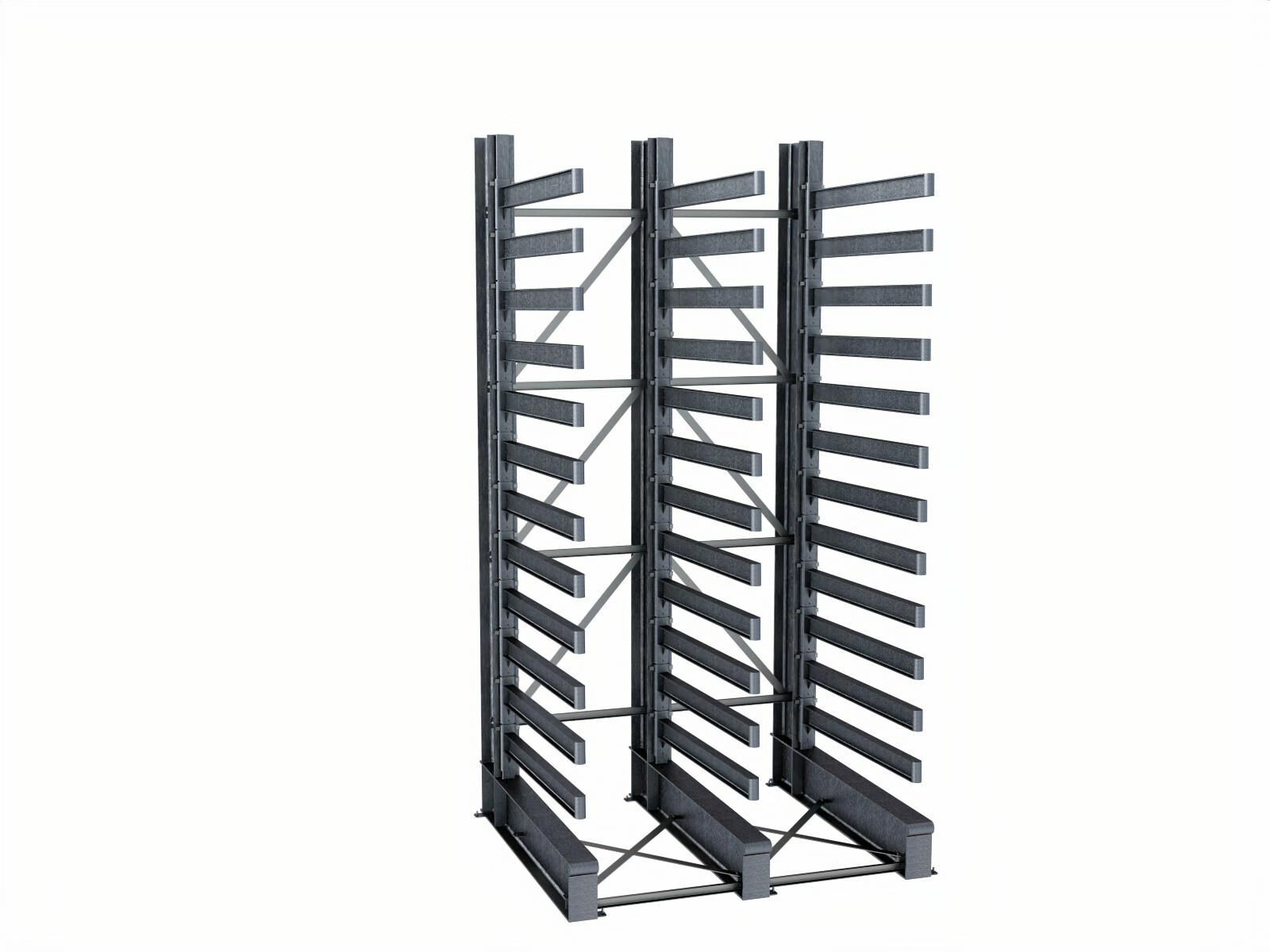

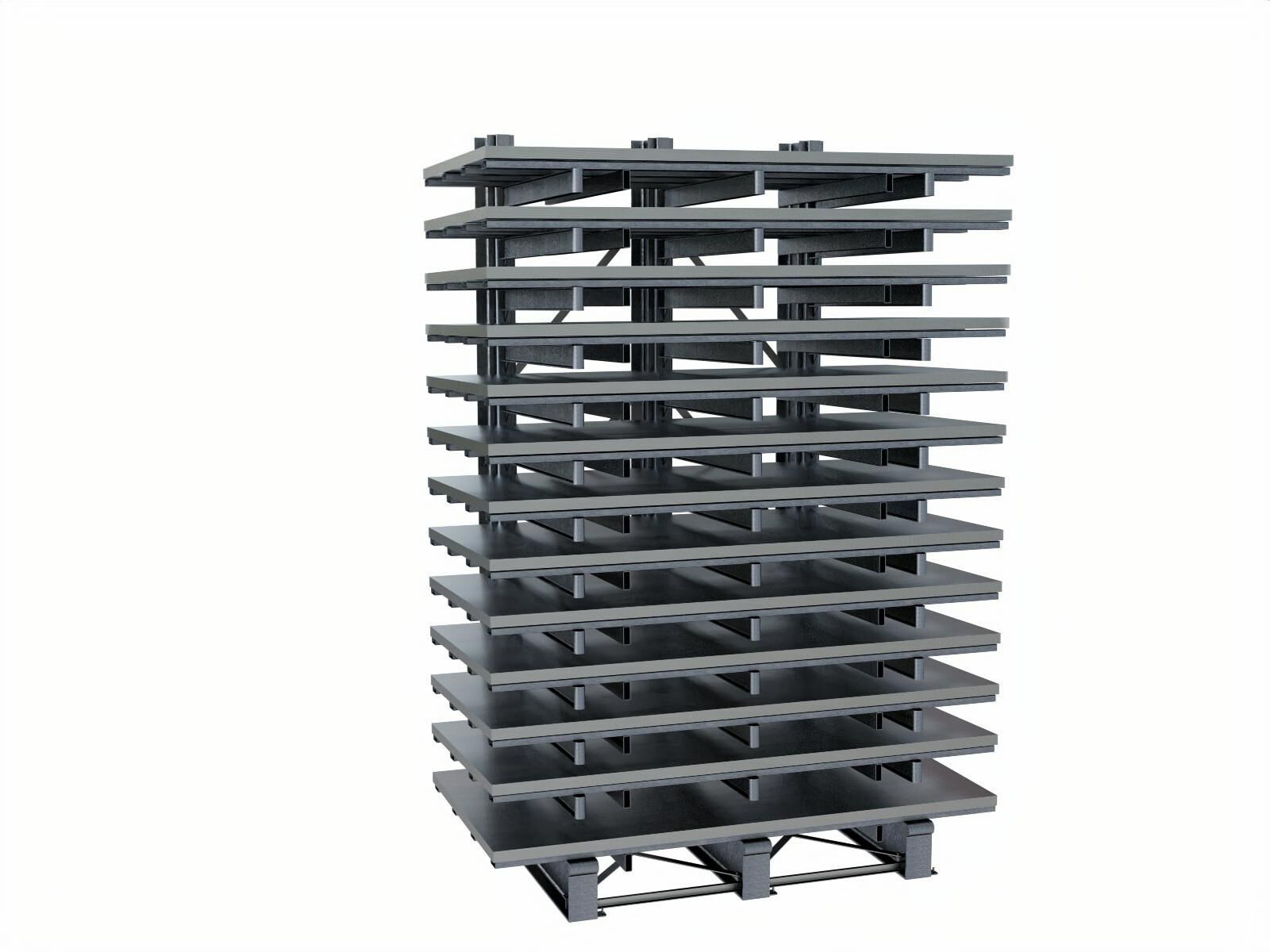

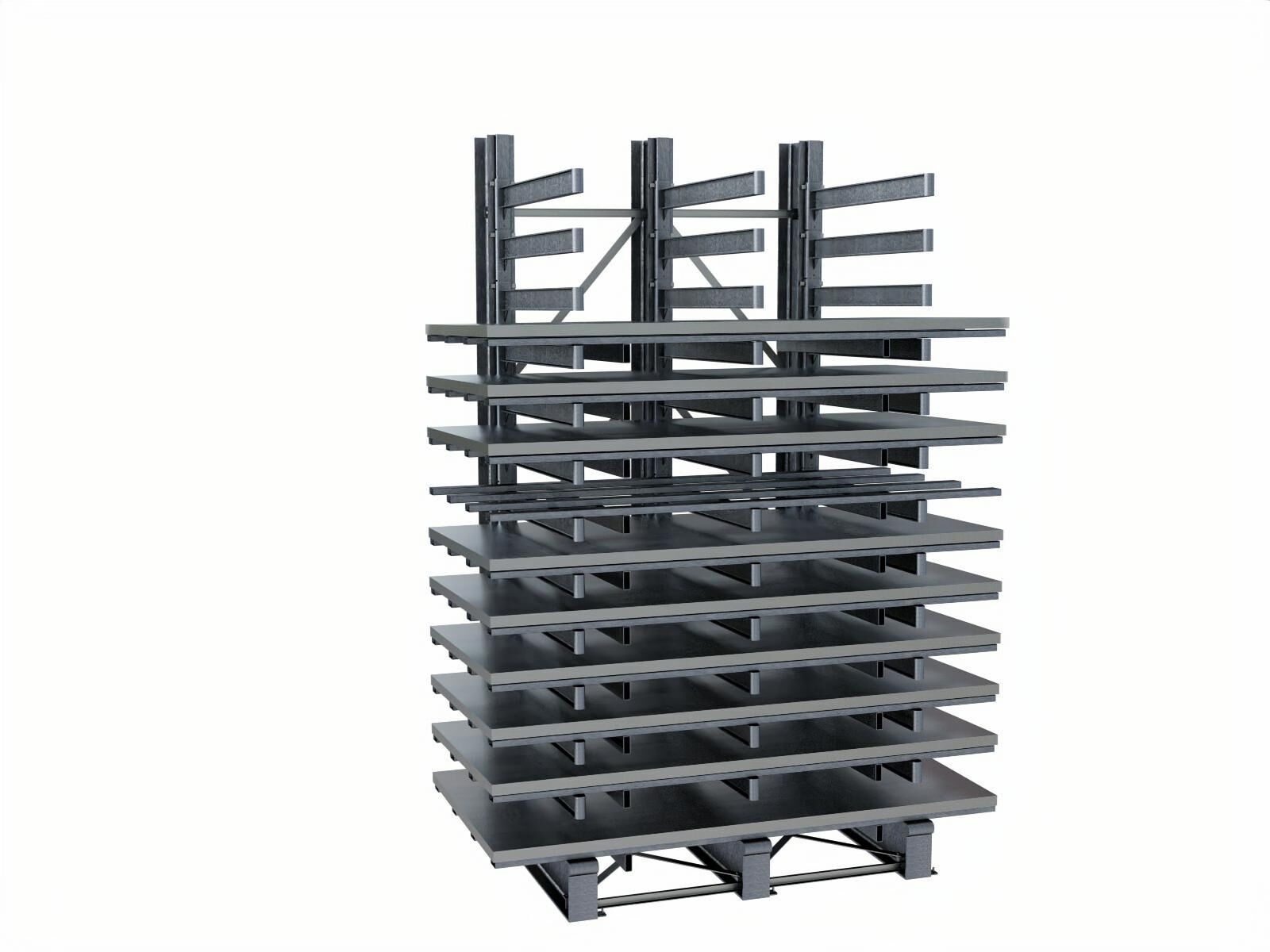

EuroTower® Universal-Blechlager

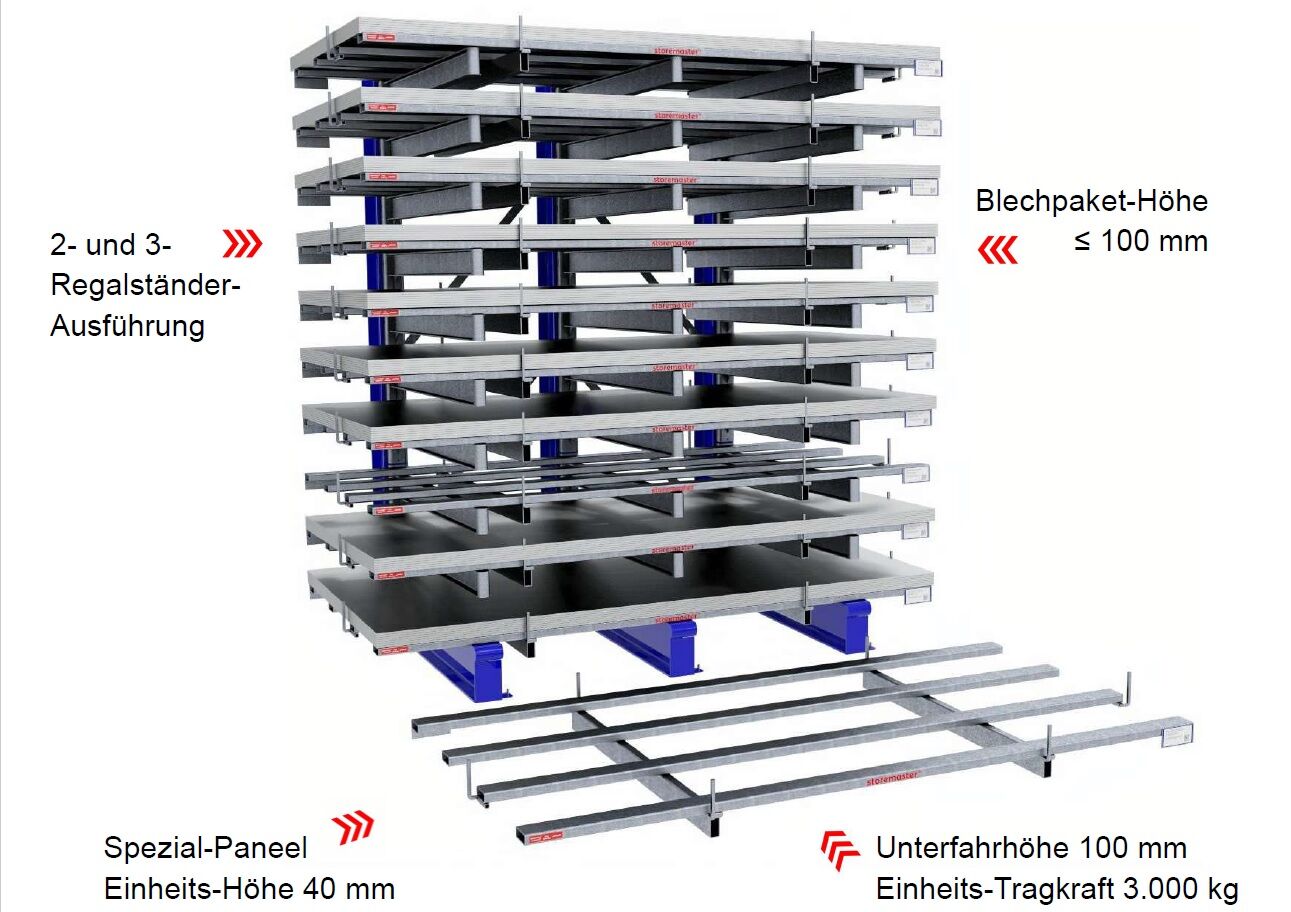

Blechlager-Werksnorm-Regal für Klein-, Mittel-, Groß- und Maxiformat Blechpakete auf euroFLAT® Systempalette mit einer zulässigen Tragkraft von 2.500 kg oder 3.000 kg.

• Patent-Steckriegel-System mit form-schlüssigen, d.h. leicht lösbaren, werkzeuglos verstellbaren Fachträger-Sicherheits-Aufhängungen (kein Verkeilen oder Verklemmen)
• Halbrund-Massivstahl-Kantenschutz an Fußbalken und Fachträgern
• Fachträger höhenverstellbar im 75 mm Steckraster
• Regalsäule mit Durchschub-Sicherung, gesperrt gegen Überlastung durch Fehlnutzung, stat. Auslegung, Durchbiegung und erhöhte Kippsicherheit gemäß RAL-RG 614 der Gütegemeinschaft für Lager- und Betriebseinrichtungen und DIN EN 15635 zul. Durchbiegung l/200, Sicherheit gegen Bruch 2-fach
• Fußboden-Flächenpressung < 50 kg/cm²
• Fußbalken mit Dübellaschen für bauseitige Bodenverankerung (kippsicher ohne zugfeste Verankerung am Boden durch exklusive storemaster® Konstruktions-Merkmale – einfache Verdübelung wahlweise nur gegen Verschub, optional Fußbalken-Diagonal-Verbände ganz ohne Verdübelung

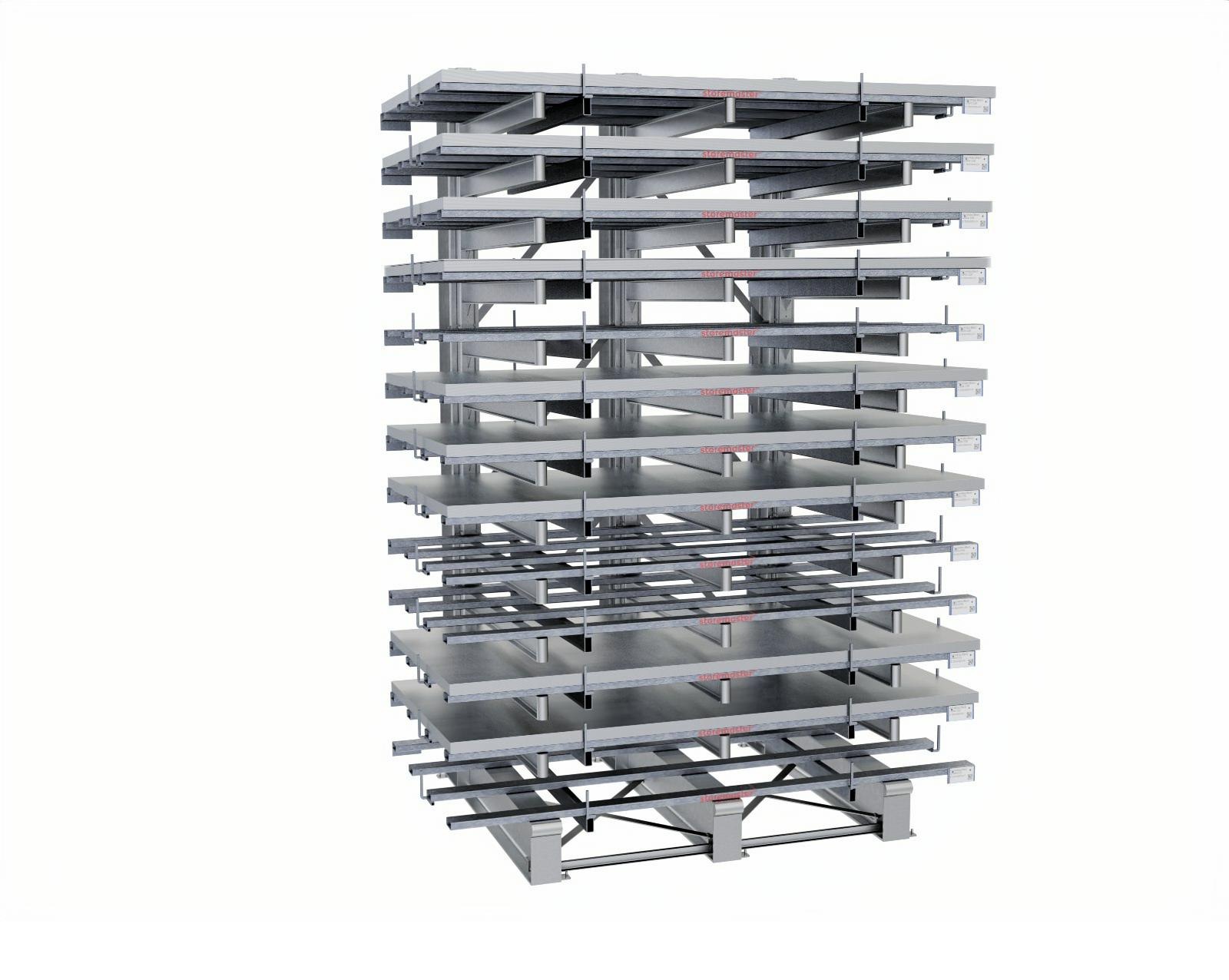

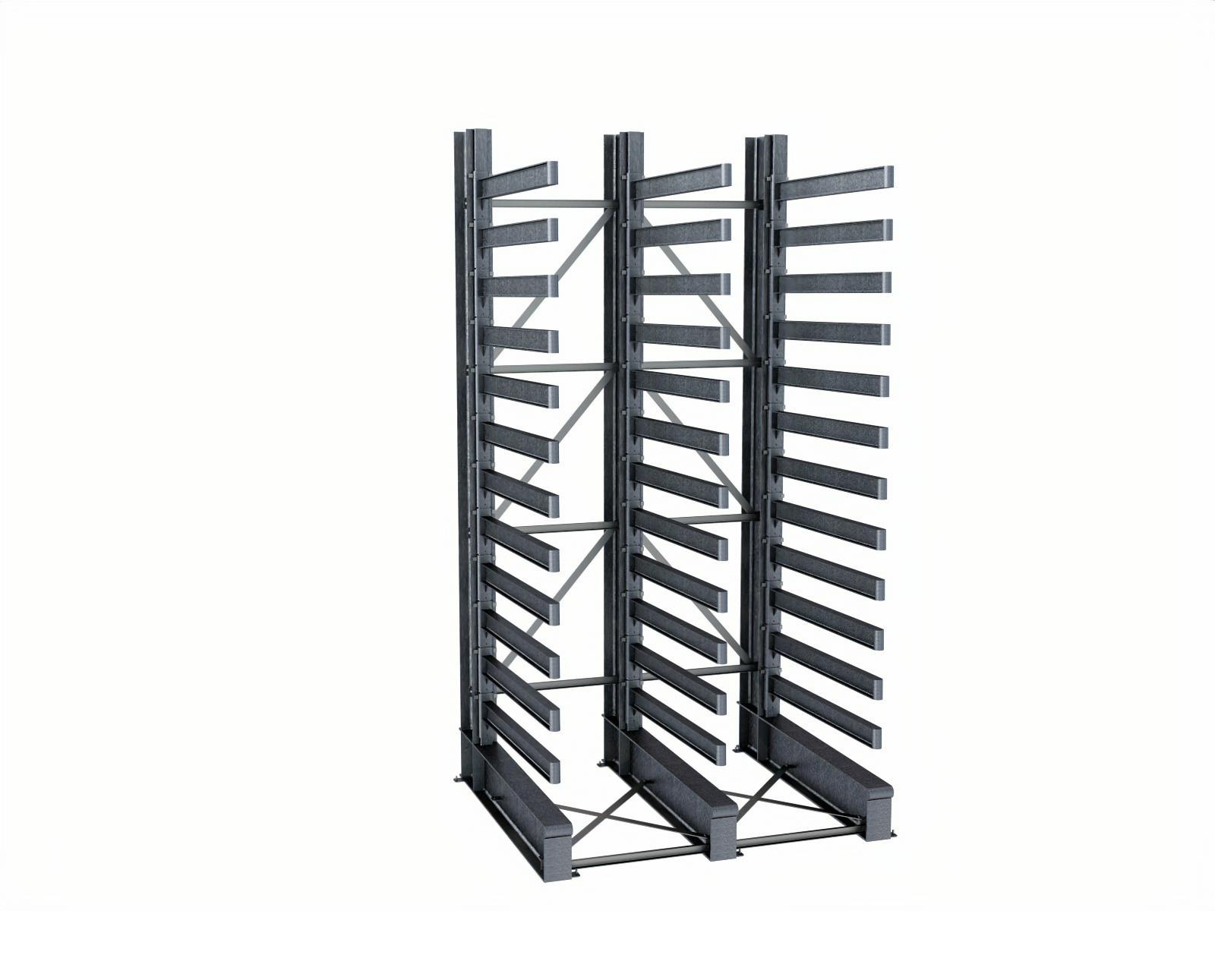

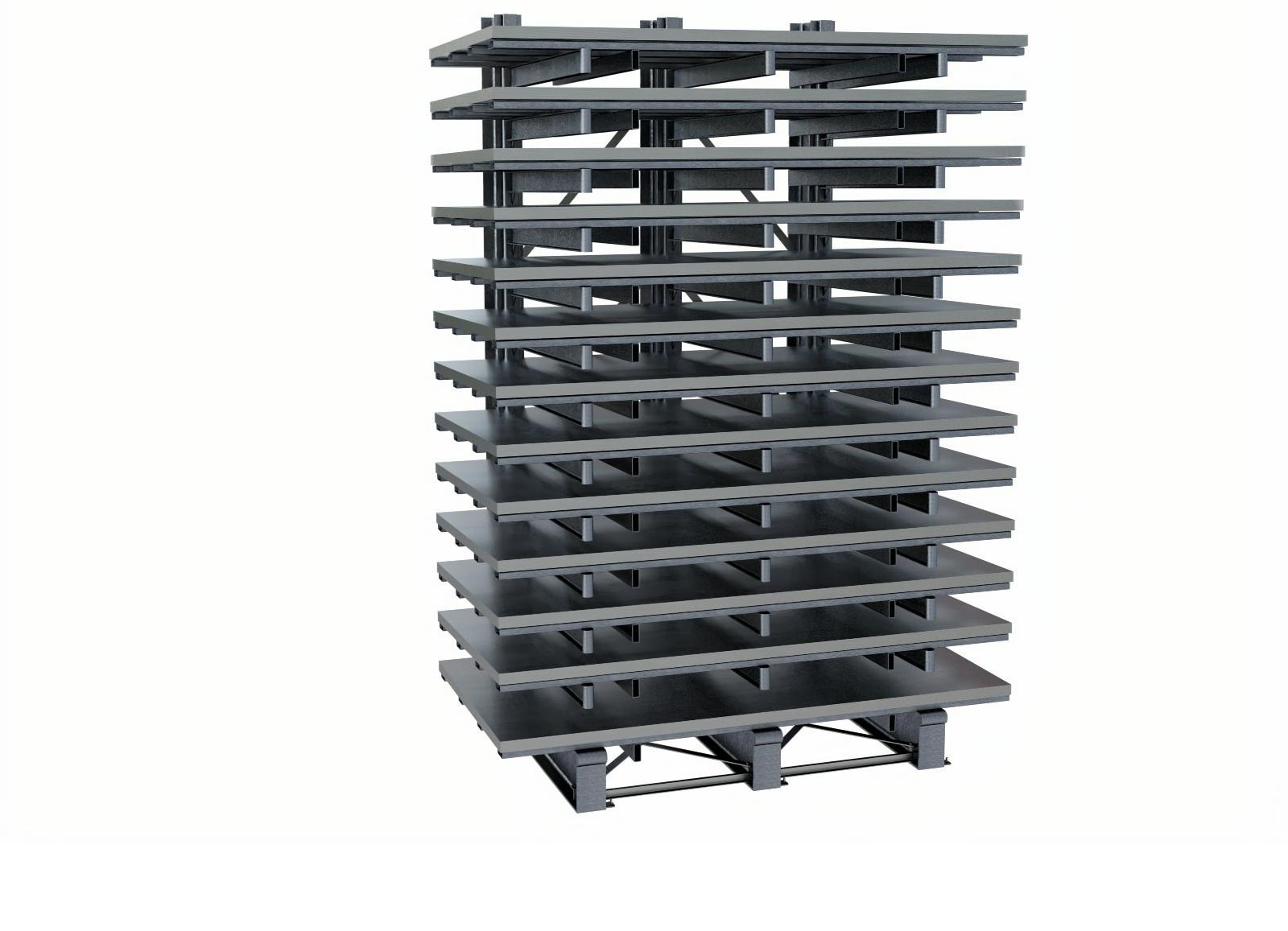

• Regal-Konstruktion gegen Abrieb und dauerhaften Korrosionsschutz total tauchfeuerverzinkt nach DIN EN ISO 1461

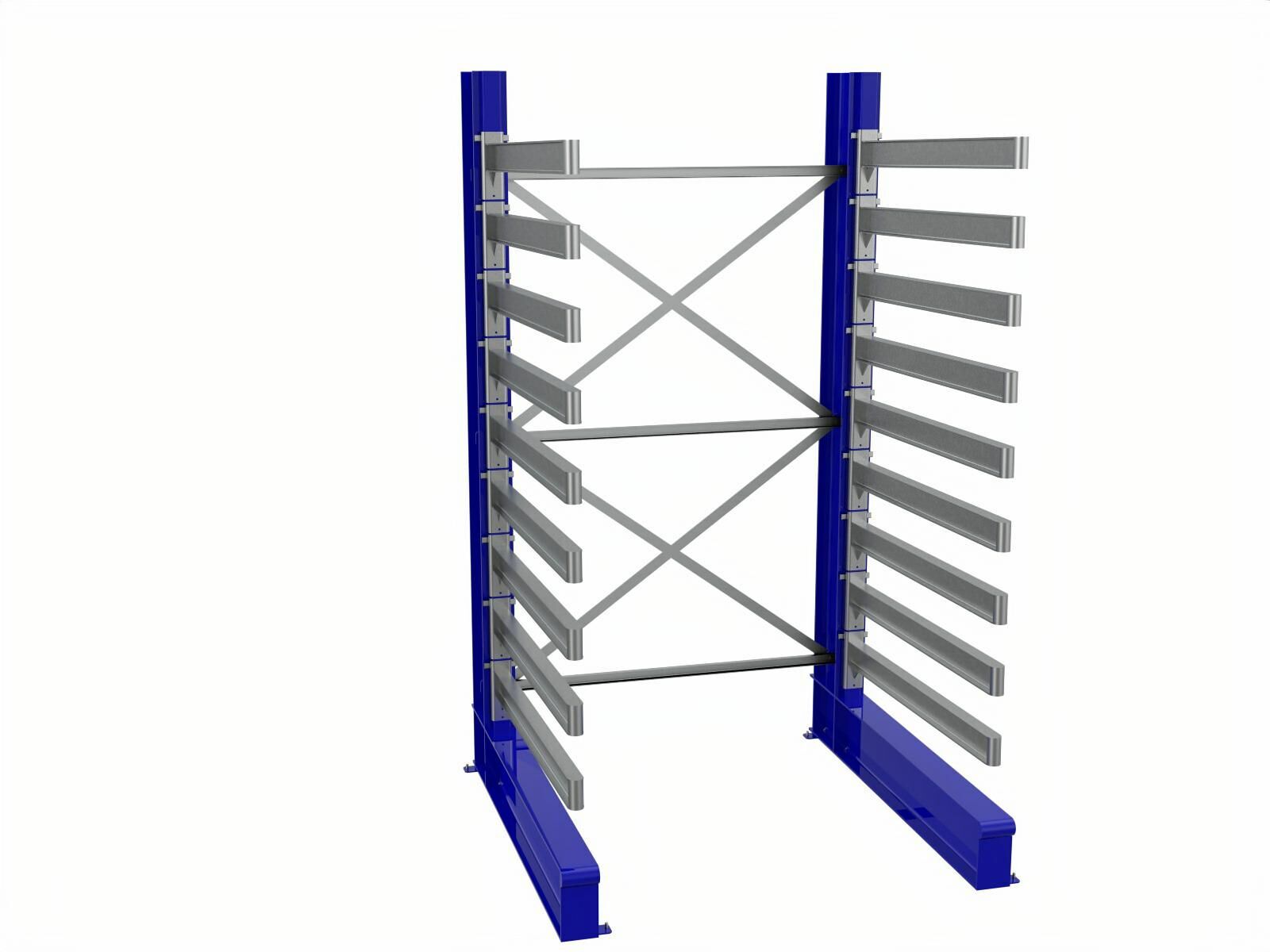

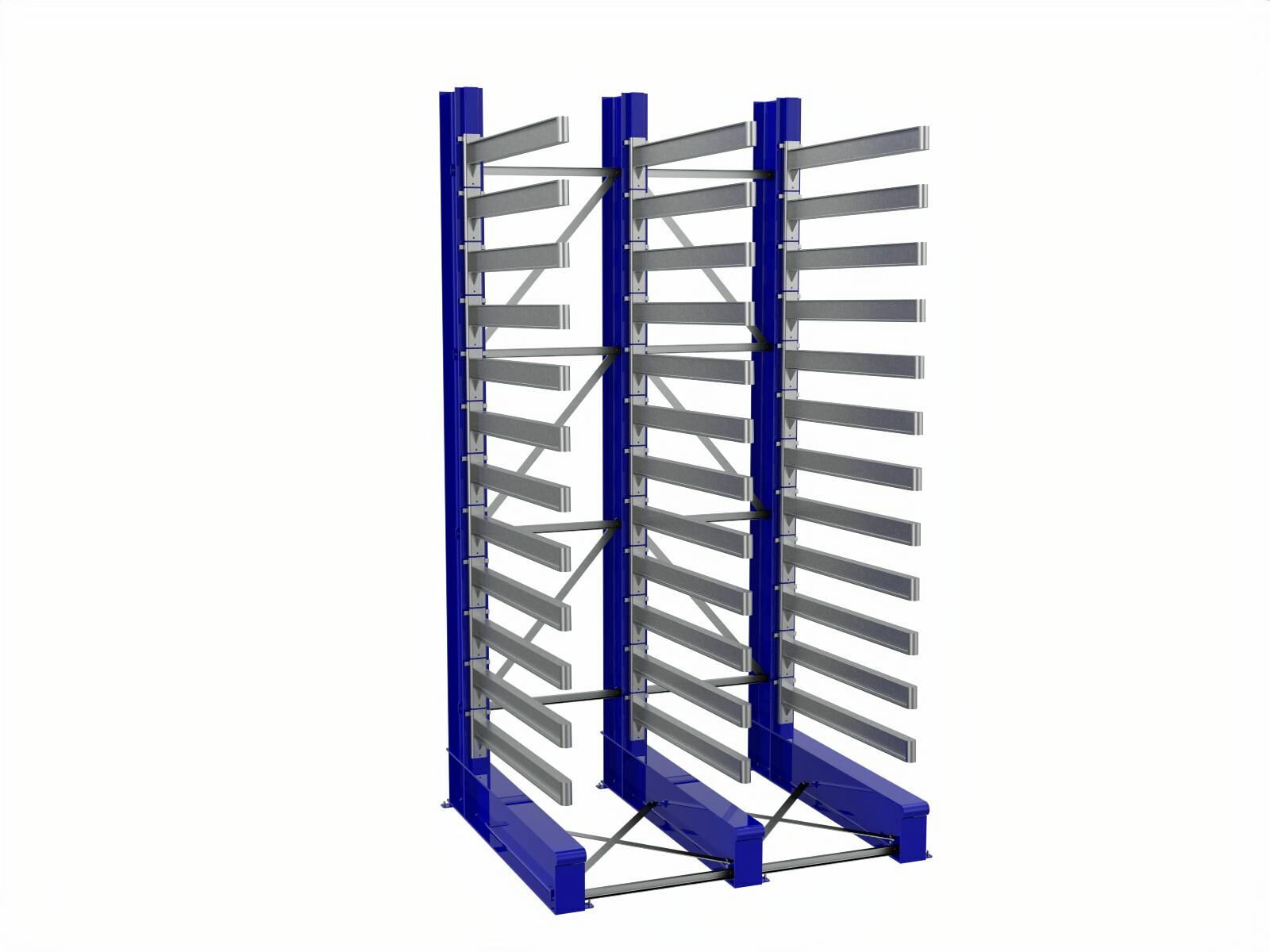

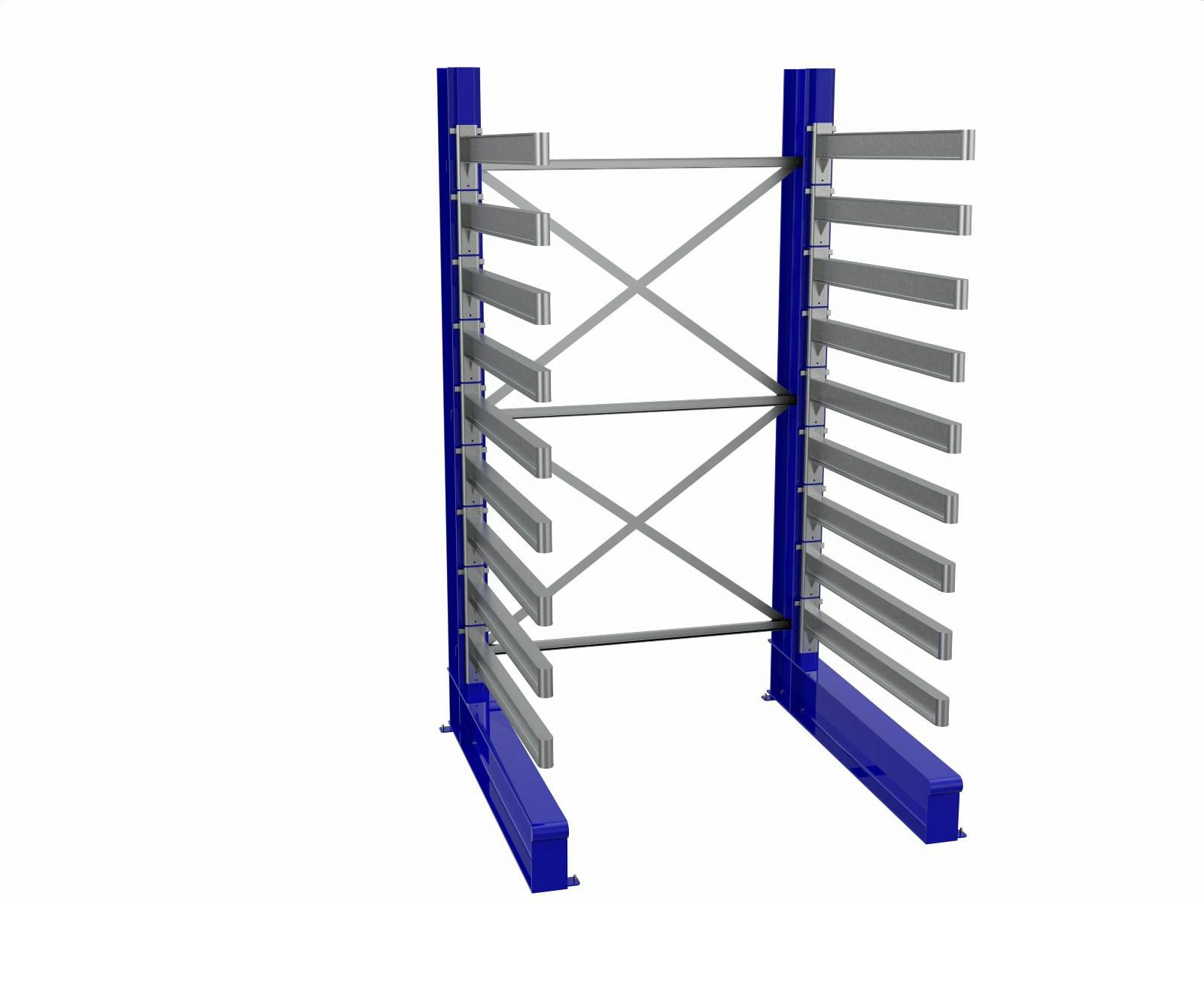

• Ständerwerk auf Wunsch lackiert in Farbtönen nach RAL Classic
• inkl. Bodenanker, Aufbau- und Betriebs-Anleitung, sowie Anlagen-Typen-Schilder mit Hersteller- und Regaldaten gemäß BG-Vorschrift.
• Qualitäts- und Güte-Sicherung gemäß RAL-RG 614 Güte- und Prüfbestimmungen.

Zertifiziert vom Blauen Engel als Mehrweg-Transportverpackung zum Schutz der Ressourcen»

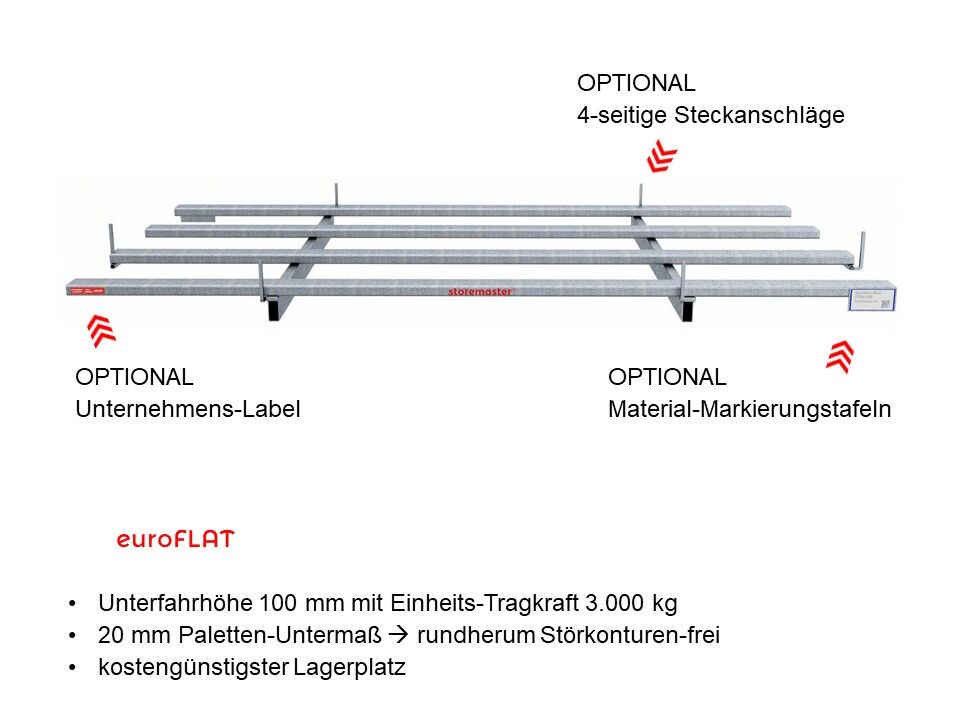

Was die Holz-Einwegpalette kann, kann das kompatible euroFLAT® sowieso – aber was die Holzpalette nicht bietet, ist von entscheidender Bedeutung, nämlich:

• es ermöglicht steckbare Anschläge für einen sicheren innerbetrieblichen Transport
• es ermöglicht verdeckte Aufnahmen für die steckbaren Anschläge ohne Störkonturen bei der Beladung an Querteilanlagen
• es erübrigt die störenden Anschläge an Maschinenübergabeplätze mit Rechenaufnahme
• es erspart holzfrei die Kosten für eine Brandlast-Versicherung
• es ist eine unverwüstliche Umlaufpalette, universell einsatzbar für vielfältige Transport-Aufgaben
• es erspart holzfrei die Kosten für den fort-laufenden Holzpaletten-Kauf
• es erspart holzfrei die Kosten für eine regelmäßige Holzpaletten-Entsorgung
• es erspart holzfrei die Kosten für mit gewogene Holzpaletten durch einheitliches Tara
• es ermöglicht holzfrei die staubfreie Pflege von Reinzonen
• es vermeidet holzfrei Kosten für Unfälle durch brüchige Holzpaletten
• es liefert holzfrei einen beträchtlichen Beitrag zur Verbesserung von Klima und Umwelt – zukunftsweisend!

System-Kurzbeschreibung:

storemaster® Kragarmregale benötigen aufgrund ihrer besonderen Konstruktions-Merkmale keine nach RAL-RG 614 erforderliche zugfeste Bodenverankerung und sind somit für jede beliebige Bodenbeschaffung geeignet. Bei Einsatz von Fußbalken-Verbänden kann auf Bodenverankerungen – selbst gegen Verschub – gänzlich verzichtet werden.

Die zulässige Durchbiegung für Ständersäulen und Kragarme von l/200, sowie die 2-fache Sicherheit gegen Bruch erfüllt nicht nur die Kriterien für die jährlich vorgeschriebene Regalabnahme, sondern auch den BG-Versicherungsschutz im Falle eines Unfalls am Regal.
(BGR 234 – 4.1.2.3 Durchbiegung – Die maximale Durchbiegung der tragenden Elemente von Lagereinrichtungen bei Einbringung der zulässigen Nutzlast darf für metallische Werkstoffe höchstens 1/200 betragen). Unter Zugrundelegung dieser formellen Tragwerks-Vorgaben wird in Anwendung der Falldaten eines Projektes auf das spez. Formelwerk des Systems die Dimensionierung der tragenden Bauteile (Formstahl) errechnet (Systemstatik). Wegen des statisch unbestimmten Steckanschlusses (Formschluss/Kraftschluss) war es erforderlich, den Nachweis für die Tragfähigkeit (zulässiges Lastmoment) der Bauteil-Verbindung zwischen Ständersäule und Kragarm empirisch zu erbringen, wodurch aus der Systemstatik eine vollständige Typenstatik entsteht, aus der sich eine Ausfertigung für die Prüfung durch Dritte entwickeln lässt, falls vom Kunden gegen Aufwand gewünscht. Auf diese Weise der projekt-bezogenen, individuellen statischen Berechnungen (Fallstatik) sind alle sicherheits-relevanten Aspekte über Gebühr abgedeckt.

Die mit den Fußbalken verschweißten (nicht verschraubten!) Ständersäulen bilden eine dauerhaft sicher fixierte Rechtwinkligkeit zueinander. Die klemmfreie Steckriegel-Verbindung der Kragarme mit der Ständersäule ermöglicht eine schnelle, werkzeuglose Veränderung der Fachhöhen im Steckraster von 75 mm durch das Form-Kraft-Schluss-Prinzip. Unzerstörbare Vollstahl-Kantenschutz-Abweiser schützen vor Beschädigungen durch Stapler-Einwirkungen.

Das System ist von Haus aus tauch-feuerverzinkt und somit dauerhaft korrosions-geschützt auch für den Außenbereich.

ArmStrong® – Kragarmregale werden seit 1998 produziert …
… mit 20 Jahren Garantie!
