CoilStore® vertical
Stockage de bobines pour la manutention des mandrins de chariots élévateurs
Système de stockage pour les surfaces de bobines sensibles
Protection par brevet
DBGM 20 2017 100 112
à partir de 3.567,00€
hors TVA
Délai de livraison : 10-12 semaines
Le stockage des bobines par mandrin de chariot élévateur s'effectue dans des courroies spéciales pour bobines, à haute capacité de charge, résistantes au vieillissement et durablement résistantes à l'usure, qui s'adaptent de manière flexible à la surface de chaque diamètre de bobine. Installation en tant que tour individuelle ou dans une rangée de tours. Standard : 3 emplacements de stockage de bobines par tour (demandes spéciales possibles).
Livraison : franco domicile en Allemagne, parois latérales pré-assemblées

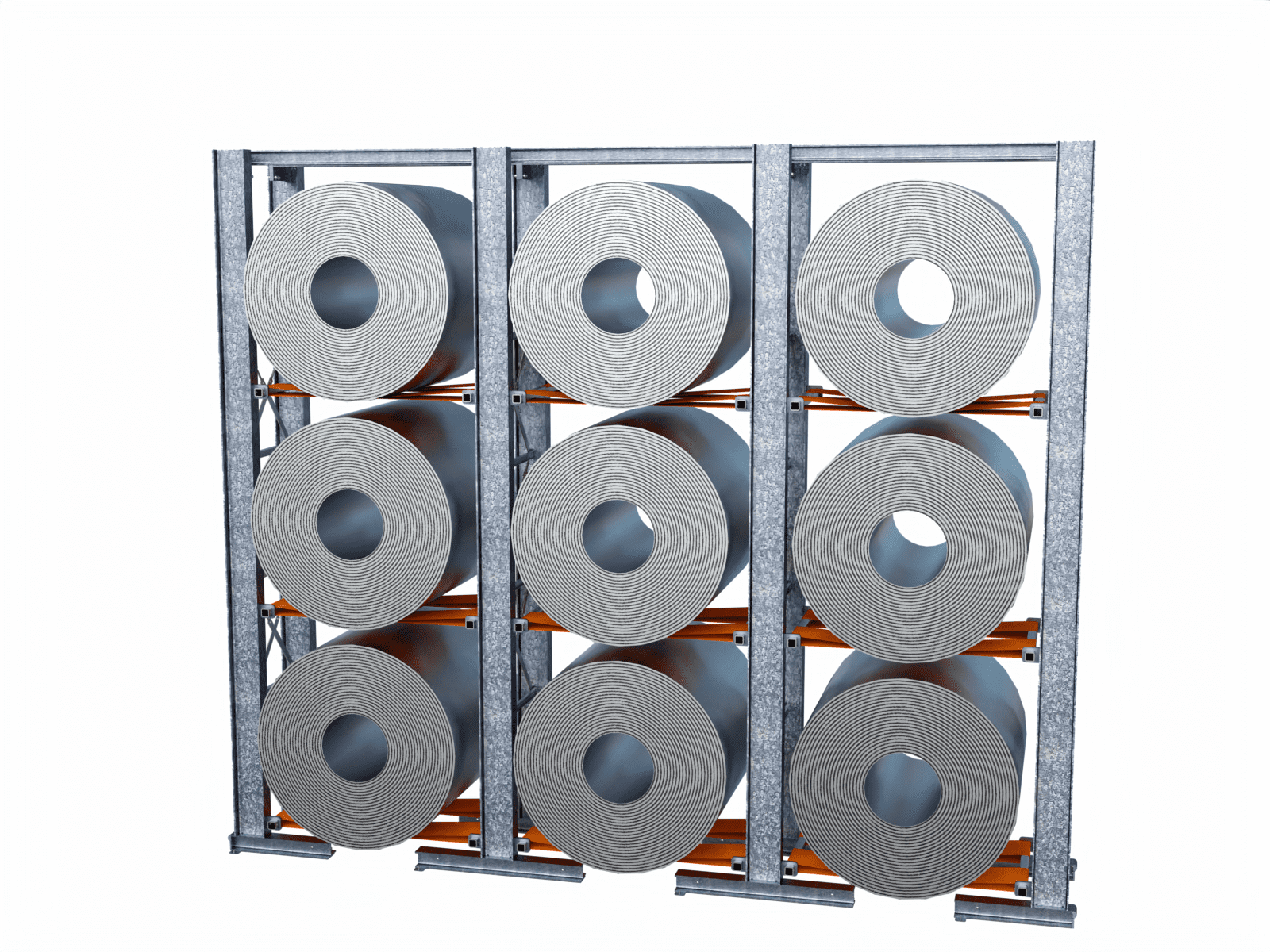

CoilStore système vertical
Le stockage des bobines par mandrin de chariot élévateur s'effectue dans des courroies spéciales pour bobines, à haute capacité de charge, résistantes au vieillissement et durablement résistantes à l'usure, qui s'adaptent de manière flexible à la surface de chaque diamètre de bobine.

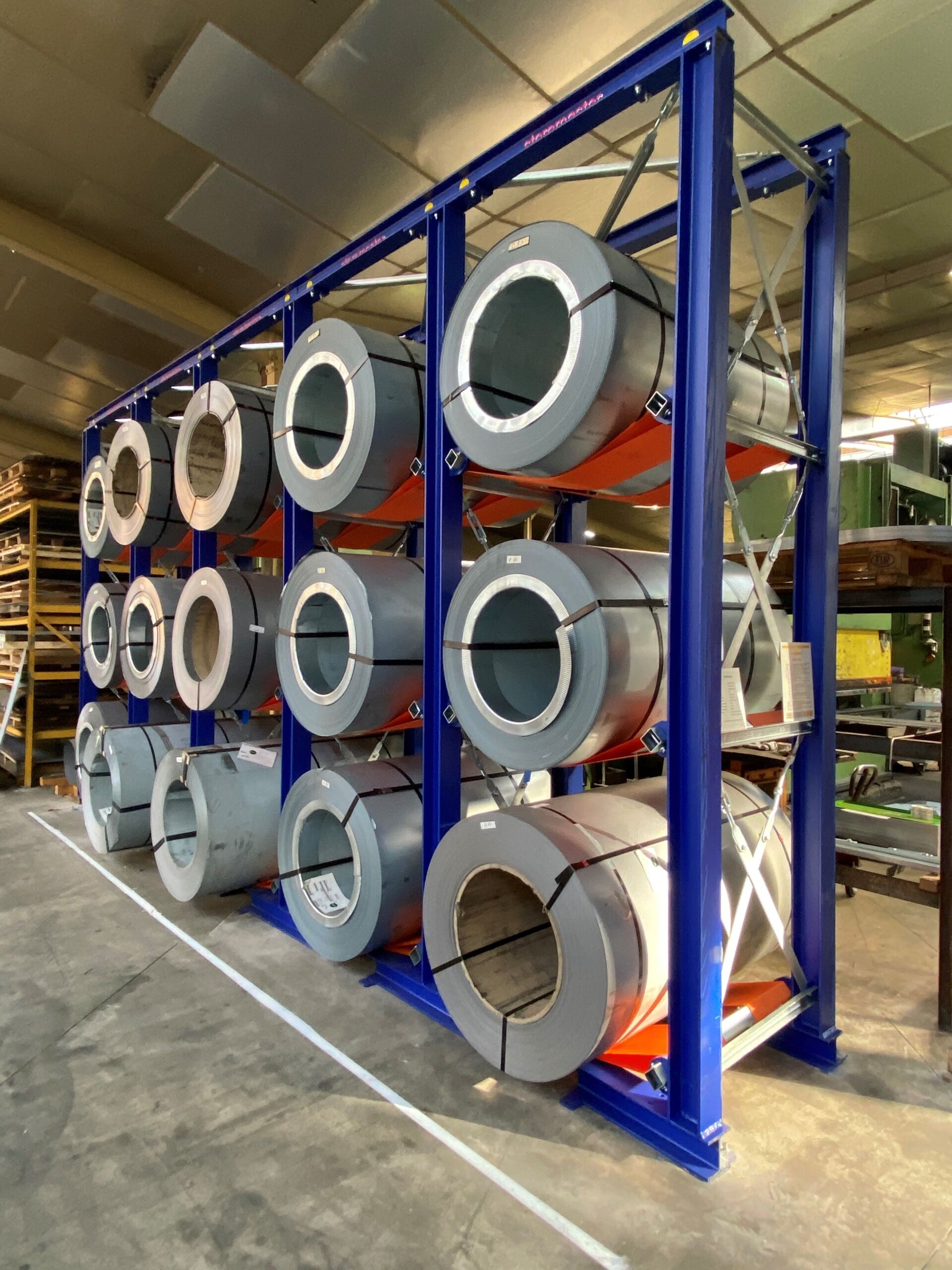

Une solution innovante pour le stockage de vos bobines. Exploitez au mieux la hauteur de votre hall de production ou de votre entrepôt, sans pour autant renoncer à la sécurité du travail ni à une manipulation conviviale des matériaux. Le système de suspension de charge breveté vous offre des avantages dans la manipulation quotidienne de votre chargement. Chaque bobine est posée sur deux sangles de support pour charges lourdes, ce qui préserve la surface. Il en résulte une charge de surface optimale et les points de pression sont évités. Grâce à la flexibilité des sangles, la bobine est maintenue en place quel que soit son diamètre. La construction soudée poteaux-poutres assure une répartition optimale de la charge au sol. Il est ainsi possible de réaliser des charges par travée allant jusqu'à 150 tonnes. Grâce aux façades ouvertes des rayonnages, vos marchandises stockées sont accessibles des deux côtés.
Aperçu des avantages
- Enlèvement de la charge de bobines répartie uniformément sur une large surface, ce qui permet un stockage en douceur en évitant la pression du trait.
- Pas de points de pression, de blessures superficielles ou d'aplatissement.
- Densité de stockage élevée, car sans supports de casiers, cadres de rangement et palettes en bois
- Concept universel pour les bobines jusqu'à 20 tonnes et 2 000 mm de largeur de bande
- Dimensions des étagères modulables en fonction des besoins
- Manipulation par chariot élévateur et mandrin de transport

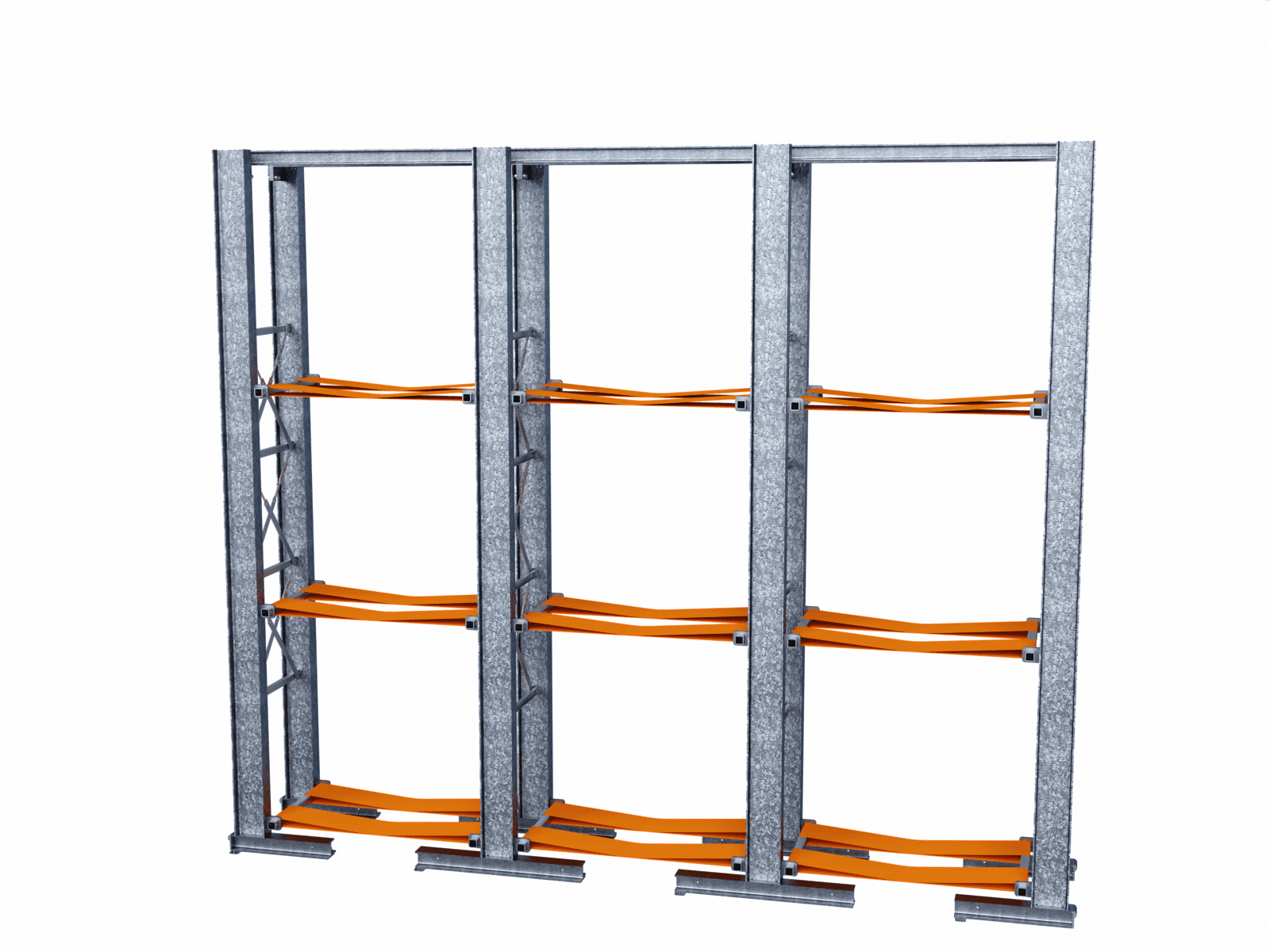

- Stockage sur 2 sangles pour charges lourdes
- sangles de charge de réception de bobine brevetées
- s'adapte de manière flexible aux différents diamètres de bobine
Formes de construction

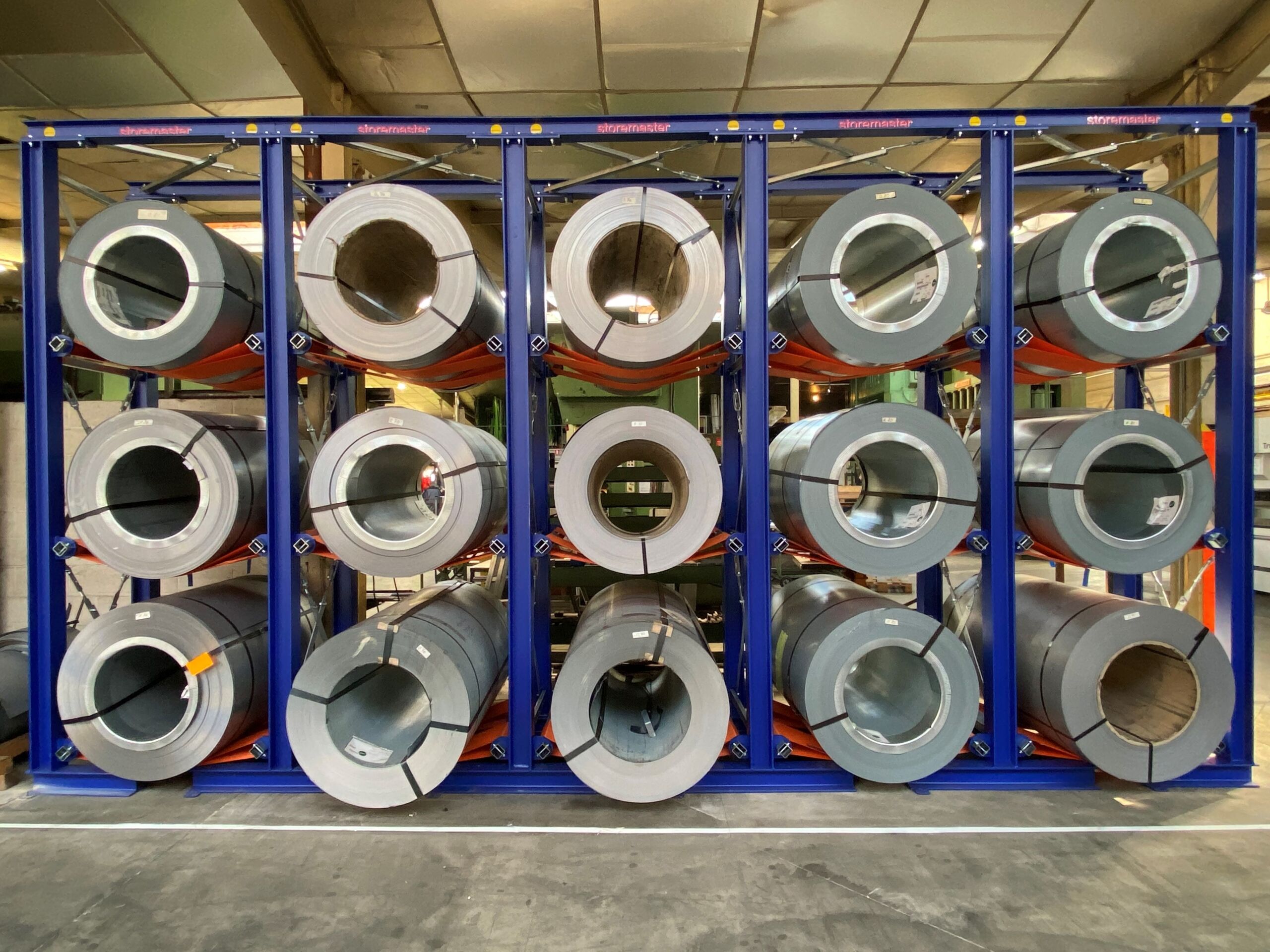

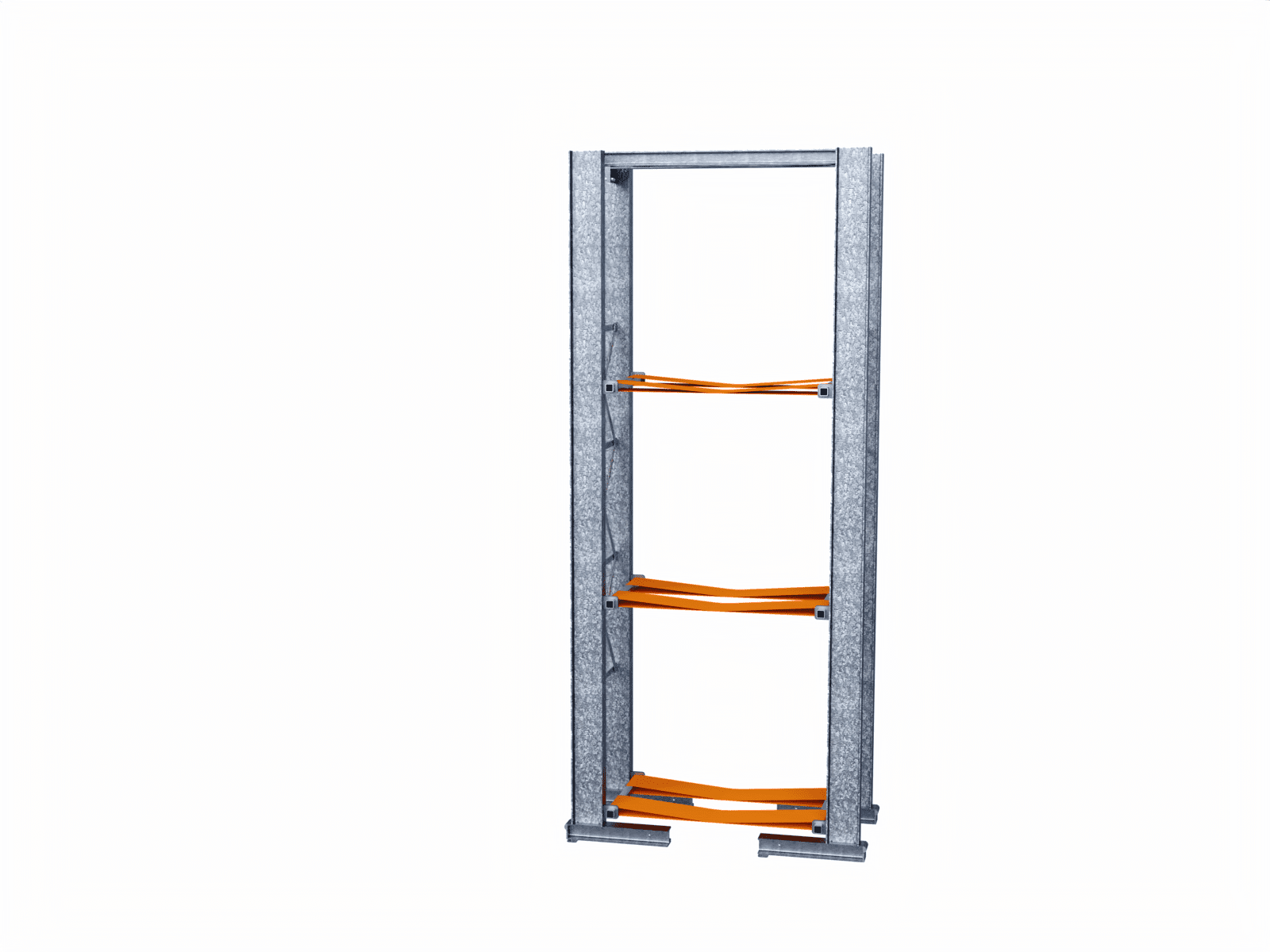

- Tour unique ou en série de tours
- presque toutes les largeurs et longueurs de bande
- utilisation possible des deux côtés
- convient pour une utilisation en intérieur et en extérieur

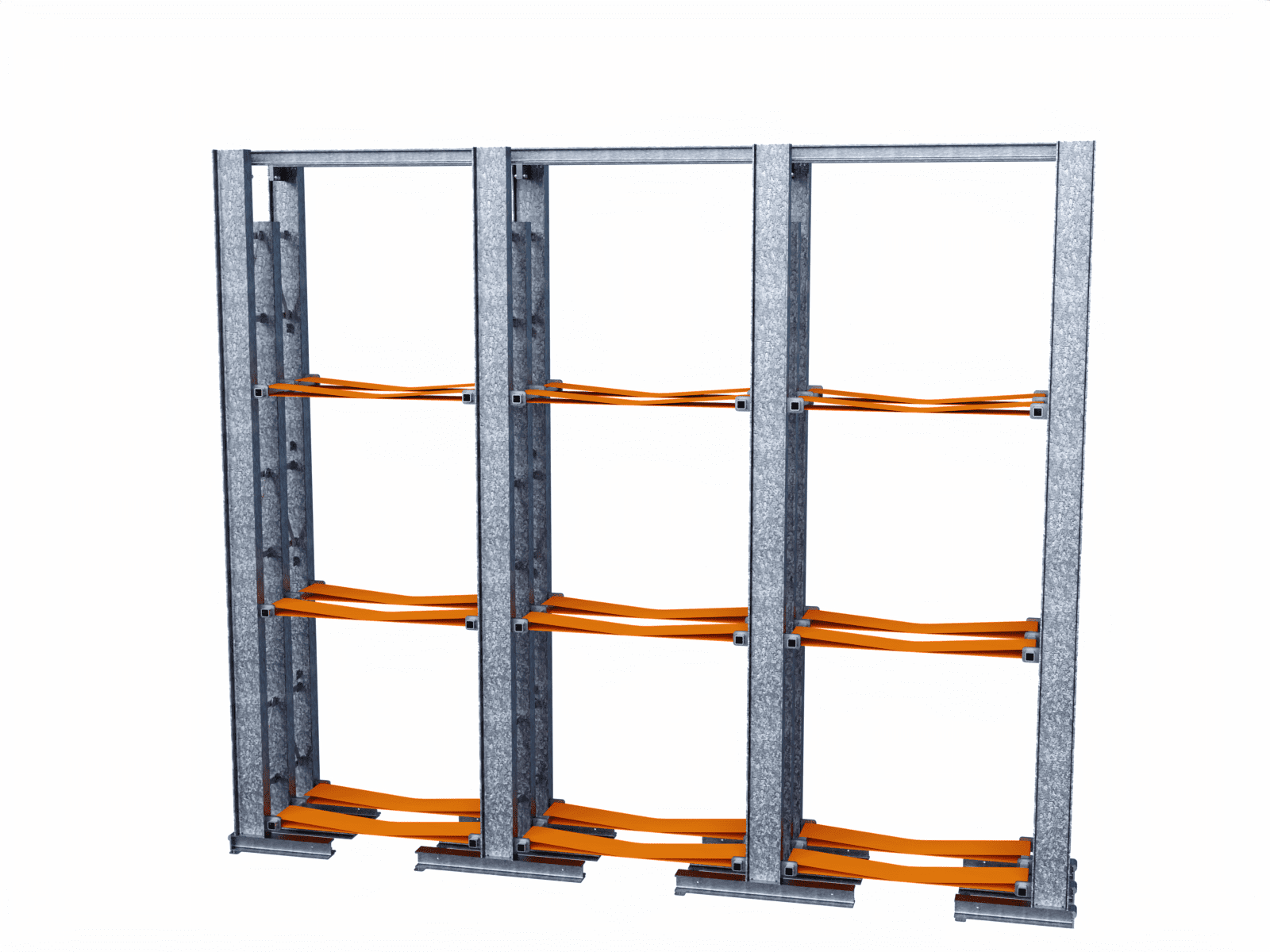

poutres soudées :
- assurent durablement l'aplomb des montants de rayonnage ⇒ garantie de fonctionnement illimitée
- remplacent les formations de terrain menacées de destruction par des fourches de chariot élévateur
- optimisent la répartition de la charge sur une large surface, même si la qualité du sol est médiocre
Dimensions du rayonnage
Largeur du champ : diamètre de la bobine + 380 mm
Largeur de la ligne de rayonnage : x*largeur de l'unité + 260 mm
Profondeur de l'étagère : 1000 mm
Hauteur du compartiment : diamètre de la bobine + 100 mm
Hauteur de l'étagère : 3*diamètre de la bobine + 600 mm
Sangles à bobines
La surveillance et le contrôle des élingues en fibres chimiques (100 % polyester) doivent être effectués au moins une fois par an par un expert (personne qualifiée selon § 10 BetrSichV). En fonction des conditions d'utilisation et des conditions d'exploitation, d'autres contrôles par un expert peuvent être nécessaires dans l'intervalle. En raison des contraintes auxquelles sont soumises les élingues, il est fortement recommandé de fixer des périodes de contrôle plus courtes qu'une fois par an. Les élingues en fibres synthétiques doivent être surveillées pendant leur utilisation afin de détecter tout défaut apparent. Si des défauts affectant la sécurité sont constatés, les élingues doivent être retirées de l'utilisation. Les élingues en fibres synthétiques contaminées par des substances agressives ou autres substances dangereuses pour l'utilisation doivent être soigneusement inspectées et, si nécessaire, contrôlées, par exemple par le fabricant. Les élingues en fibres synthétiques utilisées comme élingues n'ont pas de date limite d'utilisation si elles sont utilisées conformément à leur destination et contrôlées régulièrement. Il n'existe pas de durée d'utilisation maximale prédéfinie selon la norme DGUV 209-061.
Nous avons rassemblé les téléchargements suivants concernant ce produit :
DVS-Zert - Conformité du contrôle de production en usine
DVS-Zert - Certificat de soudage
Entrepôt avec un dispositif d'arrimage de la charge 20-2017-100-112
RAL-RG 614 Dispositions relatives à la qualité et au contrôle
Formulaire de contrôle des étagères
Certificat de soudage selon EN 1090-1 + EN 1090-2_certificat
Directives relatives aux chariots élévateurs-1 BGI 545
Prévention des accidents dans les entrepôts
Aucun téléchargement trouvé.
Informations du fabricant
storemaster GmbH & Co. KG
Reihekamp 1
30890 Barsinghausen
Allemagne
Personne responsable de l'UE
Ingénieur diplômé Dieter Karl Artur Paul
