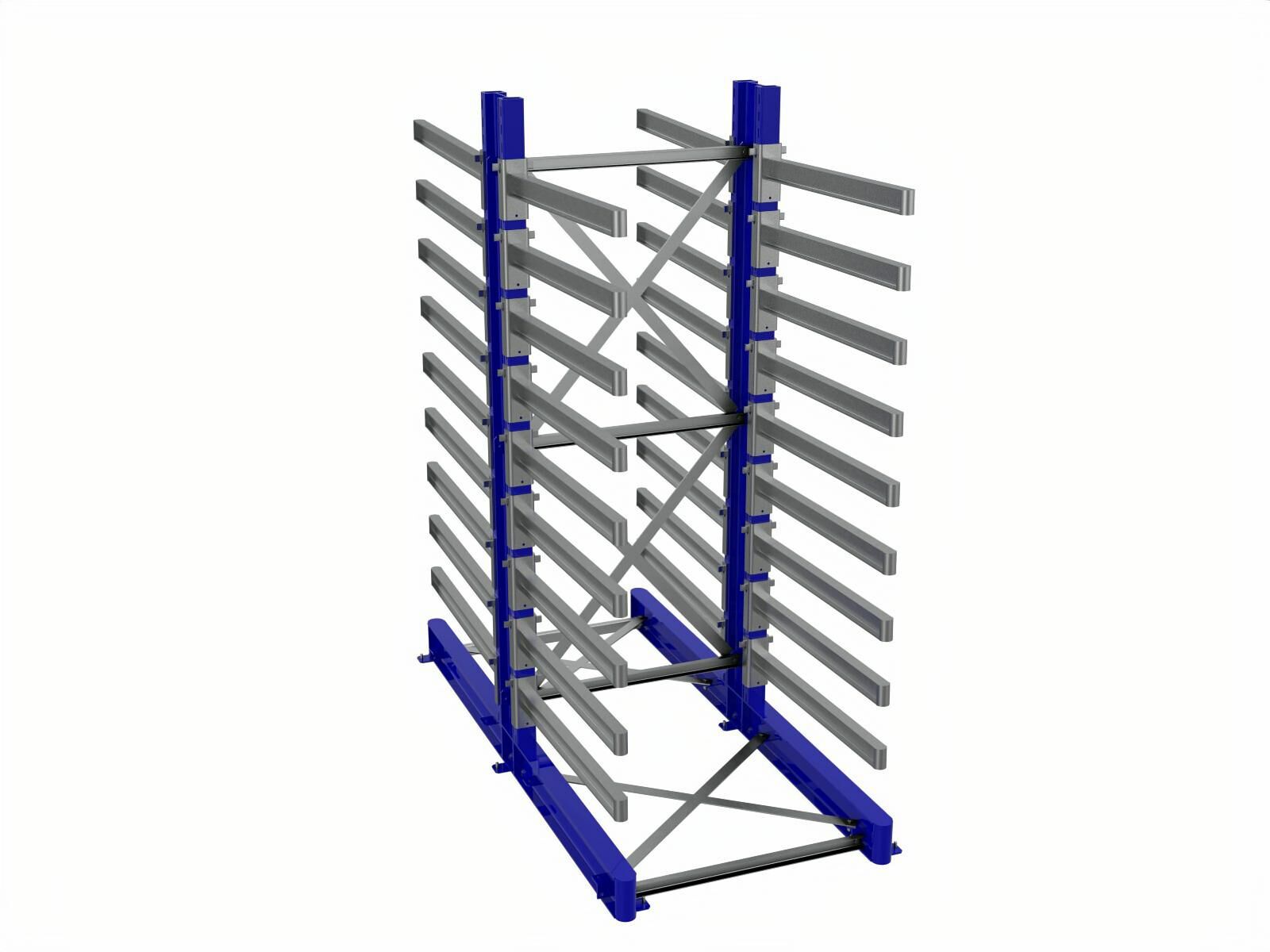

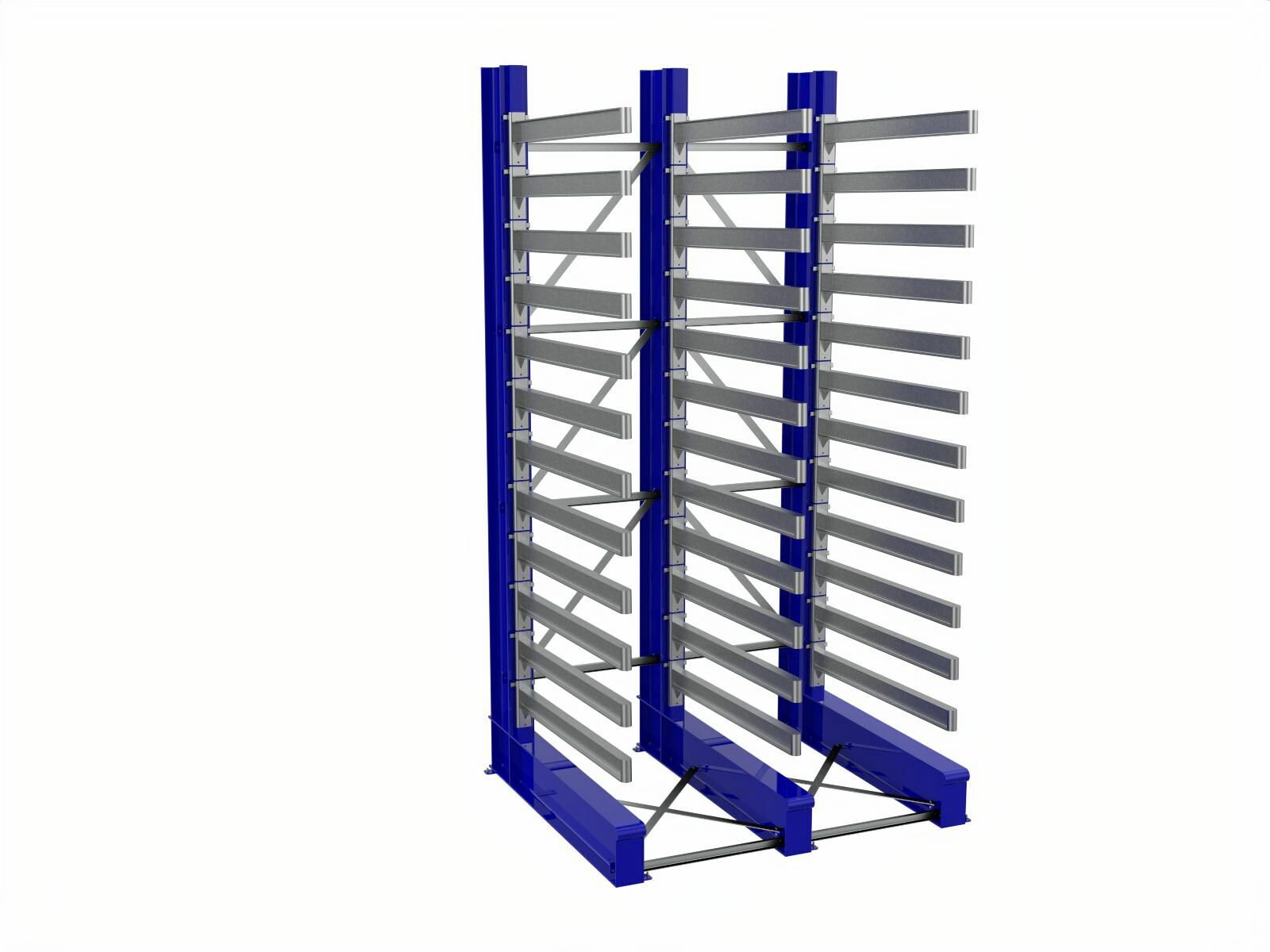

ArmStrong® BN

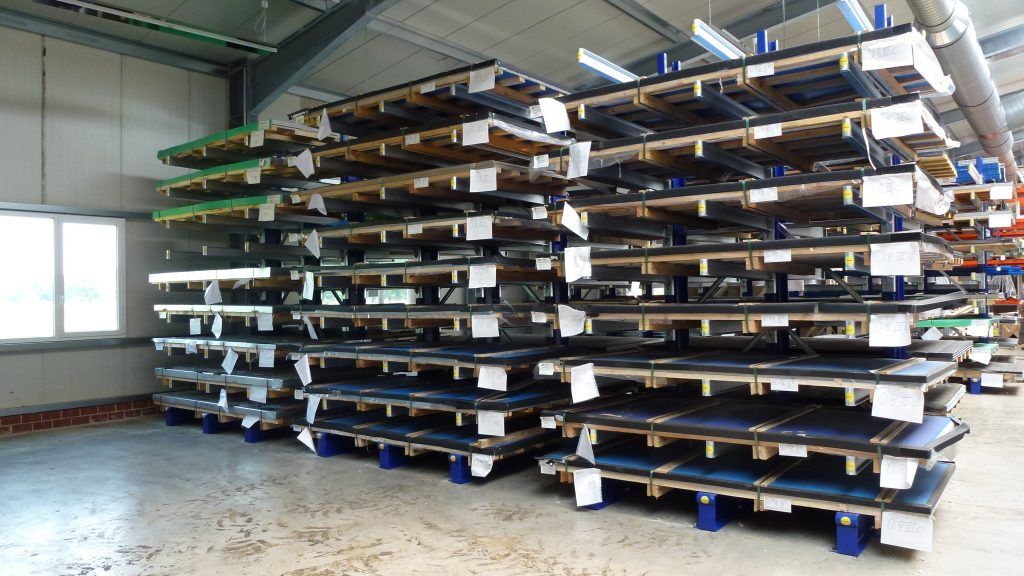

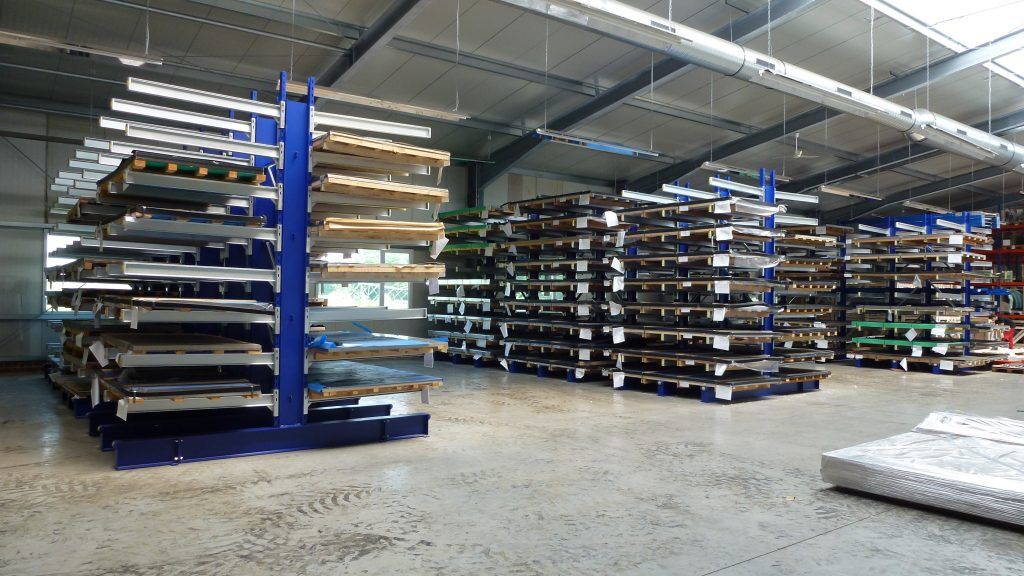

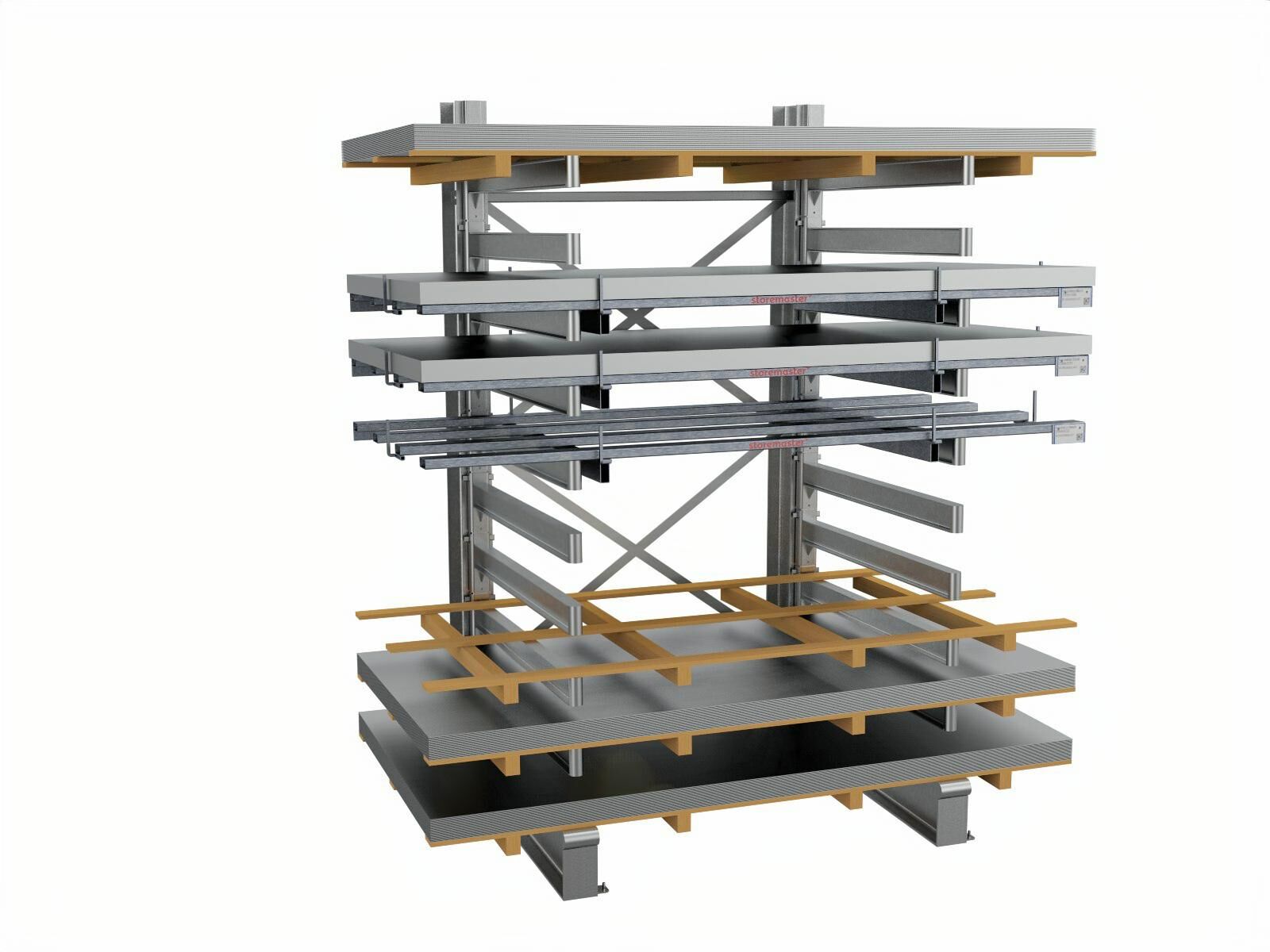

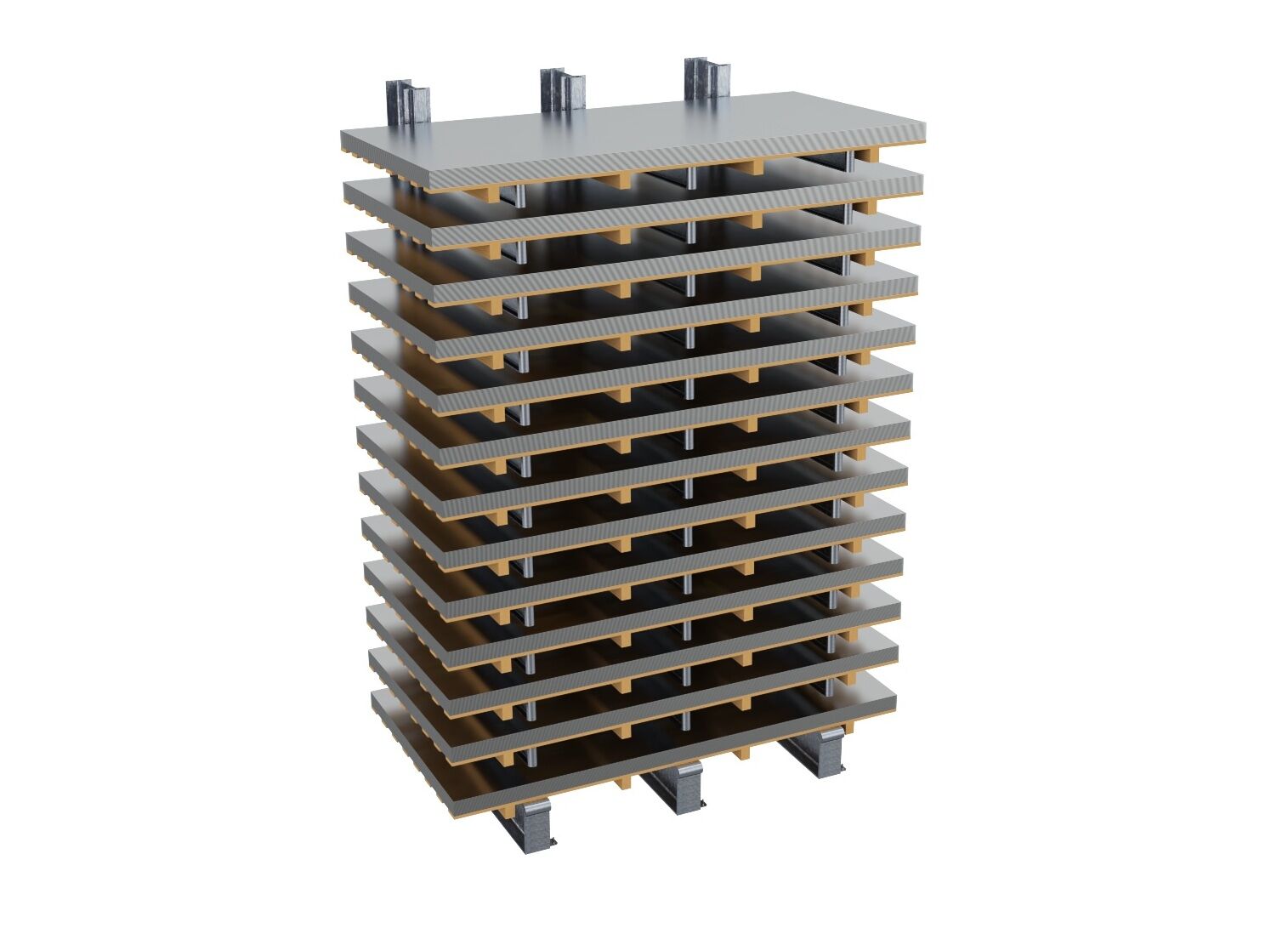

Prateleira standard de fábrica para arrumação de chapas metálicas para embalagens de chapa metálica em Palete de madeira ou sem palete, Fechadura patenteada-sistema com suspensões de segurança do suporte de prateleira ajustáveis sem ferramentas e de bloqueio positivo, ou seja, facilmente desmontáveis (sem calços ou encravamentos); projeção de segurança de 2°, Protectores de arestas em aço maciço semi-redondo em vigas de base e suportes de prateleiras, suportes de prateleiras ajustáveis em altura em grelha de encaixe de 75 mm, coluna de prateleiras com proteção de passagem, bloqueada contra sobrecarga devido a utilização incorrecta, conceção estática, deflexão e resistência à inclinação aumentada de acordo com RAL-RG 614 da Associação de Qualidade para Equipamento de Armazenamento e Operação, pressão da superfície do pavimento < 50 kg/cm², vigas de base com suportes de cavilha para fixação ao pavimento no local (à prova de inclinação sem Ancoragem resistente à tensão no terreno através de storemaster® Caraterísticas de conceção - cavilha simples apenas contra a deslocação, em alternativa, contraventamento diagonal da viga de pé completamente sem cavilha), contraventamento cromado, montantes + suportes de prateleira galvanizados a quente contra a abrasão de acordo com a norma DIN EN ISO 1461, incluindo âncoras para o chão, instruções de montagem e de funcionamento, bem como placas de tipo de sistema com dados do fabricante e da prateleira de acordo com as normas BG. Qualidade e garantia de qualidade em conformidade com as normas de qualidade e de controlo RAL-RG 614.

Breve descrição do sistema:

storemaster® Devido às suas caraterísticas especiais de conceção, os sistemas de estantes cantilever requerem nenhum necessário de acordo com RAL-RG 614 Resistência à tração A ancoragem ao solo é uma das mais importantes e, por isso, é adequada para qualquer tipo de pavimento. Ao utilizar o contraventamento de vigas de pé, a ancoragem ao solo - mesmo contra a deslocação - pode ser completamente dispensada.

A deformação admissível para pilares verticais e Cantilevers de l/200e a dupla segurança contra a quebra não só cumpre os critérios para a inspeção de prateleiras prescrita anualmente, mas também a cobertura do seguro BG em caso de acidente na prateleira.
(BGR 234 - 4.1.2.3 Deflexão - A deflexão máxima dos elementos de suporte de carga do equipamento de armazenagem quando a carga de trabalho admissível é aplicada não deve exceder 1/200 para materiais metálicos). Com base nestas especificações estruturais formais, o dimensionamento dos elementos estruturais (aço moldado) é calculado (estática do sistema) aplicando os dados do caso de um projeto às fórmulas específicas do sistema. Devido à ligação de encaixe estaticamente indeterminada (form-fit/force-fit), foi necessário verificar empiricamente a capacidade de carga (momento de carga admissível) da ligação do componente entre o pilar vertical e o braço em consola, pelo que é criada uma estática de tipo completa a partir da estática do sistema, a partir da qual pode ser desenvolvida uma cópia para testes por terceiros, se solicitado pelo cliente, a um custo razoável. Desta forma, os cálculos estruturais personalizados e relacionados com o projeto (estática de queda) cobrem todos os aspectos relevantes para a segurança.

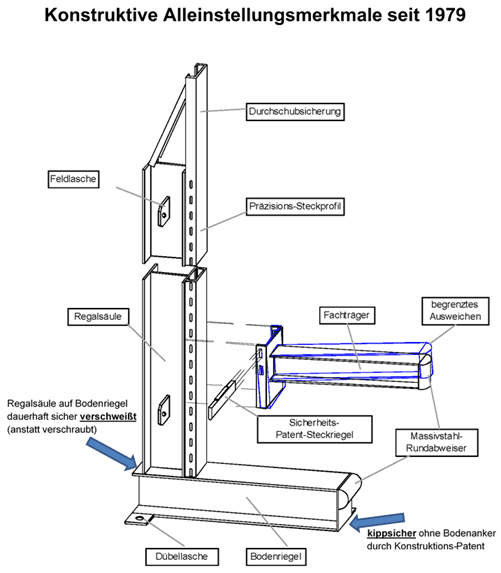

As colunas verticais, que são soldadas (não aparafusadas!) às vigas de base, formam uma perpendicularidade fixa e permanente entre si. A ligação por parafusos de encaixe sem grampos dos braços em consola à coluna vertical permite alterar rapidamente e sem ferramentas a altura das prateleiras numa grelha de encaixe de 75 mm, utilizando o princípio de bloqueio por força de forma. Os protectores de bordos em aço maciço indestrutível protegem contra os danos causados pelo impacto de empilhadores.

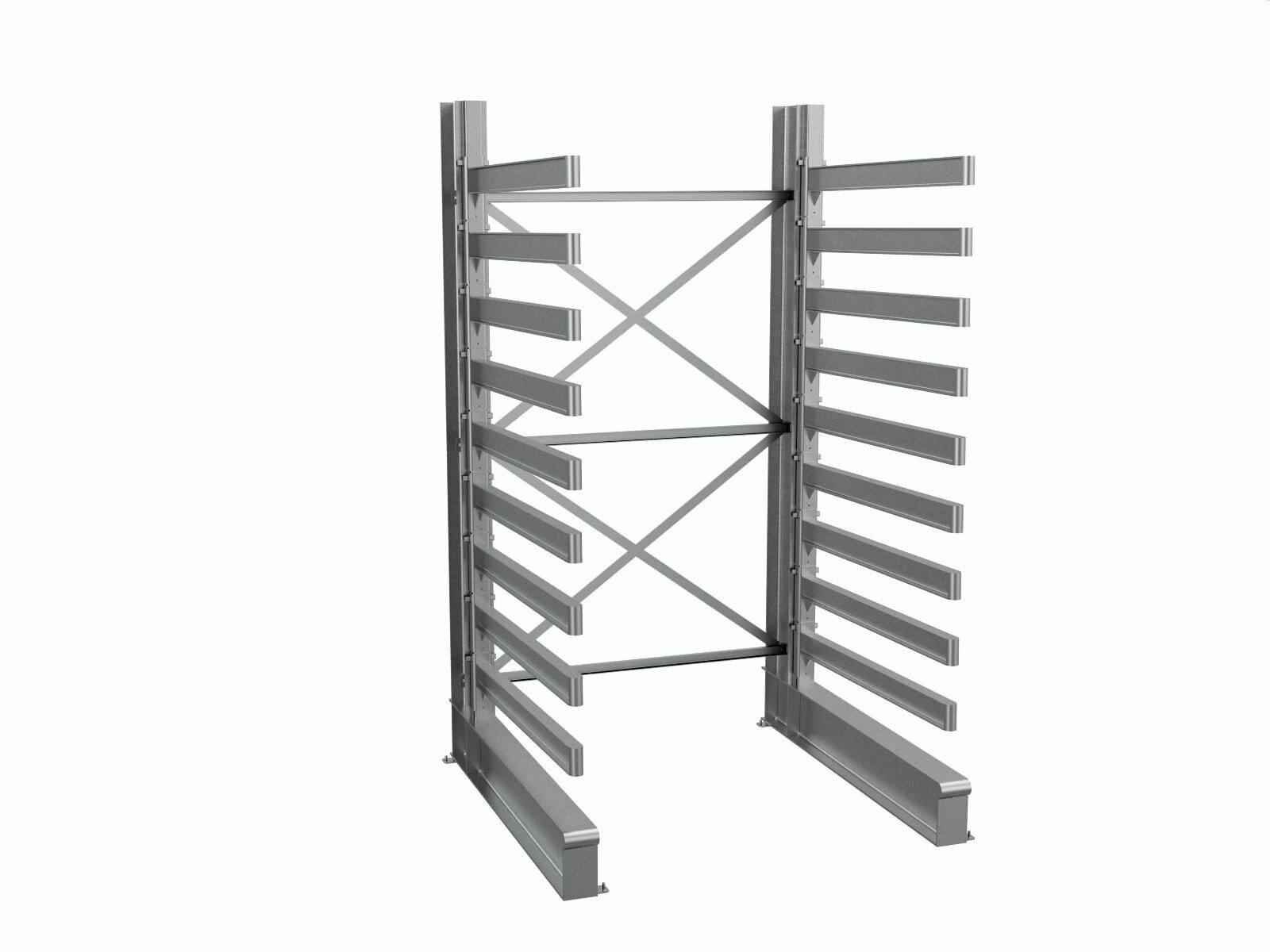

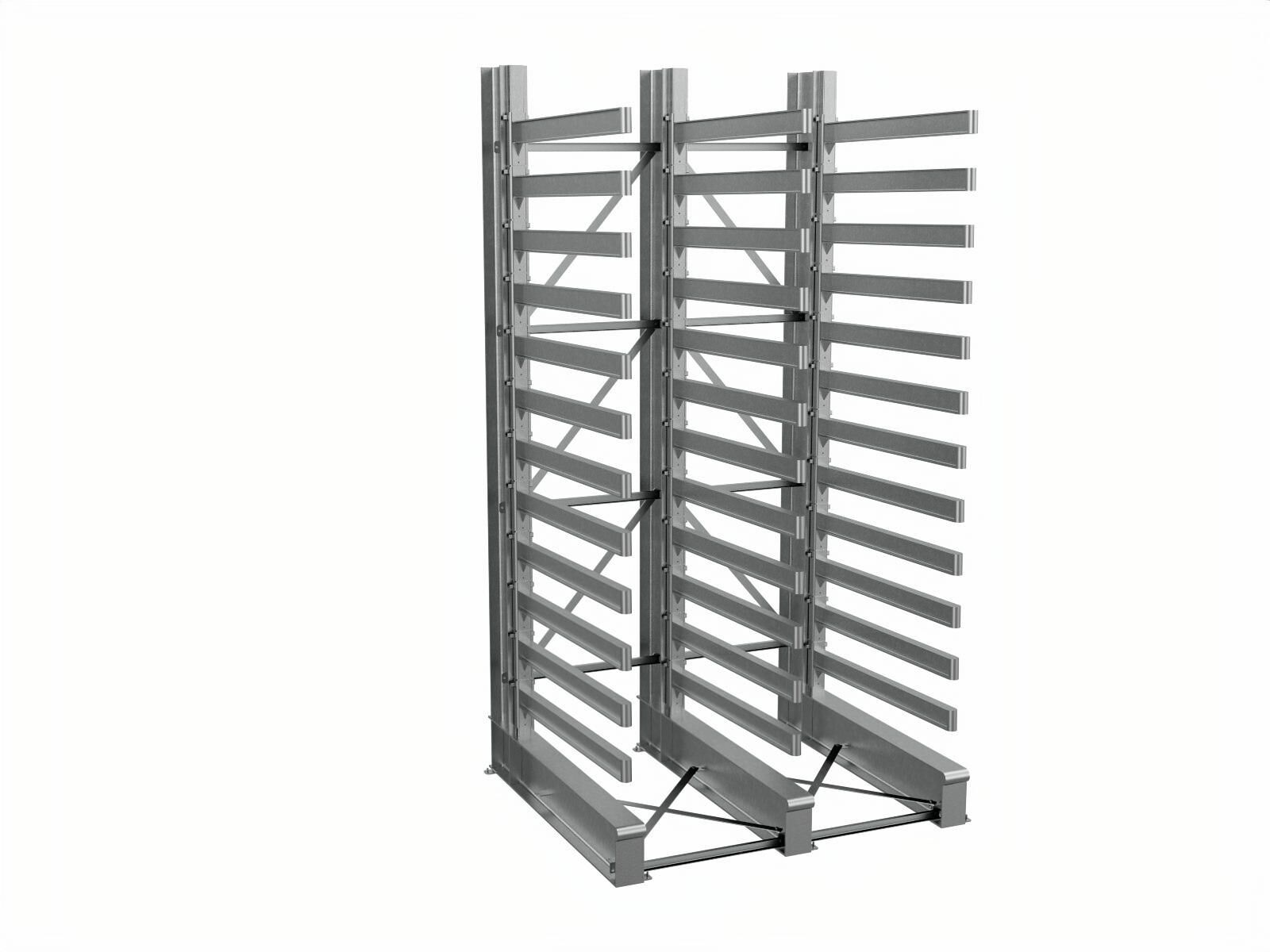

O sistema é galvanizado a quente desde a sua conceção e, por conseguinte, está permanentemente protegido contra a corrosão, mesmo para utilização no exterior.

ArmStrong - As estantes cantilever são produzidas desde 1998 ...
... com uma garantia de 20 anos!
