CoilStore® vertical

CoilStore® Sistema vertical

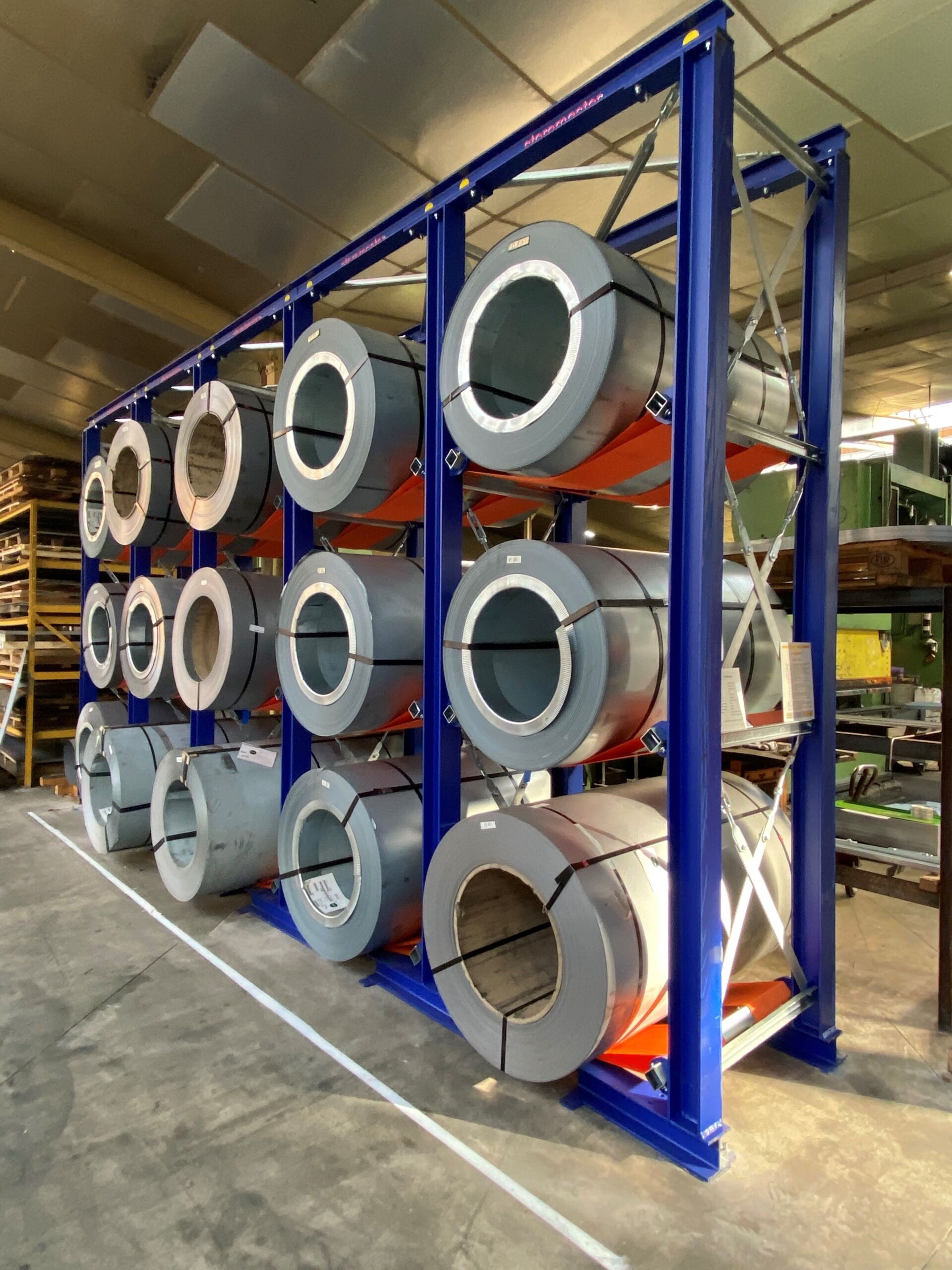

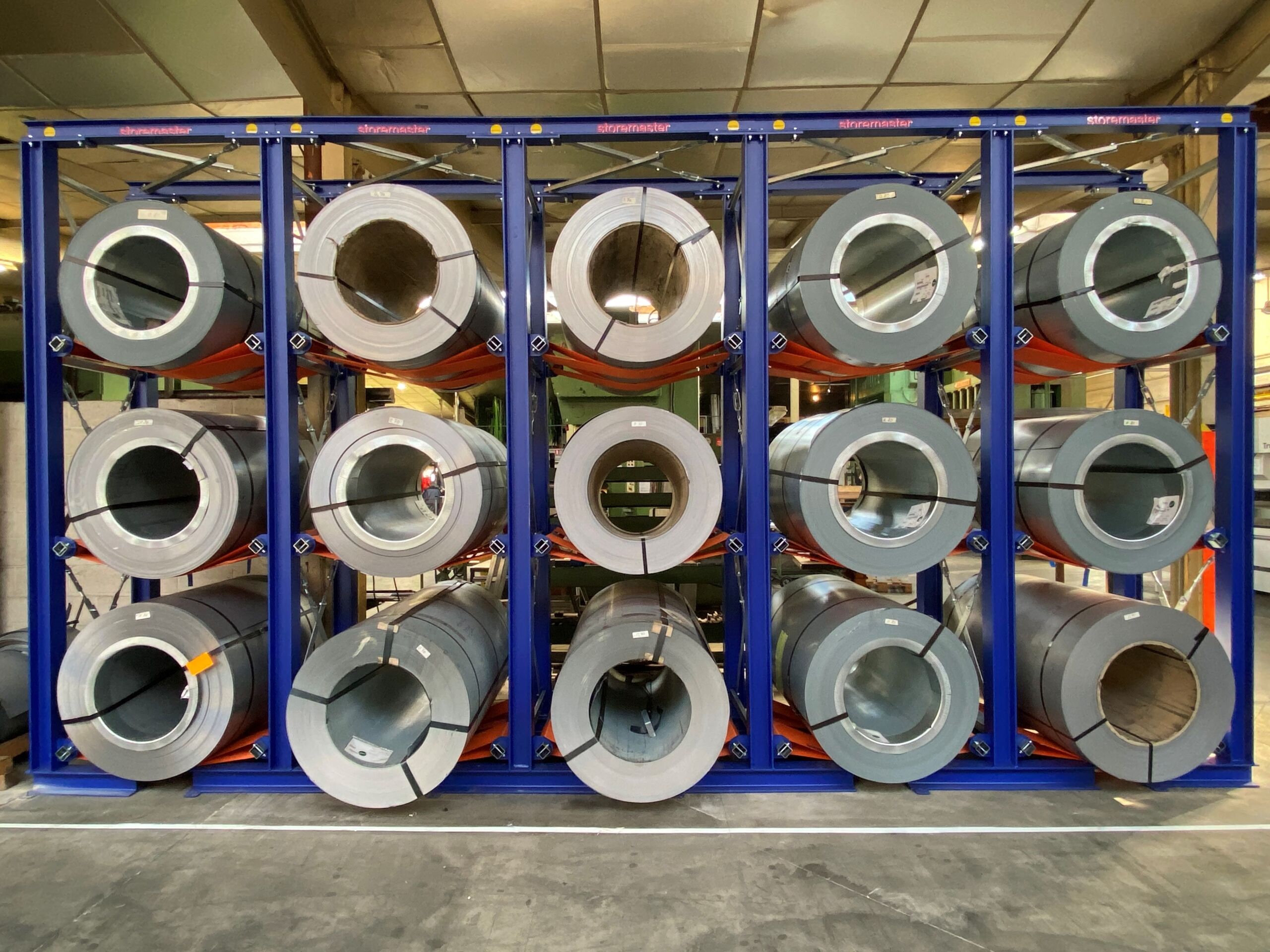

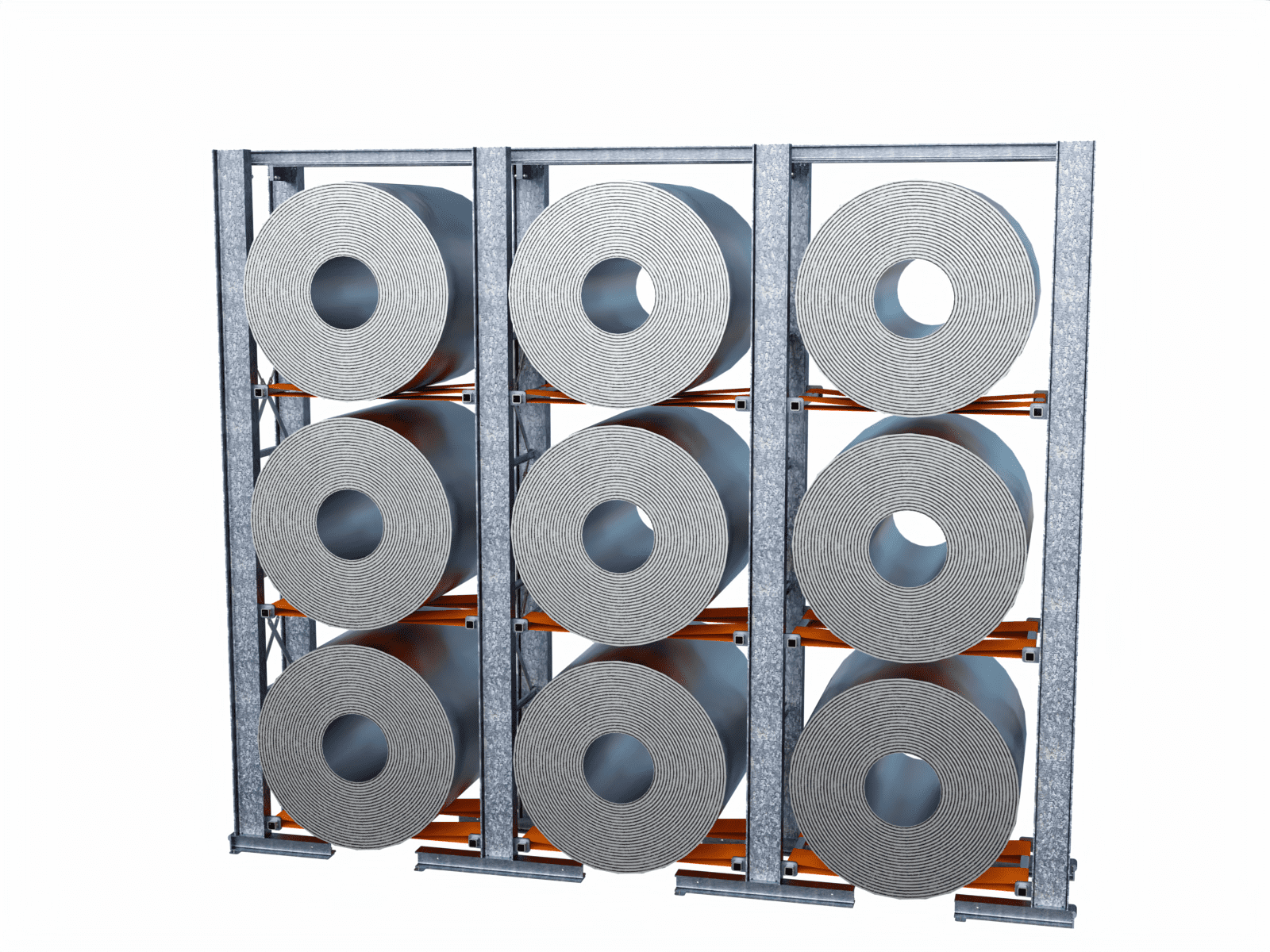

As bobinas são armazenadas com a ajuda de mandris de empilhadores em correias especiais para bobinas, com elevada capacidade de carga, resistentes ao envelhecimento e ao desgaste permanente, que podem ser adaptadas de forma flexível a qualquer diâmetro de bobina.

Uma solução inovadora para o seu armazenamento de bobinas. Tire o máximo partido da altura do seu pavilhão de produção ou do seu armazém sem comprometer a segurança no trabalho ou a facilidade de manuseamento dos materiais. O suporte de carga patenteado oferece-lhe vantagens no manuseamento diário da sua carga. Cada bobina é armazenada em duas correias de suporte de carga pesadas para proteger a superfície. Isto cria uma carga de superfície óptima e evita pontos de pressão. Graças à flexibilidade das correias, a bobina é armazenada de forma a adaptar-se a cada diâmetro. A construção soldada da viga de pés verticais garante uma distribuição óptima da carga no chão. Assim, podem ser atingidas cargas de baía até 150 toneladas. Graças às frentes abertas das estantes, as suas mercadorias armazenadas são acessíveis de ambos os lados.

As vantagens num relance

• Remoção da carga da bobina uniformemente distribuída por uma vasta área, resultando num revestimento suave que evita a pressão de armazenamento
• Excluem-se as marcas de pressão, os danos superficiais e o achatamento
• Elevada densidade de armazenamento, como sem suportes de prateleiras, estruturas de inserção e paletes de madeira
• Conceito universal para bobinas até 20 toneladas e 2.000 mm de largura de correia
• As dimensões das prateleiras podem ser personalizadas conforme necessário
• Operação por empilhador e transporte do mandril
• Armazenamento em 2 cintos resistentes
• Correias de carga de recolha de bobinas patenteadas
• Pode ser adaptado de forma flexível a diferentes diâmetros de bobinas

Desenhos

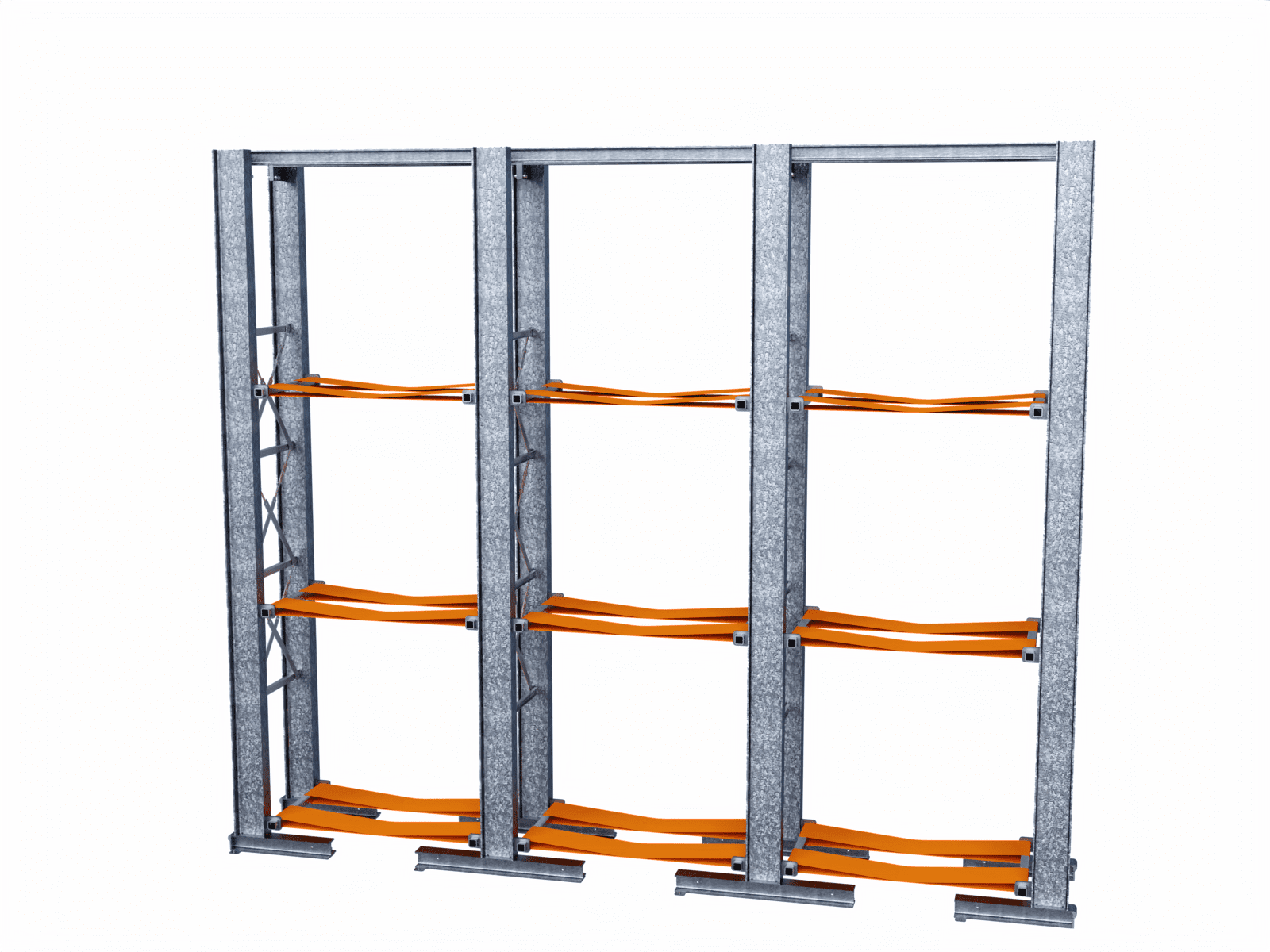

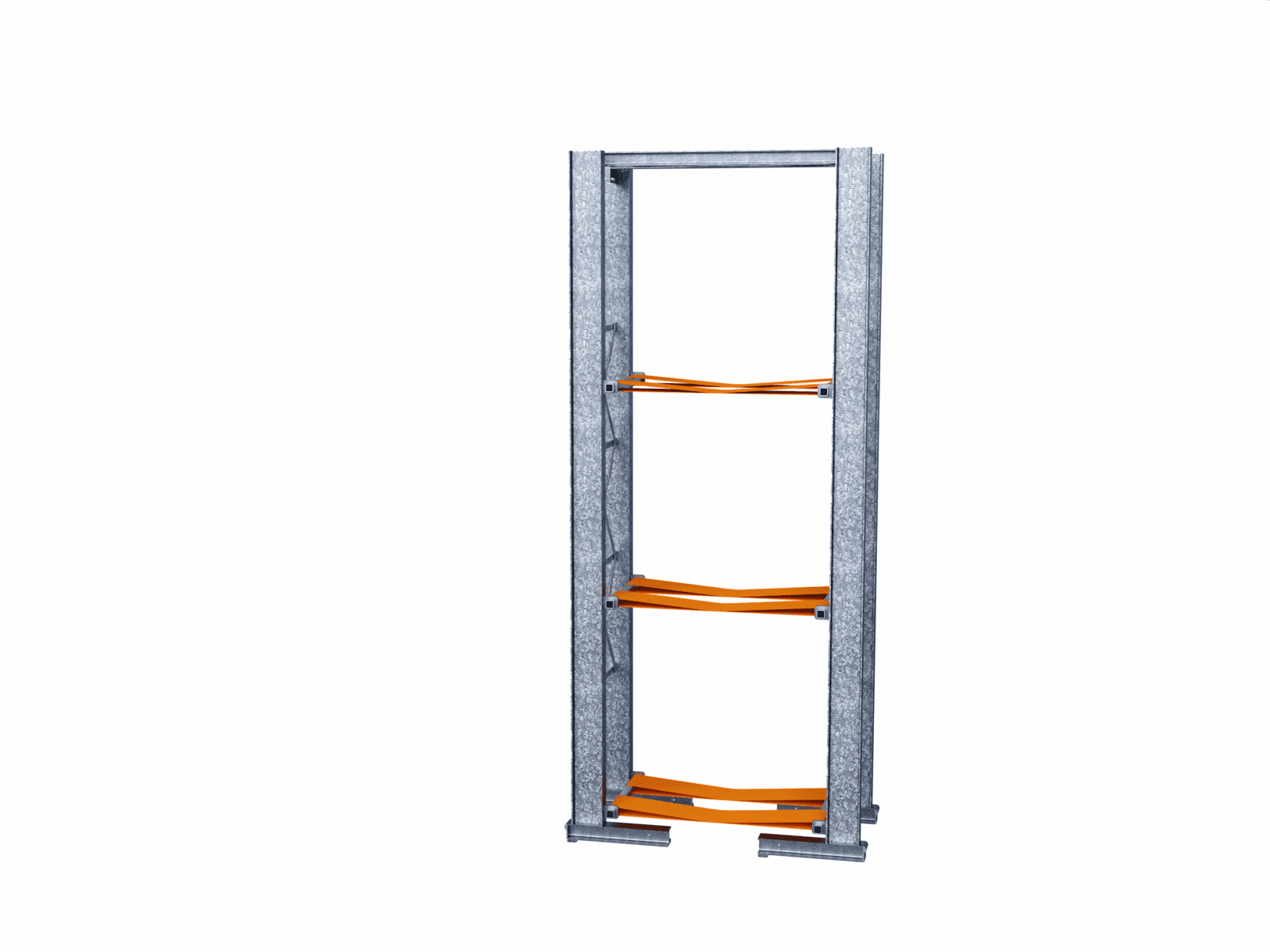

• Torre única ou em fila de torres
• Quase todas as larguras e comprimentos de correia
• Pode ser utilizado em ambos os lados
• Adequado para utilização no interior e no exterior

barras de pé soldadas:

• Fixe permanentemente a posição vertical das colunas das estantes ⇒ Garantia funcional ilimitada
• Substitua os conjuntos de campo em risco de destruição por garfos de empilhador
• Optimize a distribuição da carga numa área ampla, mesmo com uma qualidade de pavimento baixa

Dimensões da prateleira

Largura do campo: Diâmetro da bobina + 380 mm
Largura da fila de prateleiras: x*largura do vão + 260 mm
Profundidade da prateleira: 1000 mm
Altura do compartimento: Diâmetro da bobina + 100 mm
Altura da prateleira: 3*diâmetro da bobina + 600 mm

Correias de bobinas

O controlo e a verificação das lingas de fibras sintéticas (100 poliéster %) devem ser efectuados pelo menos uma vez por ano por um perito (pessoa qualificada em conformidade com a secção 10 do BetrSichV). Dependendo das condições de utilização e das circunstâncias operacionais, podem ser necessárias outras inspecções por uma pessoa autorizada. Devido às tensões exercidas sobre as lingas, recomenda-se vivamente que sejam especificados intervalos de inspeção mais curtos do que uma vez por ano. As lingas de fibras sintéticas devem ser observadas quanto a defeitos evidentes durante a utilização. Se forem detectados defeitos que afectem a segurança, as lingas devem ser retiradas da utilização. As lingas de elevação em fibras sintéticas que estejam contaminadas ou sujas com substâncias agressivas ou outras substâncias que possam pôr em perigo a sua utilização devem ser cuidadosamente inspeccionadas e, se necessário, testadas, por exemplo, pelo fabricante. As lingas de elevação em fibras sintéticas não têm prazo de validade se forem utilizadas de acordo com o fim a que se destinam e se forem regularmente inspeccionadas. Não existe uma vida útil máxima especificada de acordo com a norma DGUV 209-061.
