Kranbares Lagersystem für das vertikale Einlagern von Bunden und das vertikale Auslagern kommissionierter Stab- und Rohrmaterialien, Regaltiefe 3-fach unterteilbar.
Regaldimensionierung und Fertigung nach RAL-RG 614 und DIN EN 15635 mit 2-facher Sicherheit gegen Bruch und einer zul. Durchbiegung von L/200.

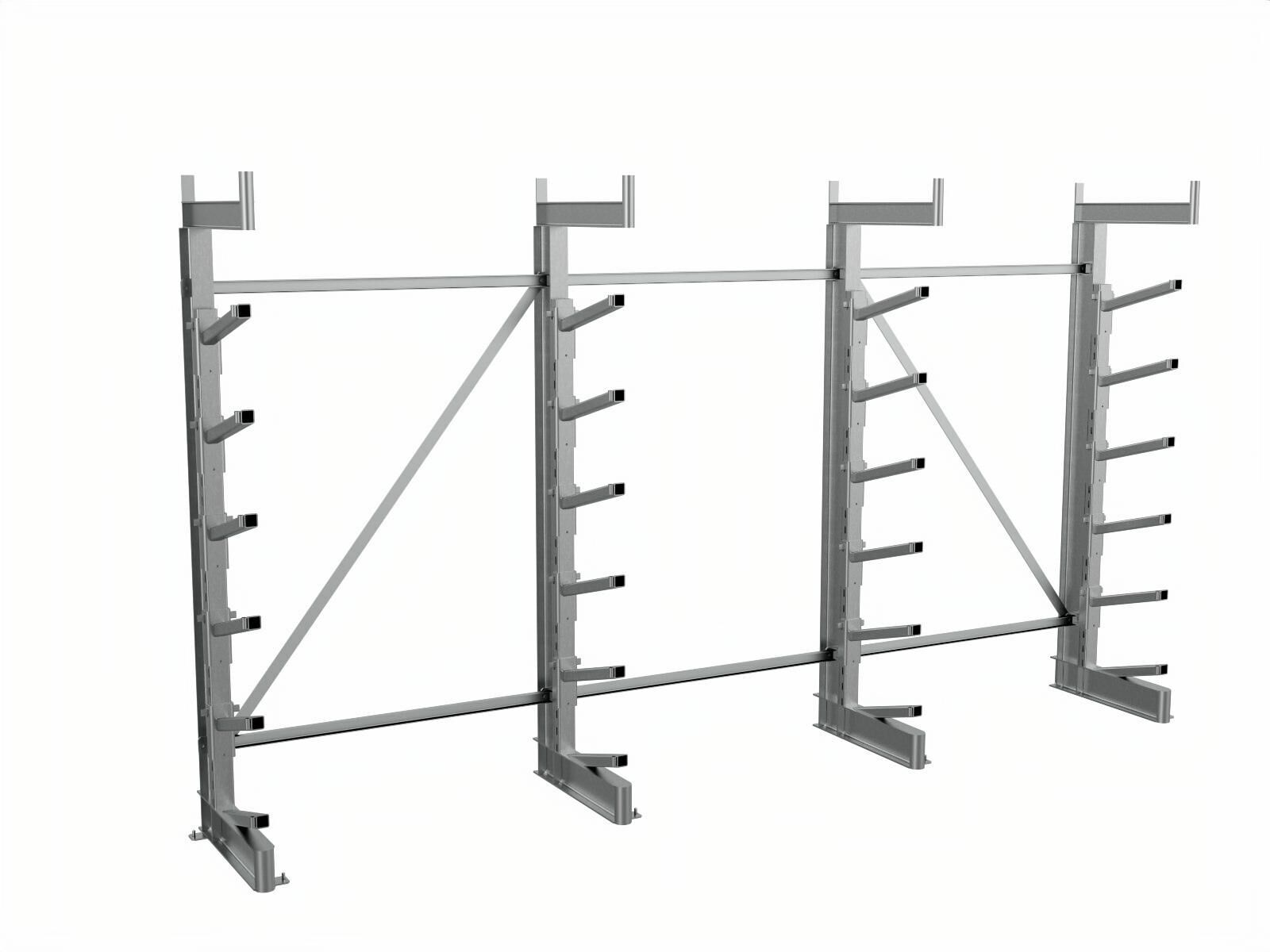

Regal-Konstruktion gegen Abrieb und dauerhaften Korrosionsschutz total tauchfeuerverzinkt nach DIN EN ISO 1461, geeignet für den Innen- und Außenbetrieb, Ständerwerk auf Wunsch lackiert in Farbtönen nach RAL Classic.
配達： frei Haus innerhalb Deutschlands, Selbstmontage nach Anleitung

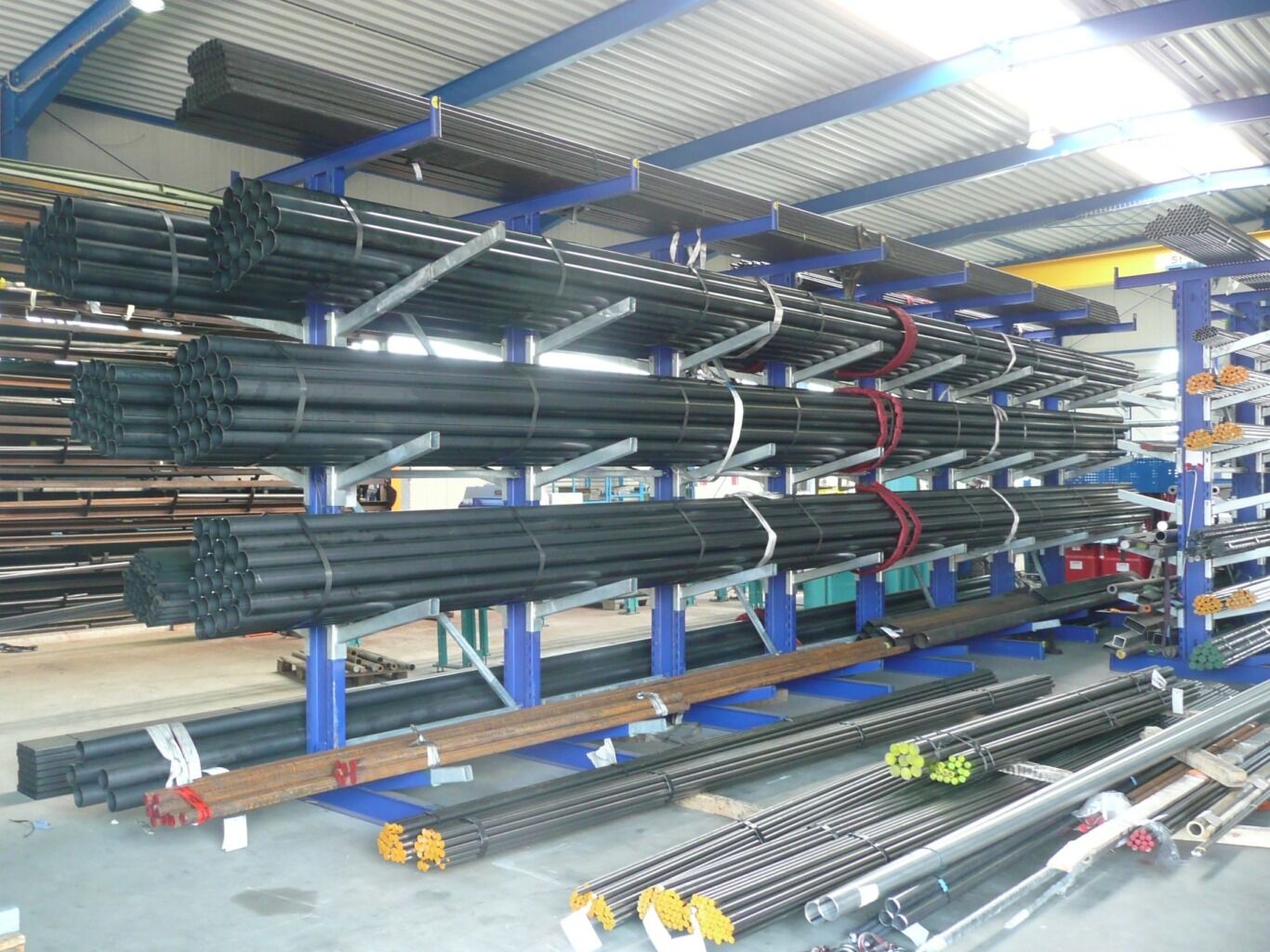

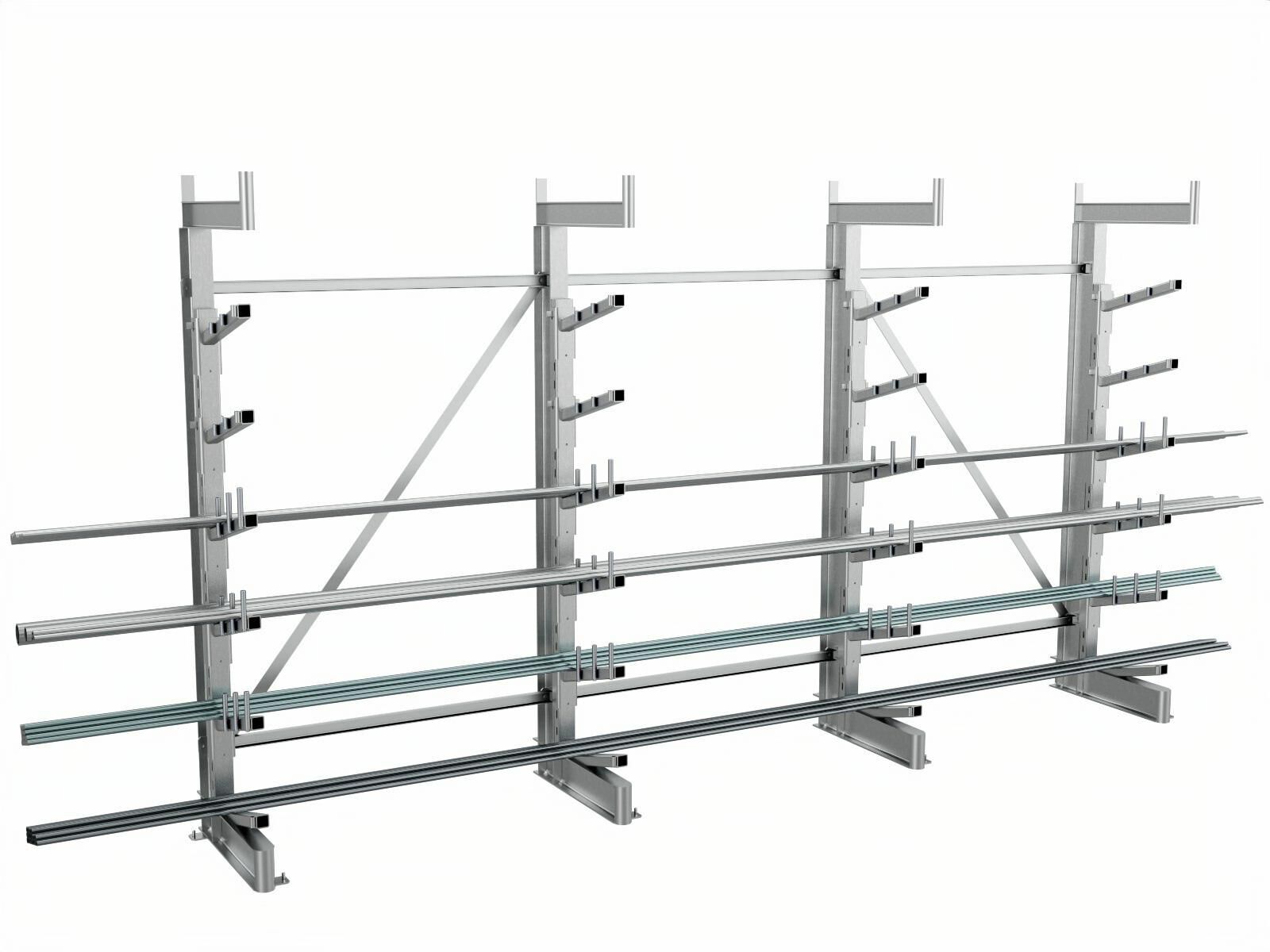

Stabmaterial-Lager für die Kran-Einlagerung ganzer Bunde steckbarer Einlagerungshilfen und die manuelle Entnahme einzelner Stangen von den Stirn- oder Längsseiten.
Kommissionier-Stecktaschen dienen der Zusammenstellung von Stabmaterial-Sorten für die anschließende Bund-Entnahme per Krangurt, sodass nur schmale Regalgänge für das Material-Handling benötigt werden.
Die V-Arme sind höhenverstellbar im Steckraster von 75:75 mm und können mittels Steckbolzen 3-fach unterteilt werden.
Regal-Konstruktion gegen Abrieb und dauerhaften Korrosionsschutz total tauchfeuerverzinkt nach DIN EN ISO 1461, geeignet für den Innen- und Außenbetrieb, Ständerwerk auf Wunsch lackiert in Farbtönen nach RAL Classic.
System-Kurzbeschreibung:
storemaster Kragarmregale benötigen aufgrund ihrer besonderen Konstruktions-Merkmale keine nach RAL-RG 614 erforderliche zugfeste Bodenverankerung und sind somit für jede beliebige Bodenbeschaffung geeignet. Bei Einsatz von Fußbalken-Verbänden kann auf Bodenverankerungen – selbst gegen Verschub – gänzlich verzichtet werden.
Die zulässige Durchbiegung für Ständersäulen そして Kragarme von l/200, sowie die 2-fache Sicherheit gegen Bruch erfüllt nicht nur die Kriterien für die jährlich vorgeschriebene Regalabnahme, sondern auch den BG-Versicherungsschutz im Falle eines Unfalls am Regal.
(BGR 234 – 4.1.2.3 Durchbiegung – Die maximale Durchbiegung der tragenden Elemente von Lagereinrichtungen bei Einbringung der zulässigen Nutzlast darf für metallische Werkstoffe höchstens 1/200 betragen). Unter Zugrundelegung dieser formellen Tragwerks-Vorgaben wird in Anwendung der Falldaten eines Projektes auf das spez. Formelwerk des Systems die Dimensionierung der tragenden Bauteile (Formstahl) errechnet (Systemstatik). Wegen des statisch unbestimmten Steckanschlusses (Formschluss/Kraftschluss) war es erforderlich, den Nachweis für die Tragfähigkeit (zulässiges Lastmoment) der Bauteil-Verbindung zwischen Ständersäule und Kragarm empirisch zu erbringen, wodurch aus der Systemstatik eine vollständige Typenstatik entsteht, aus der sich eine Ausfertigung für die Prüfung durch Dritte entwickeln lässt, falls vom Kunden gegen Aufwand gewünscht. Auf diese Weise der projekt-bezogenen, individuellen statischen Berechnungen (Fallstatik) sind alle sicherheits-relevanten Aspekte über Gebühr abgedeckt.
Die mit den Fußbalken verschweißten (nicht verschraubten!) Ständersäulen bilden eine dauerhaft sicher fixierte Rechtwinkligkeit zueinander. Die klemmfreie Steckriegel-Verbindung der Kragarme mit der Ständersäule ermöglicht eine schnelle, werkzeuglose Veränderung der Fachhöhen im Steckraster von 75 mm durch das Form-Kraft-Schluss-Prinzip. Unzerstörbare Vollstahl-Kantenschutz-Abweiser schützen vor Beschädigungen durch Stapler-Einwirkungen.
Das System ist von Haus aus tauch-feuerverzinkt und somit dauerhaft korrosions-geschützt auch für den Außenbereich.
アームストロング – Kragarmregale werden seit 1998 produziert …
… mit 20 Jahren Garantie!

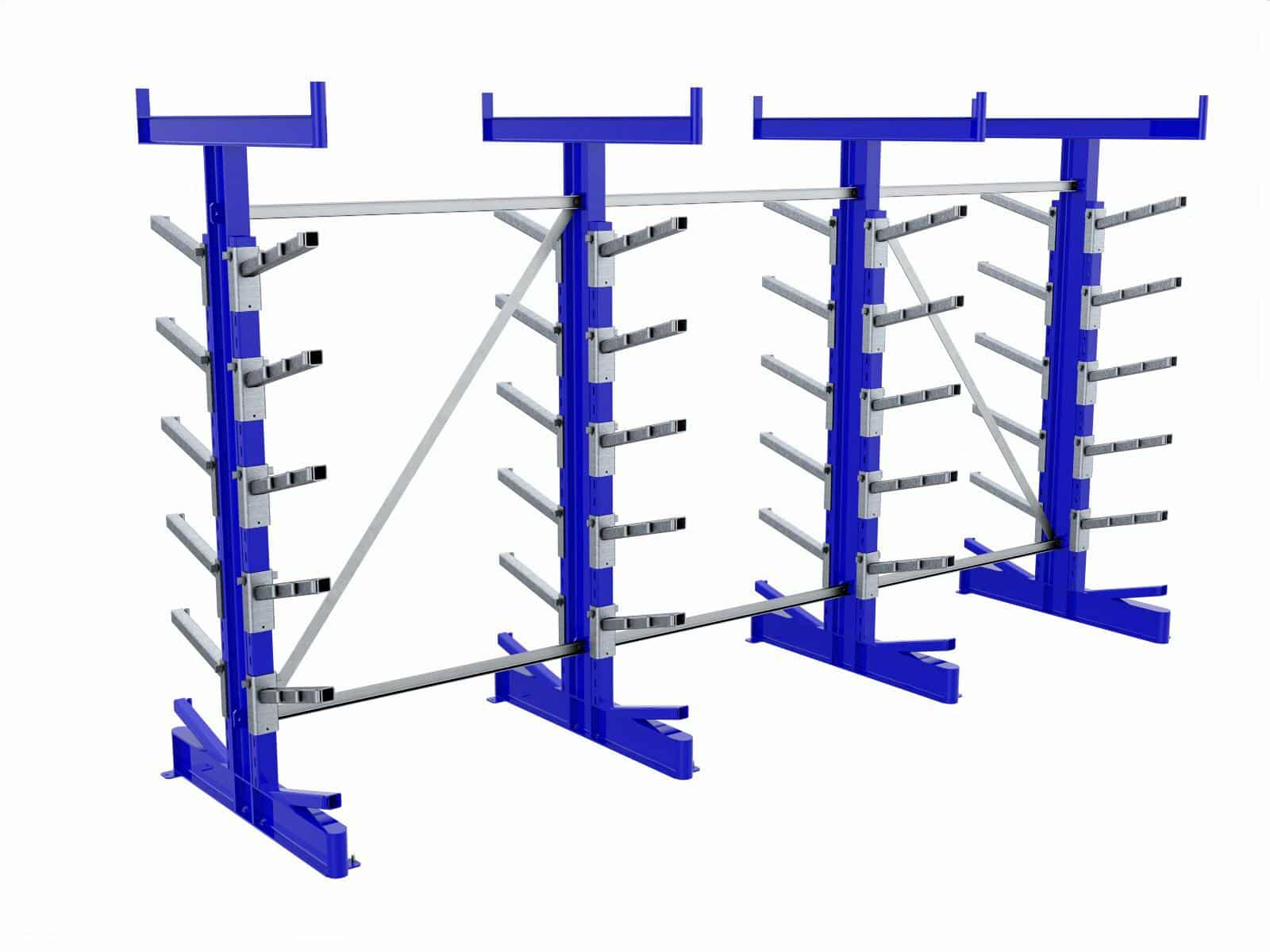

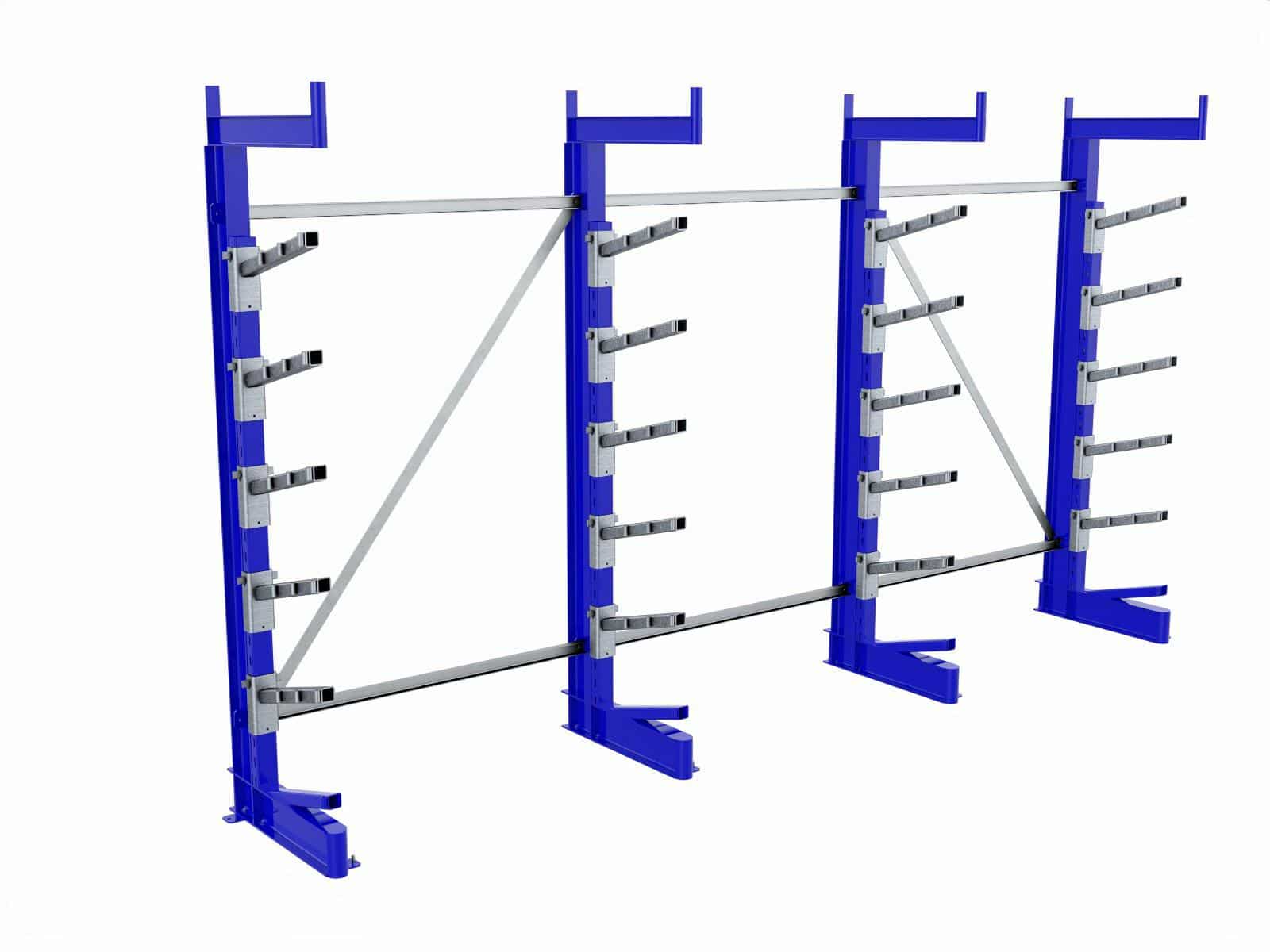

Schwerlast Langgut-Werksnorm-Regal mit formschlüssigen, d.h. leicht lösbaren, werkzeuglos verstellbaren Fachträger-Sicherheits-Aufhängungen (kein Verkeilen oder Verklemmen); Halbrund-Massivstahl-Kantenschutz an den Fußbalken, Regalsäulen mit Durchschub-Sicherung, statische Auslegung, Durchbiegung und erhöhte Kippsicherheit gemäß RAL-RG 614 der Gütegemeinschaft für Lager- und Betriebseinrichtungen, Fußboden-Flächenpressung < 50 kg/cm², Fußbalken mit Dübellaschen für bauseitige Bodenverankerung, kippsicher ohne zugfeste Verankerung am Boden durch exklusive storemaster Konstruktions-Merkmale – einfache Verdübelung nur gegen Verschub, Ständer lackiert nach RAL 5002 Ultramarinblau, Verbände chromatiert, Fachträger gegen Abrieb tauchfeuerverzinkt nach DIN EN ISO 1461, inklusive Bodenanker, Aufbau- und Betriebs-Anleitung, sowie Anlagen-Typen-Schilder mit Hersteller- und Regaldaten gemäß BG-Vorschrift. Qualitäts- und Güte-Sicherung gemäß RAL-RG 614 Güte- und Prüfbestimmungen.
